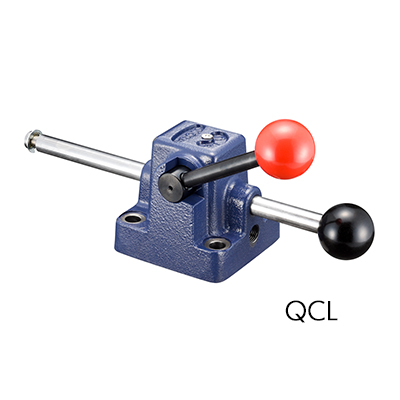

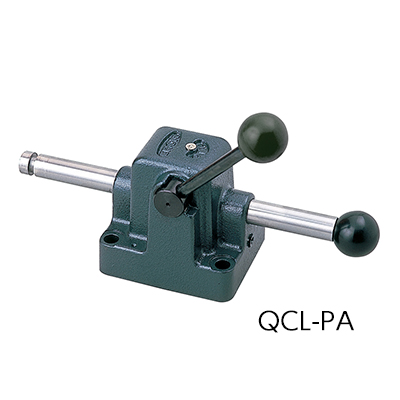

クイックロック

E-9250Q,9250QB

  • クイックロック PIC1
  • クイックロック PIC2

  • クイックロック PIC1

  • クイックロック PIC2

仕様/価格　【スタンダード仕様】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
No.		 No. クランプ
高さ		 クランプ
範囲		 最大
操作荷重
kN		 最大
締付力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
900534 QCL2 75 12-146 0.3 5 1.7 34,000 在庫 在庫〇 追加 DL
900535 QCL9 101.5 14-145 0.3 6.5 3.6 41,800 在庫 在庫〇 追加 DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. A B C D E F G H I J K L M N O
900534 QCL2 84 64 81 58 230 75 38 19.5 56 35 10 12.5 8.5 5 5
900535 QCL9 110 90 94 73 255 101.5 52.5 28.5 79 35 11 19 13 8 5

仕様/価格　【パンピング仕様】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № クランプ
高さ		 クランプ
範囲		 最大操作
トルク
N・m		 最大
締付力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
900377 QCL2PA 75 12-146 0.3 5 1.7 42,000 在庫 在庫〇 追加 DL
900378 QCL9PA 101.5 14-145 0.3 6.5 3.6 55,000 在庫 在庫△ 追加 DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I J K L M N O
900377 QCL2PA 84 64 81 58 230 75 38 19.5 56 35 10 12.5 8.5 5 5
900378 QCL9PA 110 90 94 73 255 101.5 52.5 28.5 79 35 11 19 13 8 5

仕様/価格　センターバー

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-
No.		 No. 価格 在庫設定 在庫情報 製品BOX
QCL-2,2PA 941990 QCL2-BA 3,860 × お問合わせ 追加
QCL-9,9PA 941991 QCL9-BA 5,650 × お問合わせ 追加

仕様/価格　ロッキングリング

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-
No.		 No. 価格 在庫設定 在庫情報 製品BOX
QCL-2,2PA 932988 EVS75-LR 3,480 × お問合わせ 追加
QCL-9,9PA 932990 EVS150-LR 3,720 × お問合わせ 追加

仕様/価格　クランク

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-
No.		 No. 価格 在庫設定 在庫情報 製品BOX
QCL-2,2PA 932995 EVS75-CR 6,400 × お問合わせ 追加
QCL-9,9PA 933001 EVS150-CR 6,400 × お問合わせ 追加

仕様/価格　アジャストボルト

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-
No.		 No. 価格 在庫設定 在庫情報 製品BOX
QCL-2 941973 EVS75-AJ 4,440 × お問合わせ 追加
QCL-2A 941974 EPA75-AJ 4,440 × お問合わせ 追加
QCL-9 941975 EVS150-AJ 4,440 × お問合わせ 追加
QCL-9PA 941992 QCL9PA-AJ 3,860 × お問合わせ 追加

仕様/価格　PAアジャストボルト

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-
No.		 No. 価格 在庫設定 在庫情報 製品BOX
QCL-2PA 941985 EPA75-AJ-P 1,740 × お問合わせ 追加
QCL-9PA 941994 QCL9PA-AJ-P 1,520 × お問合わせ 追加

仕様/価格　ハンドル

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-
No.		 No. 価格 在庫設定 在庫情報 製品BOX
QCL-2,2PA 932983 EVS75-HN 1,740 × お問合わせ 追加
QCL-9,9PA 932986 EVS150-HN 1,740 × お問合わせ 追加

仕様/価格　スプリング

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-
No.		 No. 価格 在庫設定 在庫情報 製品BOX
QCL-2,2PA 932992 EVS75-SPR 3,480 × お問合わせ 追加
QCL-9,9PA 932993 EVS150-SPR 3,480 × お問合わせ 追加

仕様/価格　ニギリ玉①

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-
No.		 No. 価格 在庫設定 在庫情報 製品BOX
QCL-2,2PA 941961 EVS75-NB-BK 1,910 × お問合わせ 追加
QCL-9,9PA 941963 EVS100-NB-BK 1,910 × お問合わせ 追加

仕様/価格　ニギリ玉③

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-
No.		 No. 価格 在庫設定 在庫情報 製品BOX
QCL-2PA,9PA 941963 EVS100-NB-BK 1,910 × お問合わせ 追加

仕様/価格　ニギリ玉②

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-
No.		 No. 価格 在庫設定 在庫情報 製品BOX
QCL-2,9 941966 EVS75-NB-R 1,920 × お問合わせ 追加

仕様/価格　カバープレート

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-
No.		 No. 価格 在庫設定 在庫情報 製品BOX
QCL-2,2PA 941977 EVS75-TP 470 × お問合わせ 追加
QCL-9,9PA 941993 QCL9-TP 410 × お問合わせ 追加

仕様/価格　PAスプリング

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-
No.		 No. 価格 在庫設定 在庫情報 製品BOX
QCL-2PA 941982 EPA75-SPR-P 2,300 × お問合わせ 追加
QCL-9PA 941984 EPA150-SPR-P 2,300 × お問合わせ 追加

仕様/価格　PA送りプレート

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-
No.		 No. 価格 在庫設定 在庫情報 製品BOX
QCL-2PA 941987 EPA75-OP-P 1,740 × お問合わせ 追加
QCL-9PA 941995 QCL9PA-OP-P 1,520 × お問合わせ 追加

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
クイックロック 本体：FC200
センターバー：S45C
ロッキングリング：SCM435
クランク：SCM440
アジャストボルト：S45C
PAアジャストボルト：S45C
ハンドル：SS400
スプリング：SWP-A
ニギリ玉（EVS-NB-BK）：フェノール樹脂（黒)
ニギリ玉（EVS-NB-R）：メラミン樹脂(赤)
カバープレート：SS400
PAスプリング：SWP-A
PA送りプレート：S50C		 センターバー：焼入：HRC50-54
ロッキングリング：焼入：HRC52-58
クランク：焼入：HRC50-54
アジャストボルト：焼入：HRC35-45
PAアジャストボルト：焼入：HRC35-45
PA送りプレート：焼入：HRC46-54		 クランク：黒染め(四三酸化鉄被膜)
アジャストボルト：黒染め(四三酸化鉄被膜)
PAアジャストボルト：黒染め(四三酸化鉄被膜)
ハンドル：黒染め(四三酸化鉄被膜)
PA送りプレート：黒染め(四三酸化鉄被膜)

特長

■締付力は、5kNと6.5kNの2種類よりお選び頂けます。
■クランプ時の面倒なネジ送りが必要ありません。
■カムロック機構を採用しているため、素早くクランプを行うことができます。
■スタンダードタイプはセンターバーを手動でワークにあてるタイプです。
■パンピングタイプは一回のハンドル操作で約2mm前進し、ワークにあたるまでセンターバーが前進します。

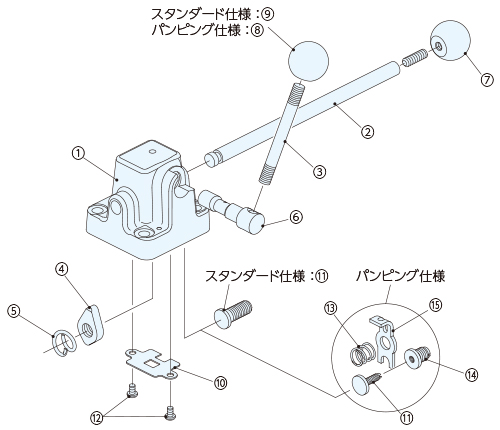

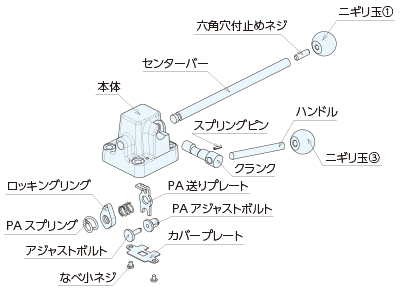

構成図

スタンダード仕様

パンピング仕様

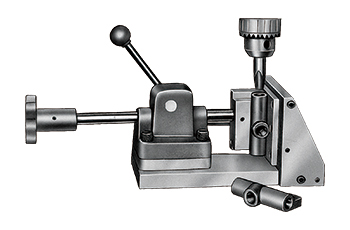

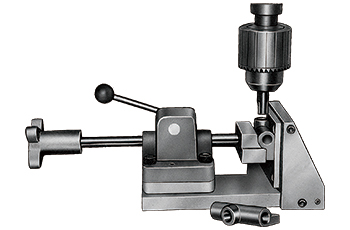

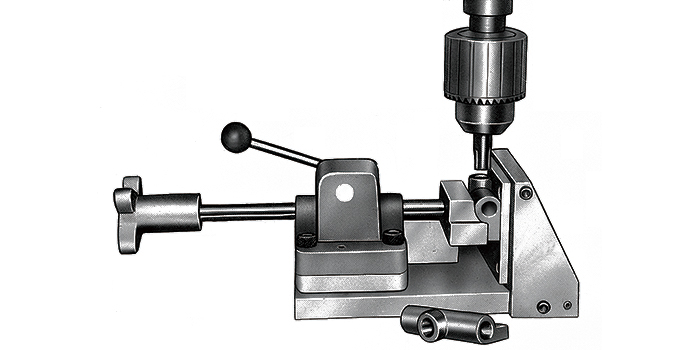

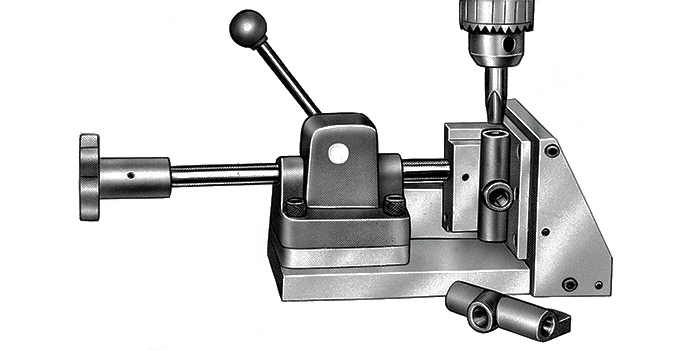

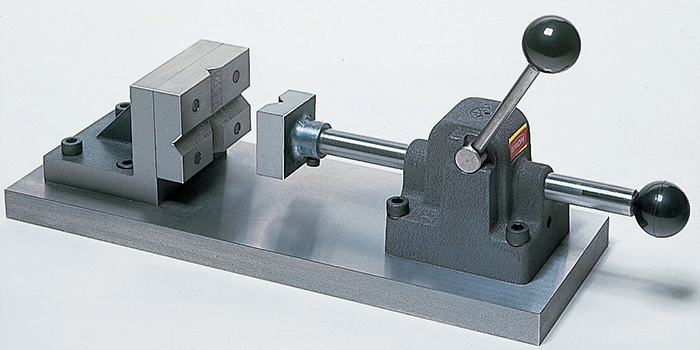

使用例

センターバーをワークに押し当て、ハンドルでロックすることでワークをクランプします。

穴あけ加工のワーククランプでご使用いただけます。

  •



  •



  •



使用方法

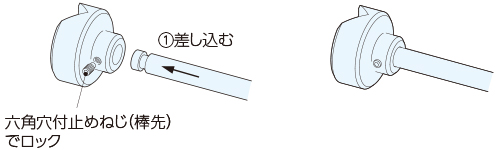

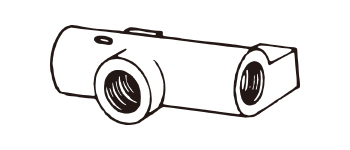

センターバーの先端にお客様でご用意されたアタッチメントを取り付けてご使用ください。

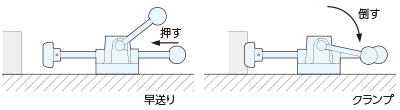

スタンダード仕様

センターバーを押し、ワークに押し当てて、ハンドルを倒します。内部のカムロック機構により、クランプされます。

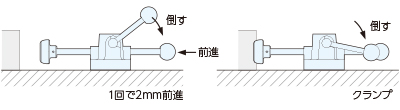

パンピング仕様

ハンドルを１回倒すとセンターバーが約2mm前進します。ワークに当たるまでハンドルを動かし、ワークに当たった時点で内部のカム機構が働き、クランプされます。



■注意事項

・最大操作力を超える操作は、クランプの耐久性に影響を及ぼします。規定の操作力内でご使用ください。

・締付ストロークの範囲内でご使用ください。

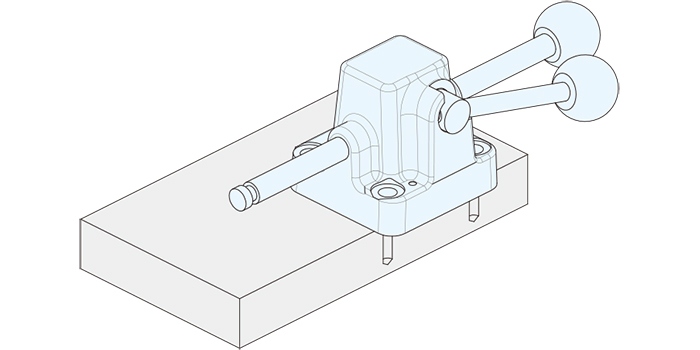

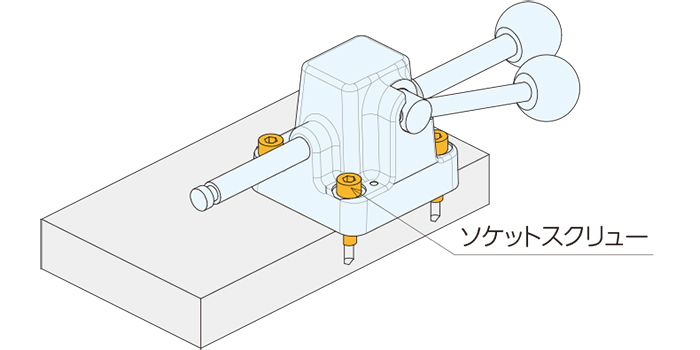

取付方法

  • 寸法図を参考にジグベースに取り付け用タップ穴を加工してください。



  • クイックロックを取り付けてください。





  • 取り付けに必要なソケットスクリューは別売りです。



修理対応

長年ご使用で操作性等が低下した場合は、当社までオーバーホールを依頼されることをお勧めします。

費用・期間に関しては、オーバーホールの程度により異なります。

製品に関するコメントを添えて販売店へご依頼ください。

メンテナンス方法

・使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。

・ロッキングリングの摩耗を抑えるために使用前あるいは使用中に注油をしてください。

・クランプ力が低下した場合は、アジャストボルトを調整してください。

・分解・洗浄・組立の際は怪我に十分注意してください。
