基準座(フランジ付)

E-9766

  • 基準座(フランジ付) PIC1

  • 基準座(フランジ付) PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
エアー穴 オ-ダ-No. No. 全高 B 全長 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
なし 957176 KZFR25 25 10 39 107 10,800 在庫 在庫〇 追加 DL DL
なし 957177 KZFR27 27 10 39 109 11,000 在庫 在庫〇 追加 DL DL
なし 957178 KZFR30 30 10 39 110 11,900 在庫 在庫〇 追加 DL DL
あり 957179 KZFR25A 25 10 39 105 13,500 在庫 在庫〇 追加 DL DL
あり 957180 KZFR27A 27 10 39 108 13,600 在庫 在庫〇 追加 DL DL
あり 957181 KZFR30A 30 10 39 109 14,100 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-No. No. A＋0.010/0 B C D E F G H
957176 KZFR25 25 10 39 23 7.5 12.5 25 5
957177 KZFR27 27 10 39 23 7.5 12.5 25 5
957178 KZFR30 30 10 39 23 7.5 12.5 25 5
957179 KZFR25A 25 10 39 23 7.5 12.5 25 5
957180 KZFR27A 27 10 39 23 7.5 12.5 25 5
957181 KZFR30A 30 10 39 23 7.5 12.5 25 5

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
基準座(フランジ付) SCM420 焼入れ(HRC57～63) 黒染め(四三酸化鉄被膜)

特長

■面は、仕上げてあるのでそのままお使いいただけます。
■平面基準に最適です。

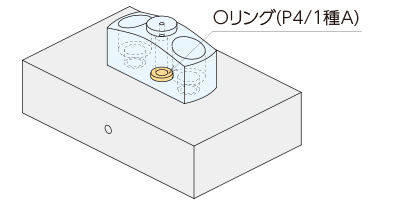

■エアー穴付仕様(KZFR-A)は着座確認用として使用できます。(Oリングは含まれていません)
■固定用ザグリ穴(Φ7)が3箇所設定の為、精度確保がしやすくなっています。
■円錐型のため、狭いスペースでの受けに最適です。

構成図

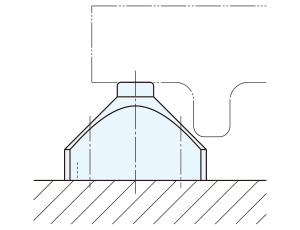

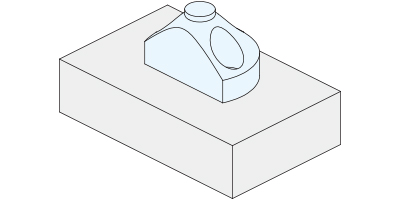

KZFR

KZFR-A

使用例

・平面でワークを受けます。

・マシニング加工の平面基準としてご使用頂けます。



取付方法

●KZFR

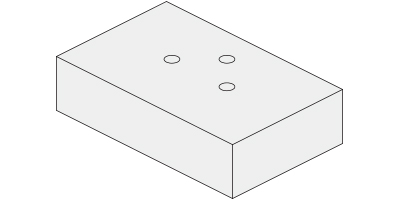

  • ジグプレートに基準座の寸法表を参考に、取付穴を加工してください。

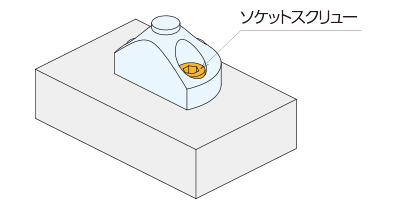

  • 基準座を取り付けてください。





  • 取付に必要なソケットスクリューは別売りです。





●KZFR-A

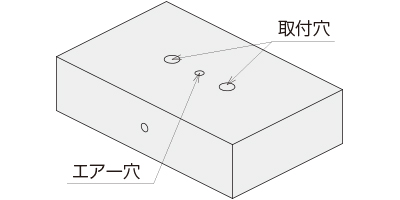

  • ジグプレートに基準座の寸法表を参考に、取付穴・エアー穴を加工してください。

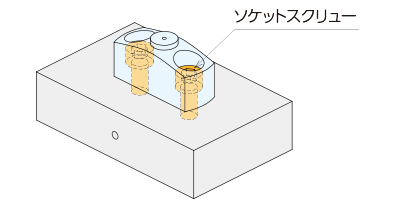

  • 基準座を取り付けてください。





  • 取付に必要なソケットスクリューは別売りです。



修理対応

当該製品の修理対応は行っておりません。

異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
