RoHS対応

基準座(フランジ付)

E-9766

  • 基準座(フランジ付) PIC1

  • 基準座(フランジ付) PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
エアー穴 オ-ダ-No. No. 全高 全長 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
なし 955628 KZFB15 15 46 69 4,750 在庫 在庫〇 追加 DL DL
なし 955629 KZFB16 16 46 73 4,750 在庫 在庫〇 追加 DL DL
なし 955630 KZFB18 18 46 76 4,750 在庫 在庫〇 追加 DL DL
なし 955631 KZFB20 20 46 81 4,750 在庫 在庫〇 追加 DL DL
なし 955632 KZFB25 25 46 94 5,050 在庫 在庫〇 追加 DL DL
なし 955633 KZFB30 30 46 106 5,050 在庫 在庫〇 追加 DL DL
あり 955634 KZFB15A 15 46 69 6,600 在庫 入荷予定 追加 DL DL
あり 955635 KZFB16A 16 46 72 6,600 在庫 在庫〇 追加 DL DL
あり 955636 KZFB18A 18 46 75 6,600 在庫 在庫〇 追加 DL DL
あり 955637 KZFB20A 20 46 80 6,600 在庫 在庫〇 追加 DL DL
あり 955638 KZFB25A 25 46 92 6,900 在庫 在庫〇 追加 DL DL
あり 955639 KZFB30A 30 46 103 6,900 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-No. No. A B C D E F G
955628 KZFB15 15 20 46 13 12 32 5
955629 KZFB16 16 20 46 13 12 32 5
955630 KZFB18 18 20 46 13 12 32 5
955631 KZFB20 20 20 46 13 12 32 5
955632 KZFB25 25 20 46 13 12 32 5
955633 KZFB30 30 20 46 13 12 32 5
955634 KZFB15A 15 20 46 13 12 32 5
955635 KZFB16A 16 20 46 13 12 32 5
955636 KZFB18A 18 20 46 13 12 32 5
955637 KZFB20A 20 20 46 13 12 32 5
955638 KZFB25A 25 20 46 13 12 32 5
955639 KZFB30A 30 20 46 13 12 32 5

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
基準座(フランジ付) SCM420 焼入れ(HRC57～63) 黒染め(四三酸化鉄被膜)

特長

■面は、仕上げてあるのでそのままお使いいただけます。
■平面基準に最適です。
■エアー穴付仕様(KZFB-A)は着座確認用として使用できます。(Oリングは含まれていません)
■ワーク受部の径が大きく、上部よりの荷重を面でガッチリと受ける事ができます。

構成図

KZFB

KZFB-A

使用例

・平面でワークを受けます。

・マシニング加工の平面基準としてご使用頂けます。



使用方法

使用面は仕上げ加工が施してあるため、ジグを構築して頂き、ワークをセットしてご使用ください。



■注意事項

ワークや、機械との干渉に注意した上で取り付けてください。

取付方法

●KZFB

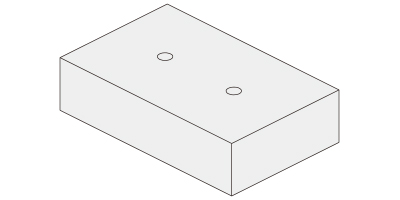

  • ジグプレートに基準座の寸法表を参考に、取付穴を加工してください。

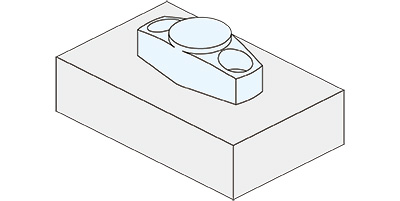

  • 基準座を取り付けてください。

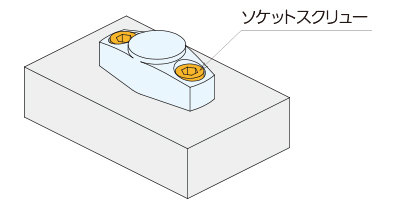

  • 取付に必要なソケットスクリューは別売りです。





●KZFA-B

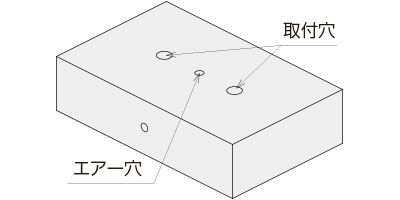

  • ジグプレートに基準座の寸法表を参考に、取付穴・エアー穴を加工してください。

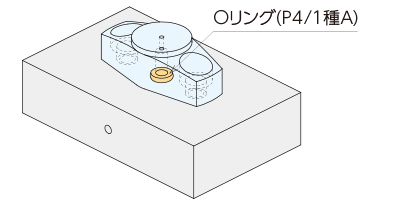

  • 準座にOリング(P4/1種A)を取り付けて、基準座を取り付けてください。

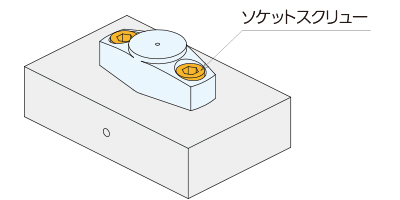

  • 取付に必要なソケットスクリューは別売りです。



修理対応

当該製品の修理対応は行っておりません。

異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
