• ERON

RoHS対応

基準座(フランジ付)

E-9766

  • 基準座(フランジ付) PIC1

  • 基準座(フランジ付) PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
エアー穴 オ-ダ-No. No. 全高 全高 全巾 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
なし 957182 KZFL16 16 55 30 117 13,800 在庫 在庫〇 追加 DL DL
なし 957183 KZFL18 18 55 30 118 14,100 在庫 在庫〇 追加 DL DL
なし 957184 KZFL20 20 55 30 120 14,300 在庫 在庫〇 追加 DL DL
あり 957185 KZFL16A 16 55 30 115 18,100 在庫 在庫〇 追加 DL DL
あり 957186 KZFL18A 18 55 30 116 18,300 在庫 在庫〇 追加 DL DL
あり 957187 KZFL20A 20 55 30 117 18,900 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-No. No. A+0.01/0 B C D E F G H I J
957182 KZFL16 16 55 30 14 8 12 7.5 15 7 5
957183 KZFL18 18 55 30 14 8 12 7.5 15 7 5
957184 KZFL20 20 55 30 14 8 12 7.5 15 7 5
957185 KZFL16A 16 55 30 14 8 12 7.5 15 7 5
957186 KZFL18A 18 55 30 14 8 12 7.5 15 7 5
957187 KZFL20A 20 55 30 14 8 12 7.5 15 7 5

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
基準座(フランジ付) SCM420 焼入れ(HRC57～63) 黒染め(四三酸化鉄被膜)

特長

■面は、仕上げてあるのでそのままお使いいただけます。
■平面基準に最適です。
■エアー穴付仕様(KZFL-A)は着座確認用として使用できます。(Oリングは含まれていません)
■ワーク受部が先端部に付いております。

構成図

KZFL

KZFL-A

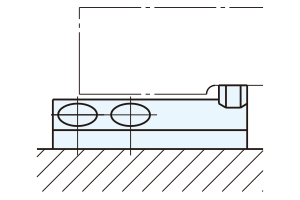

使用例

・平面でワークを受けます。

・マシニング加工の平面基準としてご使用頂けます。



使用方法

使用面は仕上げ加工が施してあるため、ジグを構築して頂き、ワークをセットしてご使用ください。



■注意事項

ワークや、機械との干渉に注意した上で取り付けてください。

取付方法

●KZFL

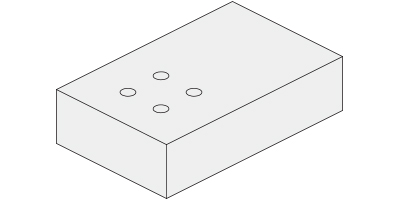

  • ジグプレートに基準座の寸法表を参考に、取付穴を加工してください。

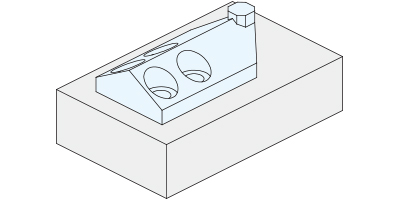

  • 基準座を取り付けてください。

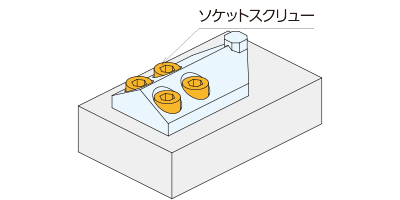

  • 取付に必要なソケットスクリューは別売りです。





●KZFL-A

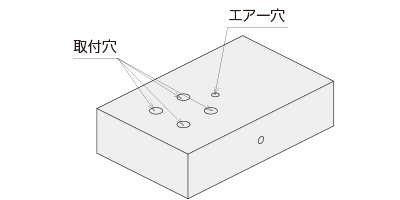

  • ジグプレートに基準座の寸法表を参考に、取付穴・エアー穴を加工してください。

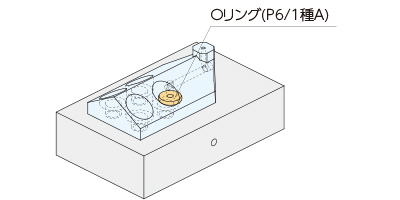

  • 準座にOリング(P6/1種A)を取り付けて、基準座を取り付けてください。



  • 取付に必要なソケットスクリューは別売りです。



修理対応

当該製品の修理対応は行っておりません。

異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
