基準座(フランジ付)

E-9766

  • 基準座(フランジ付) PIC1

  • 基準座(フランジ付) PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
エアー穴 オ-ダ-No. No. 全高 B 全長 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
なし 955606 KZFA20 20 10 39 59 6,950 在庫 在庫〇 追加 DL DL
なし 955607 KZFA21 21 10 39 59 6,950 在庫 在庫〇 追加 DL DL
なし 955608 KZFA22 22 10 39 61 6,950 在庫 在庫〇 追加 DL DL
なし 955609 KZFA23 23 10 39 62 6,950 在庫 在庫〇 追加 DL DL
なし 955610 KZFA24 24 10 39 68 6,950 在庫 在庫〇 追加 DL DL
なし 955611 KZFA25 25 10 39 70 6,950 在庫 在庫〇 追加 DL DL
なし 955612 KZFA26 26 10 39 71 6,950 在庫 在庫〇 追加 DL DL
なし 955613 KZFA27 27 10 39 78 7,100 在庫 在庫〇 追加 DL DL
なし 955614 KZFA28 28 10 39 78 7,100 在庫 在庫〇 追加 DL DL
なし 955615 KZFA29 29 10 39 79 7,450 在庫 在庫〇 追加 DL DL
なし 955616 KZFA30 30 10 39 80 7,450 在庫 在庫〇 追加 DL DL
あり 955617 KZFA20A 20 10 39 59 8,800 在庫 在庫〇 追加 DL DL
あり 955618 KZFA21A 21 10 39 59 8,800 在庫 在庫〇 追加 DL DL
あり 955619 KZFA22A 22 10 39 60 8,800 在庫 在庫〇 追加 DL DL
あり 955620 KZFA23A 23 10 39 61 8,800 在庫 在庫〇 追加 DL DL
あり 955621 KZFA24A 24 10 39 67 8,800 在庫 在庫〇 追加 DL DL
あり 955622 KZFA25A 25 10 39 69 8,800 在庫 在庫〇 追加 DL DL
あり 955623 KZFA26A 26 10 39 70 8,800 在庫 在庫〇 追加 DL DL
あり 955624 KZFA27A 27 10 39 77 9,900 在庫 在庫〇 追加 DL DL
あり 955625 KZFA28A 28 10 39 77 10,100 在庫 在庫〇 追加 DL DL
あり 955626 KZFA29A 29 10 39 78 10,100 在庫 在庫〇 追加 DL DL
あり 955627 KZFA30A 30 10 39 79 10,100 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-No. No. オ-ダ-No. No. A B C D E F G
955606 KZFA20 955606 KZFA20 20 10 39 18 15 25 5
955607 KZFA21 955607 KZFA21 21 10 39 18 15 25 5
955608 KZFA22 955608 KZFA22 22 10 39 18 15 25 5
955609 KZFA23 955609 KZFA23 23 10 39 18 15 25 5
955610 KZFA24 955610 KZFA24 24 10 39 22 15 25 10
955611 KZFA25 955611 KZFA25 25 10 39 22 15 25 10
955612 KZFA26 955612 KZFA26 26 10 39 22 15 25 10
955613 KZFA27 955613 KZFA27 27 10 39 25 15 25 10
955614 KZFA28 955614 KZFA28 28 10 39 25 15 25 10
955615 KZFA29 955615 KZFA29 29 10 39 25 15 25 10
955616 KZFA30 955616 KZFA30 30 10 39 25 15 25 10
955617 KZFA20A 955617 KZFA20A 20 10 39 18 15 25 5
955618 KZFA21A 955618 KZFA21A 21 10 39 18 15 25 5
955619 KZFA22A 955619 KZFA22A 22 10 39 18 15 25 5
955620 KZFA23A 955620 KZFA23A 23 10 39 18 15 25 5
955621 KZFA24A 955621 KZFA24A 24 10 39 22 15 25 10
955622 KZFA25A 955622 KZFA25A 25 10 39 22 15 25 10
955623 KZFA26A 955623 KZFA26A 26 10 39 22 15 25 10
955624 KZFA27A 955624 KZFA27A 27 10 39 25 15 25 10
955625 KZFA28A 955625 KZFA28A 28 10 39 25 15 25 10
955626 KZFA29A 955626 KZFA29A 29 10 39 25 15 25 10
955627 KZFA30A 955627 KZFA30A 30 10 39 25 15 25 10

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
基準座(フランジ付) SCM420 焼入れ(HRC57～63) 黒染め(四三酸化鉄被膜)

特長

■面は、仕上げてあるのでそのままお使いいただけます。
■平面基準に最適です。
■エアー穴付仕様(KZFA-A)は着座確認用として使用できます。(Oリングは含まれていません)
■着座径が小さくかつ省スペース設計のため、狭い場所での使用が可能です。

構成図

KZFA

KZFA-A

使用例

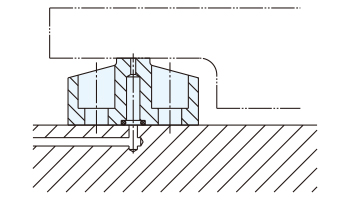

・平面でワークを受けます。

・マシニング加工の垂直方向の平面基準としてご使用頂けます。



使用方法

使用面は仕上げ加工が施してあるため、ジグを構築して頂き、ワークをセットしてご使用ください。



■注意事項

ワークや、機械との干渉に注意した上で取り付けてください。

取付方法

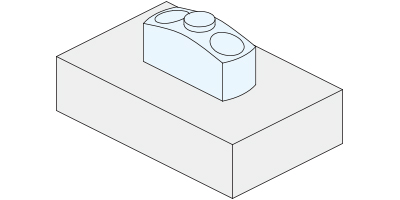

●KZFA

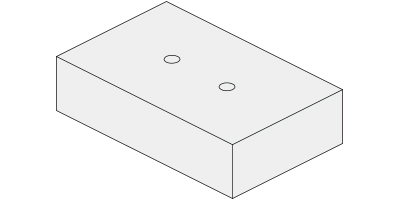

  • ジグプレートに基準座の寸法表を参考に、取付穴を加工してください。

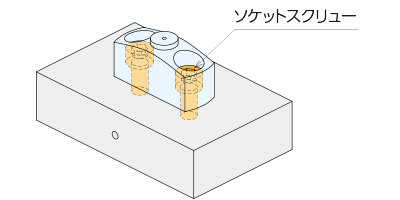

  • 基準座を取り付けてください。





  • 取付に必要なソケットスクリューは別売りです。





●KZFA-A

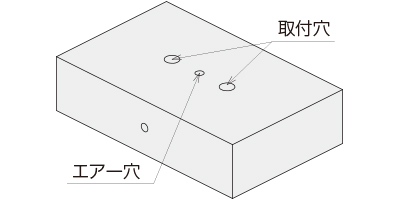

  • ジグプレートに基準座の寸法表を参考に、取付穴・エアー穴を加工してください。

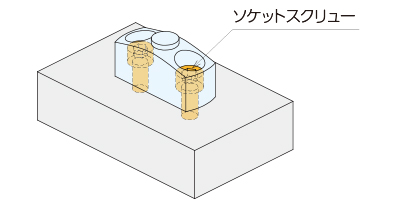

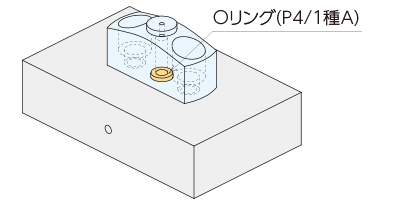

  • 準座にOリング(P4/1種A)を取り付けて、基準座を取り付けてください。



  • 取付に必要なソケットスクリューは別売りです。



修理対応

当該製品の修理対応は行っておりません。

異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
