RoHS対応

基準座(丸座)

E-9766

  • 基準座(丸座) PIC1

  • 基準座(丸座) PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 外径 全高 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
955595 KZR2015 20 15 39 4,900 在庫 入荷予定 追加 DL DL
955596 KZR2016 20 16 41 4,900 在庫 在庫〇 追加 DL DL
955597 KZR2017 20 17 43 4,900 在庫 在庫〇 追加 DL DL
955598 KZR2018 20 18 46 4,900 在庫 在庫〇 追加 DL DL
955599 KZR2019 20 19 49 4,900 在庫 在庫〇 追加 DL DL
955600 KZR2020 20 20 51 4,900 在庫 在庫〇 追加 DL DL
955601 KZR2522 25 22 88 5,500 在庫 在庫〇 追加 DL DL
955602 KZR2524 25 24 96 5,500 在庫 在庫〇 追加 DL DL
955603 KZR2525 25 25 101 5,500 在庫 在庫〇 追加 DL DL
955604 KZR3020 30 20 118 6,150 在庫 在庫〇 追加 DL DL
955605 KZR3030 30 30 175 6,150 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B＋0.01 0 C（並目） D E F G H
955595 KZR2015 20 15 M8x1.25 9 13 0.2 10 17
955596 KZR2016 20 16 M8x1.25 9 13 0.2 10 17
955597 KZR2017 20 17 M8x1.25 9 13 0.2 10 17
955598 KZR2018 20 18 M8x1.25 9 13 0.2 10 17
955599 KZR2019 20 19 M8x1.25 9 13 0.2 10 17
955600 KZR2020 20 20 M8x1.25 9 13 0.2 10 17
955601 KZR2522 25 22 M8x1.25 9 15 0.2 10 19
955602 KZR2524 25 24 M8x1.25 9 15 0.2 10 19
955603 KZR2525 25 25 M8x1.25 9 15 0.2 10 19
955604 KZR3020 30 20 M8x1.25 9 18 0.2 10 27
955605 KZR3030 30 30 M8x1.25 9 18 0.2 10 27

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
基準座(丸座) SCM420 焼入(HRC57～63) 黒染め(四三酸化鉄被膜)

特長

■面は、仕上げてあるのでそのままお使いいただけます。
■平面基準に最適です。

構成図

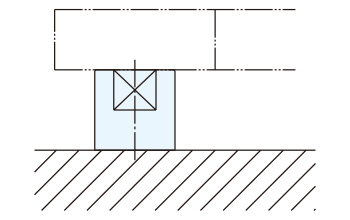

使用例

・平面でワークを受けます。

・マシニング加工の垂直方向の平面基準としてご使用頂けます。



使用方法

使用面は仕上げ加工が施してあるため、ジグを構築して頂き、ワークをセットしてご使用ください。



■注意事項

ワークや、機械との干渉に注意した上で取り付けてください。

取付方法

●スタッドボルトでの取付方法

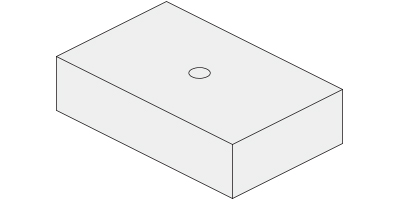

  • ジグプレートに寸法図を参考にタップ穴を加工してください。

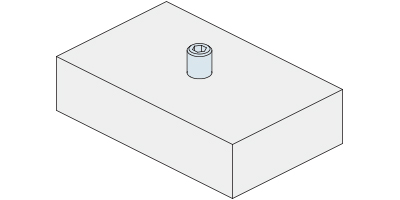

  • スタッドボルトをプレートに取り付けてください。取付に必要なスタッドボルトは別売りです。

  • 基準座を取り付けてください。

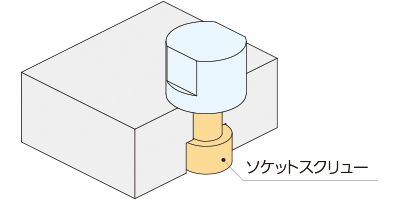

●ソケットスクリューでの取付方法

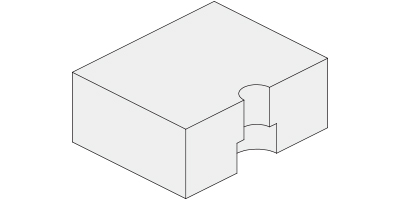

  • ジグプレートに基準座取付穴を寸法表を参考に加工してください。



  • 基準座を取り付けてください。取付に必要なソケットスクリューは別売りです。



  •



修理対応

当該製品の修理対応は行っておりません。

異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
