• ERON

RoHS対応

偏芯ハイトシリンダー

E-9332

  • 偏芯ハイトシリンダー PIC1

  • 偏芯ハイトシリンダー PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合ボルト 外径 全高 Bの許容差 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
926874 11427-25003 M12 36 3 0 -0.006 0.02 5,750 在庫 在庫〇 追加 DL DL
926875 11427-25004 M12 36 4 0 -0.008 0.03 5,750 在庫 在庫〇 追加 DL DL
926876 11427-25005 M12 36 5 0 -0.008 0.03 5,750 在庫 在庫〇 追加 DL DL
926877 11427-25006 M12 36 6 0 -0.008 0.04 5,750 在庫 在庫〇 追加 DL DL
926878 11427-25007 M12 36 7 0 -0.009 0.05 4,750 在庫 在庫〇 追加 DL DL
926879 11427-25008 M12 36 8 0 -0.009 0.05 4,750 在庫 在庫〇 追加 DL DL
926880 11427-25009 M12 36 9 0 -0.009 0.06 4,750 在庫 在庫〇 追加 DL DL
926881 11427-25010 M12 36 10 0 -0.009 0.07 4,750 在庫 在庫〇 追加 DL DL
926882 11427-25020 M12 36 20 0 -0.013 0.1 6,450 在庫 在庫〇 追加 DL DL
926883 11427-25030 M12 36 30 0 -0.013 0.12 7,100 在庫 在庫〇 追加 DL DL
926884 11427-25040 M12 36 40 0 -0.016 0.24 7,100 在庫 在庫〇 追加 DL DL
926885 11427-25050 M12 36 50 0 -0.016 0.31 7,100 在庫 在庫〇 追加 DL DL
926886 11427-35003 M16 56 3 0 -0.006 0.05 6,200 在庫 在庫〇 追加 DL DL
926887 11427-35004 M16 56 4 0 -0.008 0.07 6,200 在庫 在庫〇 追加 DL DL
926888 11427-35005 M16 56 5 0 -0.008 0.09 6,200 在庫 在庫〇 追加 DL DL
926889 11427-35006 M16 56 6 0 -0.008 0.11 6,200 在庫 在庫〇 追加 DL DL
926890 11427-35007 M16 56 7 0 -0.009 0.12 6,200 在庫 在庫〇 追加 DL DL
926891 11427-35008 M16 56 8 0 -0.009 0.14 6,200 在庫 在庫〇 追加 DL DL
926892 11427-35009 M16 56 9 0 -0.009 0.16 6,200 在庫 在庫〇 追加 DL DL
926893 11427-35010 M16 56 10 0 -0.009 0.17 6,200 在庫 在庫〇 追加 DL DL
926894 11427-35020 M16 56 20 0 -0.013 0.35 7,450 在庫 在庫〇 追加 DL DL
926895 11427-35030 M16 56 30 0 -0.013 0.48 8,600 在庫 在庫〇 追加 DL DL
926896 11427-35040 M16 56 40 0 -0.016 0.65 9,050 在庫 在庫〇 追加 DL DL
926897 11427-35050 M16 56 50 0 -0.016 0.83 9,800 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H
926874 11427-25003 36 3 13 6 - - - -
926875 11427-25004 36 4 13 6 - - - -
926876 11427-25005 36 5 13 6 - - - -
926877 11427-25006 36 6 13 6 - - - -
926878 11427-25007 36 7 13 6 - - - -
926879 11427-25008 36 8 13 6 - - - -
926880 11427-25009 36 9 13 6 - - - -
926881 11427-25010 36 10 13 6 - - - -
926882 11427-25020 36 20 13 6 - - - -
926883 11427-25030 36 30 13 M8 6 10.5 19 13
926884 11427-25040 36 40 13 M8 6 10.5 19 13
926885 11427-25050 36 50 13 M8 6 10.5 19 13
926886 11427-35003 56 3 18 10.5 - - - -
926887 11427-35004 56 4 18 10.5 - - - -
926888 11427-35005 56 5 18 10.5 - - - -
926889 11427-35006 56 6 18 10.5 - - - -
926890 11427-35007 56 7 18 10.5 - - - -
926891 11427-35008 56 8 18 10.5 - - - -
926892 11427-35009 56 9 18 10.5 - - - -
926893 11427-35010 56 10 18 10.5 - - - -
926894 11427-35020 56 20 18 10.5 - - - -
926895 11427-35030 56 30 18 M8 10.5 18 26 17
926896 11427-35040 56 40 18 M8 10.5 18 26 17
926897 11427-35050 56 50 18 M8 10.5 18 26 17

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
偏芯ハイトシリンダー SCM420 焼入HRC60±3 黒染め

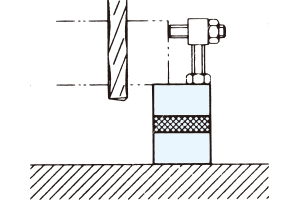

使用例
