• ERON

RoHS対応

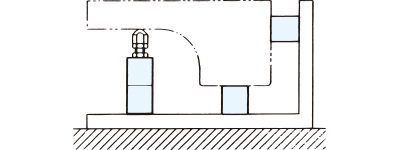

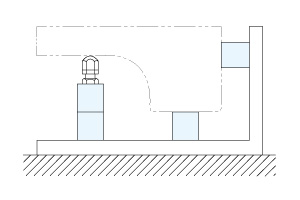

ハイトシリンダー

E-9331

仕様/価格

オーダーNo. No. 適合ボルト 外径 全高 Bの許容差 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
950488 11279-08002 M4 12 2 0 -0.006 0.002 2,360 在庫 在庫〇 追加 DL DL
950489 11279-08003 M4 12 3 0 -0.006 0.002 2,360 在庫 在庫〇 追加 DL DL
950490 11279-08004 M4 12 4 0 -0.008 0.003 2,360 在庫 在庫〇 追加 DL DL
950491 11279-08005 M4 12 5 0 -0.008 0.004 2,410 在庫 在庫〇 追加 DL DL
950492 11279-08006 M4 12 6 0 -0.008 0.005 2,410 在庫 在庫〇 追加 DL DL
950493 11279-08007 M4 12 7 0 -0.009 0.005 2,410 在庫 在庫〇 追加 DL DL
950494 11279-08008 M4 12 8 0 -0.009 0.005 2,670 在庫 在庫〇 追加 DL DL
950495 11279-08009 M4 12 9 0 -0.009 0.006 2,690 在庫 在庫〇 追加 DL DL
950496 11279-08010 M4 12 10 0 -0.009 0.006 2,760 在庫 在庫〇 追加 DL DL
950497 11279-08011 M4 12 11 0 -0.011 0.007 2,790 在庫 在庫〇 追加 DL DL
950498 11279-08020 M4 12 20 0 -0.011 0.014 3,040 在庫 在庫〇 追加 DL DL
919518 11279-10002 M8 24 2 0 -0.01 0.01 3,810 在庫 在庫〇 追加 DL DL
919519 11279-10003 M8 24 3 0 -0.01 0.01 3,810 在庫 在庫〇 追加 DL DL
919520 11279-10004 M8 24 4 0 -0.01 0.01 3,810 在庫 在庫〇 追加 DL DL
919521 11279-10005 M8 24 5 0 -0.01 0.02 3,810 在庫 在庫〇 追加 DL DL
919522 11279-10006 M8 24 6 0 -0.01 0.02 3,810 在庫 在庫〇 追加 DL DL
919523 11279-10007 M8 24 7 0 -0.01 0.02 3,570 在庫 在庫〇 追加 DL DL
919524 11279-10008 M8 24 8 0 -0.01 0.02 3,570 在庫 在庫〇 追加 DL DL
919525 11279-10009 M8 24 9 0 -0.01 0.03 3,570 在庫 在庫〇 追加 DL DL
919526 11279-10010 M8 24 10 0 -0.011 0.02 3,570 在庫 在庫〇 追加 DL DL
919527 11279-10101 M8 24 10.1 0 -0.011 0.02 3,570 在庫 在庫〇 追加 DL DL
919528 11279-10102 M8 24 10.2 0 -0.011 0.02 3,570 在庫 在庫〇 追加 DL DL
919529 11279-10103 M8 24 10.3 0 -0.011 0.02 3,570 在庫 在庫〇 追加 DL DL
919530 11279-10104 M8 24 10.4 0 -0.011 0.02 3,570 在庫 在庫〇 追加 DL DL
919531 11279-10105 M8 24 10.5 0 -0.011 0.02 3,570 在庫 在庫〇 追加 DL DL
919532 11279-10106 M8 24 10.6 0 -0.011 0.03 3,570 在庫 在庫〇 追加 DL DL
919533 11279-10107 M8 24 10.7 0 -0.011 0.03 3,570 在庫 在庫〇 追加 DL DL
919534 11279-10108 M8 24 10.8 0 -0.011 0.03 3,570 在庫 在庫〇 追加 DL DL
919535 11279-10109 M8 24 10.9 0 -0.011 0.03 3,570 在庫 在庫〇 追加 DL DL
919536 11279-10011 M8 24 11 0 -0.011 0.03 3,570 在庫 在庫〇 追加 DL DL
919537 11279-10012 M8 24 12 0 -0.011 0.03 3,570 在庫 在庫〇 追加 DL DL
919538 11279-10013 M8 24 13 0 -0.011 0.03 3,570 在庫 在庫〇 追加 DL DL
919539 11279-10014 M8 24 14 0 -0.011 0.03 3,570 在庫 在庫〇 追加 DL DL
919540 11279-10015 M8 24 15 0 -0.011 0.04 3,570 在庫 在庫〇 追加 DL DL
919541 11279-10016 M8 24 16 0 -0.011 0.04 3,570 在庫 在庫〇 追加 DL DL
919542 11279-10017 M8 24 17 0 -0.011 0.04 3,810 在庫 在庫〇 追加 DL DL
919543 11279-10018 M8 24 18 0 -0.011 0.05 3,810 在庫 在庫〇 追加 DL DL
919544 11279-10019 M8 24 19 0 -0.013 0.05 3,810 在庫 在庫〇 追加 DL DL
919545 11279-10020 M8 24 20 0 -0.013 0.05 3,810 在庫 在庫〇 追加 DL DL
919546 11279-10030 M8 24 30 0 -0.013 0.08 3,810 在庫 在庫〇 追加 DL DL
919547 11279-10040 M8 24 40 0 -0.016 0.11 3,810 在庫 在庫〇 追加 DL DL
919548 11279-10050 M8 24 50 0 -0.016 0.14 3,810 在庫 在庫〇 追加 DL DL
919549 11279-10060 M8 24 60 0 -0.019 0.18 6,900 在庫 在庫〇 追加 DL DL
919550 11279-10070 M8 24 70 0 -0.019 0.2 6,900 在庫 在庫〇 追加 DL DL
919551 11279-10080 M8 24 80 0 -0.019 0.23 6,900 在庫 在庫〇 追加 DL DL
919552 11279-10090 M8 24 90 0 -0.022 0.26 7,100 在庫 入荷予定 追加 DL DL
919596 11279-10100 M8 24 100 0 -0.022 0.29 7,100 在庫 在庫〇 追加 DL DL
904741 11279-20002 M12 36 2 0 -0.006 0.01 4,750 在庫 在庫〇 追加 DL DL
904742 11279-20003 M12 36 3 0 -0.006 0.02 4,750 在庫 在庫〇 追加 DL DL
904743 11279-20004 M12 36 4 0 -0.008 0.03 4,750 在庫 在庫〇 追加 DL DL
904751 11279-20005 M12 36 5 0 -0.008 0.03 4,750 在庫 在庫〇 追加 DL DL
904752 11279-20006 M12 36 6 0 -0.008 0.04 4,750 在庫 在庫△ 追加 DL DL
904753 11279-20007 M12 36 7 0 -0.009 0.05 3,940 在庫 在庫〇 追加 DL DL
904754 11279-20008 M12 36 8 0 -0.009 0.05 3,940 在庫 在庫〇 追加 DL DL
904755 11279-20009 M12 36 9 0 -0.009 0.06 3,940 在庫 在庫〇 追加 DL DL
904756 11279-20010 M12 36 10 0 -0.009 0.07 3,940 在庫 在庫〇 追加 DL DL
904757 11279-20101 M12 36 10.1 0 -0.011 0.07 3,940 在庫 在庫〇 追加 DL DL
904758 11279-20102 M12 36 10.2 0 -0.011 0.07 3,940 在庫 在庫〇 追加 DL DL
904759 11279-20103 M12 36 10.3 0 -0.011 0.07 3,940 在庫 在庫〇 追加 DL DL
904760 11279-20104 M12 36 10.4 0 -0.011 0.07 3,940 在庫 在庫〇 追加 DL DL
904761 11279-20105 M12 36 10.5 0 -0.011 0.07 3,940 在庫 在庫〇 追加 DL DL
904762 11279-20106 M12 36 10.6 0 -0.011 0.07 4,110 在庫 在庫〇 追加 DL DL
904763 11279-20107 M12 36 10.7 0 -0.011 0.07 4,110 在庫 在庫〇 追加 DL DL
904764 11279-20108 M12 36 10.8 0 -0.011 0.08 4,110 在庫 在庫〇 追加 DL DL
904765 11279-20109 M12 36 10.9 0 -0.011 0.08 4,110 在庫 在庫〇 追加 DL DL
904766 11279-20011 M12 36 11 0 -0.011 0.08 4,110 在庫 在庫〇 追加 DL DL
904767 11279-20012 M12 36 12 0 -0.011 0.09 4,110 在庫 在庫〇 追加 DL DL
904768 11279-20013 M12 36 13 0 -0.011 0.09 4,110 在庫 在庫〇 追加 DL DL
904769 11279-20014 M12 36 14 0 -0.011 0.1 4,110 在庫 在庫〇 追加 DL DL
904770 11279-20015 M12 36 15 0 -0.011 0.08 5,200 在庫 在庫〇 追加 DL DL
904771 11279-20016 M12 36 16 0 -0.011 0.08 5,200 在庫 在庫〇 追加 DL DL
904772 11279-20017 M12 36 17 0 -0.011 0.09 5,200 在庫 在庫〇 追加 DL DL
904773 11279-20018 M12 36 18 0 -0.011 0.1 5,200 在庫 在庫〇 追加 DL DL
904774 11279-20019 M12 36 19 0 -0.013 0.1 5,200 在庫 在庫〇 追加 DL DL
904775 11279-20020 M12 36 20 0 -0.013 0.1 5,200 在庫 在庫〇 追加 DL DL
904776 11279-20030 M12 36 30 0 -0.013 0.12 5,400 在庫 在庫〇 追加 DL DL
904777 11279-20040 M12 36 40 0 -0.016 0.24 5,400 在庫 在庫〇 追加 DL DL
904778 11279-20050 M12 36 50 0 -0.016 0.31 5,550 在庫 在庫〇 追加 DL DL
904779 11279-20060 M12 36 60 0 -0.019 0.38 8,550 在庫 在庫〇 追加 DL DL
904780 11279-20070 M12 36 70 0 -0.019 0.45 8,550 在庫 在庫〇 追加 DL DL
904781 11279-20080 M12 36 80 0 -0.019 0.52 8,550 在庫 在庫〇 追加 DL DL
904782 11279-20090 M12 36 90 0 -0.022 0.59 8,550 在庫 在庫〇 追加 DL DL
904783 11279-20100 M12 36 100 0 -0.022 0.66 8,550 在庫 在庫〇 追加 DL DL
915892 11279-31002 M16 56 2 0 -0.006 0.03 4,050 在庫 在庫〇 追加 DL DL
915893 11279-31003 M16 56 3 0 -0.006 0.05 4,050 在庫 在庫〇 追加 DL DL
905061 11279-31004 M16 56 4 0 -0.008 0.07 4,050 在庫 在庫〇 追加 DL DL
905062 11279-31005 M16 56 5 0 -0.008 0.09 4,050 在庫 在庫〇 追加 DL DL
905063 11279-31006 M16 56 6 0 -0.008 0.11 4,050 在庫 在庫〇 追加 DL DL
905064 11279-31007 M16 56 7 0 -0.009 0.12 4,050 在庫 在庫〇 追加 DL DL
905065 11279-31008 M16 56 8 0 -0.009 0.14 4,050 在庫 在庫〇 追加 DL DL
905066 11279-31009 M16 56 9 0 -0.009 0.16 4,050 在庫 在庫〇 追加 DL DL
905067 11279-31010 M16 56 10 0 -0.011 0.17 4,050 在庫 在庫〇 追加 DL DL
907011 11279-31101 M16 56 10.1 0 -0.011 0.17 4,050 在庫 在庫〇 追加 DL DL
907012 11279-31102 M16 56 10.2 0 -0.011 0.18 4,050 在庫 在庫〇 追加 DL DL
907013 11279-31103 M16 56 10.3 0 -0.011 0.18 4,050 在庫 在庫〇 追加 DL DL
907014 11279-31104 M16 56 10.4 0 -0.011 0.18 4,050 在庫 在庫〇 追加 DL DL
907015 11279-31105 M16 56 10.5 0 -0.011 0.18 4,050 在庫 在庫〇 追加 DL DL
907016 11279-31106 M16 56 10.6 0 -0.011 0.18 4,050 在庫 在庫〇 追加 DL DL
907017 11279-31107 M16 56 10.7 0 -0.011 0.18 4,050 在庫 在庫〇 追加 DL DL
907018 11279-31108 M16 56 10.8 0 -0.011 0.19 4,050 在庫 在庫〇 追加 DL DL
907019 11279-31109 M16 56 10.9 0 -0.011 0.19 4,050 在庫 在庫〇 追加 DL DL
905068 11279-31011 M16 56 11 0 -0.011 0.19 4,050 在庫 在庫〇 追加 DL DL
905069 11279-31012 M16 56 12 0 -0.011 0.21 4,050 在庫 在庫〇 追加 DL DL
905070 11279-31013 M16 56 13 0 -0.011 0.23 4,050 在庫 在庫〇 追加 DL DL
905071 11279-31014 M16 56 14 0 -0.011 0.24 4,050 在庫 在庫〇 追加 DL DL
905072 11279-31015 M16 56 15 0 -0.011 0.26 4,050 在庫 在庫〇 追加 DL DL
905073 11279-31016 M16 56 16 0 -0.011 0.28 4,290 在庫 在庫〇 追加 DL DL
905074 11279-31017 M16 56 17 0 -0.011 0.3 4,290 在庫 在庫〇 追加 DL DL
905075 11279-31018 M16 56 18 0 -0.013 0.31 4,290 在庫 在庫〇 追加 DL DL
905076 11279-31019 M16 56 19 0 -0.013 0.33 4,290 在庫 在庫〇 追加 DL DL
905077 11279-31020 M16 56 20 0 -0.013 0.35 4,290 在庫 在庫〇 追加 DL DL
905078 11279-31025 M16 56 25 0 -0.013 0.4 4,520 在庫 在庫〇 追加 DL DL
905079 11279-31030 M16 56 30 0 -0.016 0.48 4,750 在庫 在庫〇 追加 DL DL
905080 11279-31035 M16 56 35 0 -0.016 0.57 4,990 在庫 在庫〇 追加 DL DL
905081 11279-31040 M16 56 40 0 -0.016 0.65 4,990 在庫 在庫〇 追加 DL DL
905082 11279-31045 M16 56 45 0 -0.016 0.74 5,500 在庫 入荷予定 追加 DL DL
905083 11279-31050 M16 56 50 0 -0.019 0.83 5,500 在庫 在庫〇 追加 DL DL
905084 11279-31060 M16 56 60 0 -0.019 0.91 6,200 在庫 在庫〇 追加 DL DL
905085 11279-31070 M16 56 70 0 -0.019 1.1 6,450 在庫 在庫〇 追加 DL DL
905086 11279-31075 M16 56 75 0 -0.019 1.17 6,550 在庫 在庫〇 追加 DL DL
905087 11279-31080 M16 56 80 0 -0.022 1.35 7,100 在庫 在庫〇 追加 DL DL
905088 11279-31090 M16 56 90 0 -0.022 1.52 7,550 在庫 在庫〇 追加 DL DL
905089 11279-31100 M16 56 100 0 -0.022 1.7 7,900 在庫 在庫〇 追加 DL DL
905090 11279-31120 M16 56 120 0 -0.025 2.04 9,200 在庫 入荷予定 追加 DL DL
905091 11279-31160 M16 56 160 0 -0.025 2.73 11,200 在庫 在庫〇 追加 DL DL
905092 11279-31200 M16 56 200 0 -0.029 3.42 12,900 在庫 在庫△ 追加 DL DL
905093 11279-41025 M16 75 25 0 -0.013 0.75 5,950 在庫 在庫〇 追加 DL DL
905094 11279-41030 M16 75 30 0 -0.016 0.92 6,200 在庫 在庫〇 追加 DL DL
905095 11279-41035 M16 75 35 0 -0.016 1.08 6,600 在庫 在庫〇 追加 DL DL
905096 11279-41040 M16 75 40 0 -0.016 1.25 6,900 在庫 在庫〇 追加 DL DL
905097 11279-41045 M16 75 45 0 -0.016 1.42 7,450 在庫 在庫〇 追加 DL DL
905098 11279-41050 M16 75 50 0 -0.019 1.58 7,750 在庫 在庫〇 追加 DL DL
905099 11279-41075 M16 75 75 0 -0.019 2.4 9,600 在庫 在庫〇 追加 DL DL
905100 11279-41100 M16 75 100 0 -0.022 3.23 11,400 在庫 在庫〇 追加 DL DL
951909 11279-51050 M20 75 50 0 -0.019 1.5 8,250 在庫 在庫〇 追加 DL DL
951910 11279-51075 M20 75 75 0 -0.019 2.25 10,500 在庫 在庫△ 追加 DL DL
951911 11279-51100 M20 75 100 0 -0.022 2.95 12,500 在庫 入荷予定 追加 DL DL
951912 11279-51130 M20 75 130 0 -0.03 4.05 13,600 在庫 在庫〇 追加 DL DL
951913 11279-51150 M20 75 150 0 -0.03 4.72 18,600 在庫 在庫〇 追加 DL DL

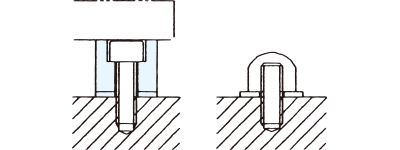

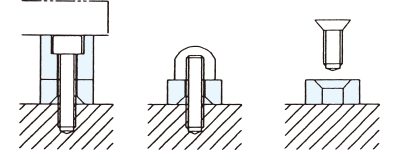

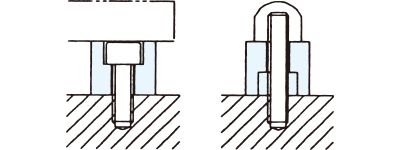

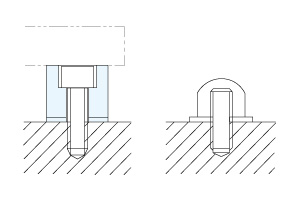

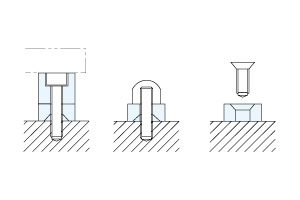

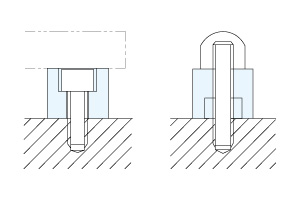

寸法図・サイズ表

選択 オーダーNo. No. A B C D E
950488 11279-08002 12 2 4.5 - -
950489 11279-08003 12 3 4.5 - -
950490 11279-08004 12 4 4.5 - -
950491 11279-08005 12 5 4.5 - -
950492 11279-08006 12 6 4.5 - -
950493 11279-08007 12 7 4.5 - -
950494 11279-08008 12 8 4.5 8 4.5
950495 11279-08009 12 9 4.5 8 4.5
950496 11279-08010 12 10 4.5 8 4.5
950497 11279-08011 12 11 4.5 8 4.5
950498 11279-08020 12 20 4.5 8 4.5
919518 11279-10002 24 2 9 - -
919519 11279-10003 24 3 9 - -
919520 11279-10004 24 4 9 - -
919521 11279-10005 24 5 9 16.4 -
919522 11279-10006 24 6 9 16.4 -
919523 11279-10007 24 7 9 16.4 -
919524 11279-10008 24 8 9 16.4 -
919525 11279-10009 24 9 9 16.4 -
919526 11279-10010 24 10 9 16.4 -
919527 11279-10101 24 10.1 9 16.4 -
919528 11279-10102 24 10.2 9 16.4 -
919529 11279-10103 24 10.3 9 16.4 -
919530 11279-10104 24 10.4 9 16.4 -
919531 11279-10105 24 10.5 9 16.4 -
919532 11279-10106 24 10.6 9 16.4 -
919533 11279-10107 24 10.7 9 16.4 -
919534 11279-10108 24 10.8 9 16.4 -
919535 11279-10109 24 10.9 9 16.4 -
919536 11279-10011 24 11 9 15 8.5
919537 11279-10012 24 12 9 15 8.5
919538 11279-10013 24 13 9 15 8.5
919539 11279-10014 24 14 9 15 8.5
919540 11279-10015 24 15 9 15 8.5
919541 11279-10016 24 16 9 15 8.5
919542 11279-10017 24 17 9 15 8.5
919543 11279-10018 24 18 9 15 8.5
919544 11279-10019 24 19 9 15 8.5
919545 11279-10020 24 20 9 15 8.5
919546 11279-10030 24 30 9 15 8.5
919547 11279-10040 24 40 9 15 8.5
919548 11279-10050 24 50 9 15 8.5
919549 11279-10060 24 60 9 15 8.5
919550 11279-10070 24 70 9 15 8.5
919551 11279-10080 24 80 9 15 8.5
919552 11279-10090 24 90 9 15 8.5
919596 11279-10100 24 100 9 15 8.5
904741 11279-20002 36 2 13 - -
904742 11279-20003 36 3 13 - -
904743 11279-20004 36 4 13 - -
904751 11279-20005 36 5 13 - -
904752 11279-20006 36 6 13 - -
904753 11279-20007 36 7 13 - -
904754 11279-20008 36 8 13 - -
904755 11279-20009 36 9 13 - -
904756 11279-20010 36 10 13 - -
904757 11279-20101 36 10.1 13 - -
904758 11279-20102 36 10.2 13 - -
904759 11279-20103 36 10.3 13 - -
904760 11279-20104 36 10.4 13 - -
904761 11279-20105 36 10.5 13 - -
904762 11279-20106 36 10.6 13 - -
904763 11279-20107 36 10.7 13 - -
904764 11279-20108 36 10.8 13 - -
904765 11279-20109 36 10.9 13 - -
904766 11279-20011 36 11 13 - -
904767 11279-20012 36 12 13 - -
904768 11279-20013 36 13 13 - -
904769 11279-20014 36 14 13 - -
904770 11279-20015 36 15 13 23 12.5
904771 11279-20016 36 16 13 23 13
904772 11279-20017 36 17 13 23 13
904773 11279-20018 36 18 13 23 13
904774 11279-20019 36 19 13 23 14
904775 11279-20020 36 20 13 23 14
904776 11279-20030 36 30 13 23 14
904777 11279-20040 36 40 13 23 14
904778 11279-20050 36 50 13 23 14
904779 11279-20060 36 60 13 23 14
904780 11279-20070 36 70 13 23 14
904781 11279-20080 36 80 13 23 14
904782 11279-20090 36 90 13 23 14
904783 11279-20100 36 100 13 23 14
915892 11279-31002 56 2 18 - -
915893 11279-31003 56 3 18 - -
905061 11279-31004 56 4 18 - -
905062 11279-31005 56 5 18 - -
905063 11279-31006 56 6 18 - -
905064 11279-31007 56 7 18 - -
905065 11279-31008 56 8 18 - -
905066 11279-31009 56 9 18 - -
905067 11279-31010 56 10 18 - -
907011 11279-31101 56 10.1 18 - -
907012 11279-31102 56 10.2 18 - -
907013 11279-31103 56 10.3 18 - -
907014 11279-31104 56 10.4 18 - -
907015 11279-31105 56 10.5 18 - -
907016 11279-31106 56 10.6 18 - -
907017 11279-31107 56 10.7 18 - -
907018 11279-31108 56 10.8 18 - -
907019 11279-31109 56 10.9 18 - -
905068 11279-31011 56 11 18 - -
905069 11279-31012 56 12 18 - -
905070 11279-31013 56 13 18 - -
905071 11279-31014 56 14 18 - -
905072 11279-31015 56 15 18 - -
905073 11279-31016 56 16 18 - -
905074 11279-31017 56 17 18 - -
905075 11279-31018 56 18 18 - -
905076 11279-31019 56 19 18 - -
905077 11279-31020 56 20 18 - -
905078 11279-31025 56 25 18 26 17
905079 11279-31030 56 30 18 26 17
905080 11279-31035 56 35 18 26 17
905081 11279-31040 56 40 18 26 17
905082 11279-31045 56 45 18 26 17
905083 11279-31050 56 50 18 26 17
905084 11279-31060 56 60 18 26 17
905085 11279-31070 56 70 18 26 17
905086 11279-31075 56 75 18 26 17
905087 11279-31080 56 80 18 26 17
905088 11279-31090 56 90 18 26 17
905089 11279-31100 56 100 18 26 17
905090 11279-31120 56 120 18 26 17
905091 11279-31160 56 160 18 26 17
905092 11279-31200 56 200 18 26 17
905093 11279-41025 75 25 18 26 17
905094 11279-41030 75 30 18 26 17
905095 11279-41035 75 35 18 26 17
905096 11279-41040 75 40 18 26 17
905097 11279-41045 75 45 18 26 17
905098 11279-41050 75 50 18 26 17
905099 11279-41075 75 75 18 26 17
905100 11279-41100 75 100 18 26 17
951909 11279-51050 75 50 22 32 22
951910 11279-51075 75 75 22 32 22
951911 11279-51100 75 100 22 32 22
951912 11279-51130 75 130 22 32 22
951913 11279-51150 75 150 22 32 22

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ハイトシリンダー SCM420 11279-08002~08020:焼入HRC57±3
11279-10002~51150:焼入HRC60±3
黒染め

使用例

使用方法

製品画像


11279-08002~08007
11279-08008~08020
11279-20002~20014
11279-20015~20100

11279-10002~10004
11279-10005~10109
11279-10011~10100

11279-31004~31020
11279-31025~31200

11279-41025~51150
