RoHS対応

【廃番】スイングバークランプ

E-9761

  • 9761.jpg

  • 9761.jpg

仕様/価格

オーダーNo. No. 適合ボルト 全長 全巾 厚み 最高許容
締付力kN		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
950732 SBC06060 M6 62 16 16 0.8 0.1 5,450 廃番 お問合わせ 追加 DL DL
950733 SBC08095 M8 95 19 19 2 0.22 5,850 廃番 お問合わせ 追加 DL DL
950734 SBC12125 M12 125 32 32 5 0.8 7,250 廃番 お問合わせ 追加 DL DL
950735 SBC16175 M16 177 38 38 10 1.6 8,600 廃番 お問合わせ 追加 DL DL

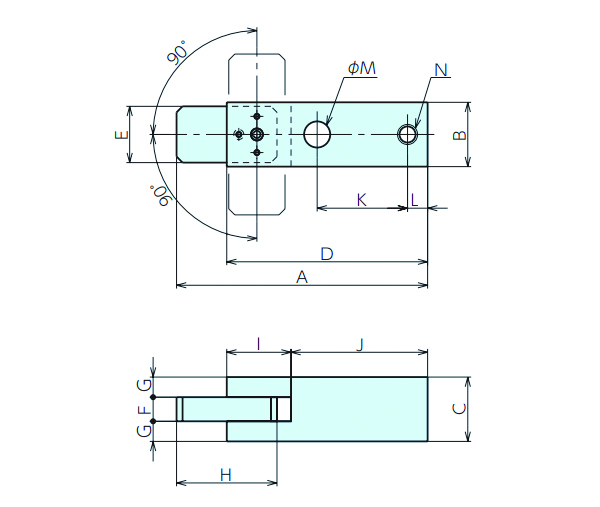

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L M N（並目）
950732 SBC06060 62 16 16 50 15 8 4 25 16.5 33.5 22 5 7 M6x1.0
950733 SBC08095 95 19 19 74 18 10 4.5 42 24 50 32 7 9 M8x1.25
950734 SBC12125 125 32 32 100 28 12 10 50 33 67 45 10 13 M10x1.5
950735 SBC16175 177 38 38 147 34 16 11 70 44 103 67 12 17 M12x1.75

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】スイングバークランプ S45C 焼入HRC30±5 黒染め

特長

■先端のクランプ部は、左右90°にスイングできます。
■先端のクランプ部は、組込まれたプランジャにより、0°、左右90°の位置で止まります。
■限られたスペースでワークの着脱ができます。

使用例・使用説明
