クイックボールロケートエレメント(圧入式テーパーマウント)

E-9659A

仕様/価格

オーダー
外径 総高 適合機種 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
150330 QLE12LSM 22 9 QLE-12(P,PL,PN) 10 3,910 在庫 お問合わせ 追加 DL DL
150331 QLE16LSM 32 12 QLE-16(P,PL,PN) 23 3,910 在庫 お問合わせ 追加 DL DL
150332 QLE21LSM 36 24.5 QLE-21(P,PL,PN) 60 3,910 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C D E
150330 QLE12LSM 18 12 22 9 4.5
150331 QLE16LSM 26 16 32 12 6
150332 QLE21LSM 30 21 36 24.5 11

材質・熱処理・表面処理

名称 材質 熱処理
クイックボールロケートエレメント(圧入式テーパーマウント) SCM440 HRC55

特長

■Q-ロックエレメント ロケーティングピン用のテーパマウントです。
■ベースプレートの下面から圧入できます。

使用例


※ベースプレートを一定方向に押し当てながら、クランプ操作を行ってください。

取付方法

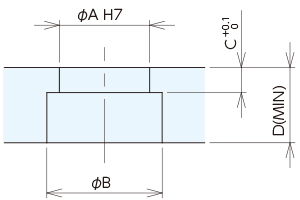

取付加工寸法図

No. A B C D
QLE12LSM 18 23 5 15
QLE16LSM 26 33 6.5 20
QLE21LSM 30 37 14 30
