クイックボールロケートエレメント(レバータイプ)

E-9659A

仕様/価格

オーダー
総高 ピン径 最大クランプ力
kN
最大操作トルク
N.m
質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
150324 QLE12LPL 66.5 12 2.3 1.2 0.07 11,300 在庫 お問合わせ 追加 DL DL
150325 QLE16LPL 74.7 16 5.3 2.5 0.13 11,300 在庫 お問合わせ 追加 DL DL
150326 QLE21LPL 105 21 6.6 5.3 0.27 11,500 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C D E G H I J K
150324 QLE12LPL 22 12 28.5 5.8 M5x0.8 2.5 12 10 45 38
150325 QLE16LPL 32 16 36.7 7.7 M6x1.0 5 18 14 45 38
150326 QLE21LPL 36 21 56 7.7 M8x1.25 5 20 16.5 63 49

材質・熱処理・表面処理

名称 材質 熱処理
クイックボールロケートエレメント(レバータイプ) 本体:SCM440
鋼球:SUJ2
レバー:亜鉛ダイカスト
HRC53±3
鋼球:HRC60

特長

■ジグプレートの位置決めとクランプを同時に行う位置決めユニットです。
■ジグプレートの着脱作業の時間短縮ができます。
■工具を使わずレバー操作により、組込まれた精密球が3方向に広がりロックします。
■回り止め機能により、ワンハンドで操作ができます。
■ピンは取外しができるのでジグプレート変更後も使用できます。
■ジグプレートに案内ブッシュ、機械側のプレートにはテーパマウントをセットしてください。
■フランジ端面の一部をカットし、2種類の取付方法に対応します。
■繰返し位置決め精度は30μm以内になります。(複数個使用の場合)

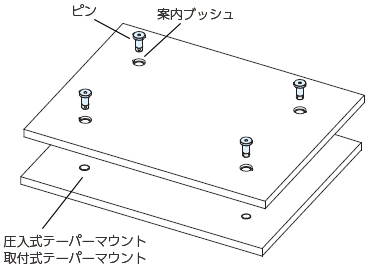

使用例


※ベースプレートを一定方向に押し当てながら、クランプ操作を行ってください。

取付方法

取付加工寸法図

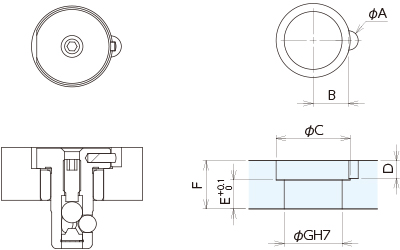

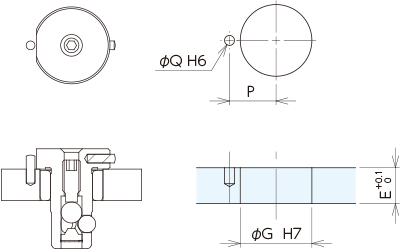

ロケーティングピンを埋め込む場合                             ロケーティングピンを埋め込まない場合

                                                                            ※使用時はQ部に平行ピンを打ち込んでご使用ください。
                                                                            ※使用するピンはお客様にてご用意ください。(平行ピンA種)

A B C D E F G
QLE12L 6 11 23 5.5 9 15 18
QLE16L 8 16 33 7 12 20 26
QLE21L 8 18 37 7 22 30 30

※使用されるプレートの厚みから取付方法をご選択ください。
