RoHS対応

【廃番】プレーンクランプライト

E-9405L

仕様/価格(1個価格)

オーダーNo. No. 適合ボルト 全長 全巾 厚み 許容荷重kN 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
957661 PLL12080 M12 80 36 17 37 92 1,480 廃番 お問合わせ 追加 DL DL
957662 PLL12140 M12 140 36 21 20 182 1,940 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J
957661 PLL12080 80 36 17 13 30 13 25 25 10.5 10.5
957662 PLL12140 140 36 21 65 35 13 25 25 12.5 12.5

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】プレーンクランプライト A7075(鍛造) T6処理 アルマイト処理

特長

■アルミニウム合金製で重量は鋼製クランプの1/3。
■材料はアルミニウム合金中最高のA7075を使用し、鍛造・T6処理によりさらに強度を高めました。
■追加工が容易にできます。
■アルマイト処理により防食性・耐摩耗性を高めています。

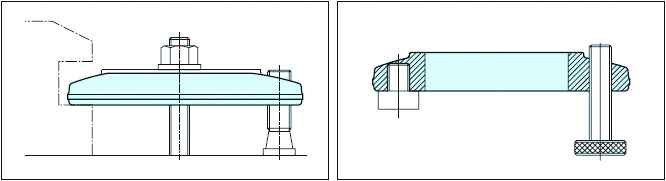

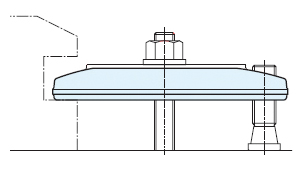

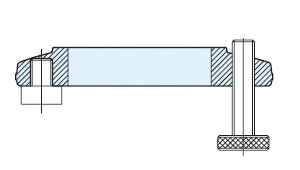

使用例
