特注品例

カタログ掲載品への追加工

寸法変更品

専用設計品

T溝(キー溝) の変更・追加工について

パレット別　加工可能サイズ

単位：mm

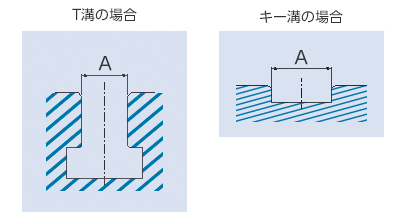

パレットサイズ	加工ができるＴ溝(キー溝)サイズ(A寸法図)
□300	12,14,16
□400	12,14,16,18
□500	12,14,16,18
□630	12,14,16,18
□800	12,14,16,18
□1000	12,14,16,18,20,22,24

追加工や寸法変更を行う場合は、上記パレットサイズとA寸法の範囲でご検討ください。
パレットサイズによって加工ができるサイズが異なりますのでご注意ください。
T溝の加工はイケール本体（標準品/寸法変更品）で「スタンダートタイプ」をご選択された場合のみ承ります。

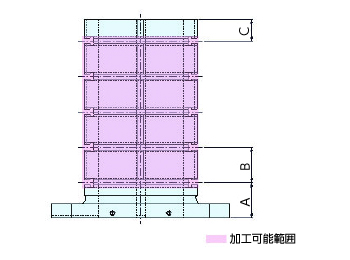

加工可能範囲

単位：mm

Ｔ溝(キー溝)サイズ	A (ベース部底面からの最小値)	B (推奨する溝間ピッチの最小値)	C (上面からの最小値)
12	125	75	50
14	125	100	50
16	125	100	50
18	125	100	50
22	125	125	100

※A寸法は□300の場合は95㎜、□1000の場合は135㎜となります。

T溝（キー溝）の追加や位置を変更する場合は、上記A、B、C寸法の範囲内でご検討ください。
各A、C寸法は最小値です。これ以下の寸法にならないようご注意ください。
B寸法はこれ以下の寸法でも製作は可能ですが、本体強度保持のためピッチを広くすることを推奨します。

タップ穴の変更・追加工について

パレット別　加工可能サイズ

パレットサイズ	タップ穴呼び
□300	M8、M10、M12
□400	M8、M10、M12、M16
□500	M8、M10、M12、M16
□630	M8、M10、M12、M16
□800	M8、M10、M12、M16
□1000	M8、M10、M12、M16、M18，M20

タップ穴呼び=ねじの外径の直径mm

タップ穴の追加工や寸法変更を行う場合は、上記「タップ穴予備」の寸法の範囲でご検討ください。
パレットサイズによって加工ができるサイズが異なりますのでご注意ください。
タップ穴の加工はイケール本体（標準品/寸法変更品）で「スタンダートタイプ」「軽量タイプ」どちらでも承ります。

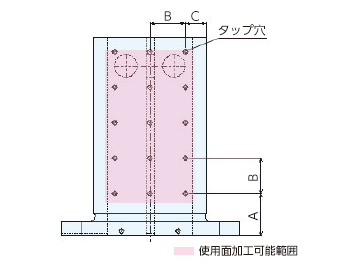

タップ穴サイズ別　加工可能範囲

スタンダートタイプ

単位：mm

タップ穴呼び	A (ベース部底面からの最小値)	B (推奨する穴間ピッチの最小値)	C (左右端面の最小値)
M8	125	50	20
M10	125	50	25
M12	125	50	30
M14	125	50	30
M16	125	50	35
M18	125	100	40
M20	125	100	45

※A寸法は□300の場合は95㎜、□1000の場合は135㎜となります。

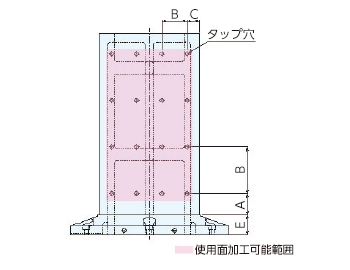

軽量タイプ

単位：mm

タップ穴呼び	A (最小タップ穴位置)	B (推奨する穴間ピッチの最小値)	C (左右端面の最小値)	E (ベース部の厚み)
M8	10	50	15	カタログ掲載品を ご参照ください
M10	10	50	20
M12	15	50	20
M14	15	50	20
M16	15	50	25
M18	20	100	25
M20	20	100	30

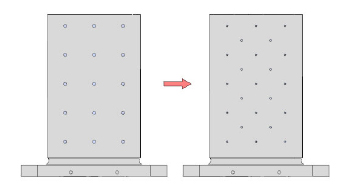

使用面にタップ穴の追加や位置を変更する場合は、上記A、B、C寸法の範囲内でご検討ください。
各A、C寸法は最小値です。これ以下の寸法にならないようご注意ください。
軽量タイプの場合は、ベース部底面からの最小タップ穴位置がA寸法+E寸法をしてください。
B寸法はこれ以下の寸法でも製作は可能ですが、本体強度保持のためピッチを広くすることを推奨します。
Ｅ寸法はイケール本体の全長や厚みによって変動します。カタログ掲載品のＥ寸法をご参照ください。

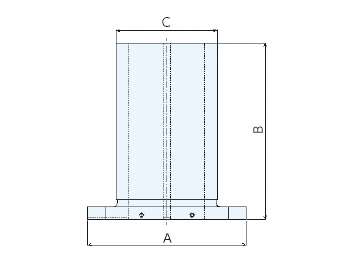

本体寸法の変更について

パレット別　最小・最大製作可能寸法

単位：mm

A	B	C
パレットサイズ	最大高さ	最小厚み	最大厚み
□300	350	150	200
□400	700	200	250
□500	700	250	350
□630	800	300	450
□800	ご相談ください		550
□1000			600

カタログ掲載品以外の寸法で製作が必要な場合は、上記A、B、Cの範囲内でご検討ください。
上記表は製作可能寸法の最大値となります。
10㎜単位で製作致します。
オーバーハング仕様（パレットサイズよりB寸法が大きい仕様）の場合はより機械の旋回径と重量の注意が必要です。
※専用設計品はご相談ください。

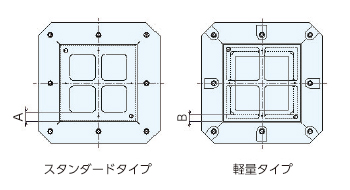

使用面の厚み寸法について

単位：mm

パレットサイズ	A (スタンダートタイプ)	B (軽量タイプ)
□300	40	20
□400	50	25
□500	50	25
□630	50	35
□800	50	35
□1000	65	-

使用面の厚み寸法をお選びください。
T溝加工が必要な場合は、標準タイプをお選びください。（軽量タイプには加工ができません）
ベース部上面の形状はスタンダートタイプと軽量タイプは異なりますのでご注意ください。
パレットサイズが□1000の場合、軽量タイプは製作できません。

価格について

加工種類	目安価格
T溝追加/1面1本あたり(18mmの場合)	27,000
タップ穴追加/1箇所あたり(M16の場合)	3,500

上記は目安金額となります。加工内容や個数、寸法によって変動します。

お見積り方法

搭載を予定する機械名と合わせて、ご希望される寸法や追加工など詳細情報をお取引販売店様または弊社までご連絡ください。
（ご販売店照会はこちら）
お客様で製作された図面（CADデーター可）やポンチ絵などがございましたら、あわせてご連絡ください。
弊社営業担当と詳細な打合せをご希望される場合こちらからご連絡ください。

ご注意事項

①納入させていただく製品は使用面は0.4～0.5㎜のセルフカット代が設けてあります。
②製品精度やエッジロケーターへの引込み用タップ穴位置、底面の油溝、付属品（アイボルト、天蓋）等に関しまして、特別なご指示がない場合は、弊社標準品に基づきます。（弊社標準品の規格は製品ページをご覧ください。スタンダートタイプ　軽量タイプ）
製品重量に関しまして、見積時に必要に応じてお問合せください。
※①②は専用設計品は除きます。
