RoHS対応

Tスロットボルト

E-9464

  • Tスロットボルト PIC1

  • Tスロットボルト PIC1

仕様/価格（1本価格）

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合T溝巾 ネジ径（並目） ネジ長 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
916049 BT06025M 6 M6x1.0 15 9 2,610 在庫 在庫〇 追加 DL DL
916050 BT06040M 6 M6x1.0 28 12 2,810 在庫 在庫〇 追加 DL DL
916051 BT06063M 6 M6x1.0 40 18 1,440 廃番 在庫〇 追加 DL DL
916052 BT08032M 8 M8x1.25 22 20 2,510 在庫 在庫〇 追加 DL DL
916053 BT08050M 8 M8x1.25 35 25 2,610 在庫 在庫〇 追加 DL DL
916054 BT08080M 8 M8x1.25 50 30 2,910 在庫 在庫△ 追加 DL DL
916055 BT10040M 10 M10x1.5 30 30 2,490 在庫 在庫〇 追加 DL DL
916056 BT10063M 10 M10x1.5 45 50 2,560 在庫 在庫△ 追加 DL DL
916057 BT10100M 10 M10x1.5 60 70 2,670 在庫 お問合わせ 追加 DL DL
916058 BT12050M 12 M12x1.75 33 60 2,320 在庫 在庫〇 追加 DL DL
916059 BT12063M 12 M12x1.75 40 65 2,390 在庫 在庫〇 追加 DL DL
916060 BT12080M 12 M12x1.75 55 75 2,590 在庫 在庫〇 追加 DL DL
916061 BT12125M 12 M12x1.75 75 110 2,810 在庫 在庫〇 追加 DL DL
916062 BT12200M 12 M12x1.75 120 160 3,770 在庫 在庫〇 追加 DL DL
916063 BT12050T 14 M12x1.75 35 70 2,390 在庫 在庫〇 追加 DL DL
916064 BT12063T 14 M12x1.75 45 80 2,440 在庫 お問合わせ 追加 DL DL
916065 BT12080T 14 M12x1.75 55 100 2,590 在庫 在庫〇 追加 DL DL
916066 BT12125T 14 M12x1.75 75 120 3,040 在庫 在庫△ 追加 DL DL
916067 BT12200T 14 M12x1.75 120 180 3,560 在庫 在庫〇 追加 DL DL
916068 BT14063T 16 M14x2 45 115 2,960 在庫 在庫〇 追加 DL DL
916069 BT14100T 16 M14x2 65 150 3,290 在庫 在庫△ 追加 DL DL
916070 BT14160T 16 M14x2 100 220 3,700 在庫 在庫〇 追加 DL DL
916071 BT14250T 16 M14x2 150 300 4,770 在庫 在庫〇 追加 DL DL
916072 BT16063M 16 M16x2 45 140 3,080 在庫 在庫〇 追加 DL DL
916073 BT16080M 16 M16x2 55 160 3,280 在庫 在庫〇 追加 DL DL
916074 BT16100M 16 M16x2 65 180 3,490 在庫 在庫〇 追加 DL DL
916075 BT16160M 16 M16x2 100 270 4,000 在庫 在庫〇 追加 DL DL
916076 BT16200M 16 M16x2 125 315 4,540 在庫 在庫〇 追加 DL DL
916077 BT16250M 16 M16x2 150 380 5,050 在庫 在庫〇 追加 DL DL
916078 BT16063T 18 M16x2 45 160 3,280 在庫 在庫〇 追加 DL DL
916079 BT16080T 18 M16x2 55 185 3,490 在庫 お問合わせ 追加 DL DL
916080 BT16100T 18 M16x2 65 203 3,560 在庫 お問合わせ 追加 DL DL
916081 BT16160T 18 M16x2 100 280 4,060 在庫 在庫〇 追加 DL DL
916082 BT16200T 18 M16x2 125 330 4,540 在庫 在庫〇 追加 DL DL
916083 BT16250T 18 M16x2 150 430 5,150 在庫 在庫〇 追加 DL DL
916084 BT20080M 20 M20x2.5 55 290 4,540 在庫 在庫〇 追加 DL DL
916085 BT20100M 20 M20x2.5 65 340 4,770 在庫 在庫〇 追加 DL DL
916086 BT20125M 20 M20x2.5 85 390 4,910 在庫 在庫〇 追加 DL DL
916087 BT20160M 20 M20x2.5 110 470 5,300 在庫 在庫〇 追加 DL DL
916088 BT20200M 20 M20x2.5 125 550 6,450 在庫 在庫〇 追加 DL DL
916089 BT20250M 20 M20x2.5 150 670 7,600 在庫 お問合わせ 追加 DL DL
916090 BT20315M 20 M20x2.5 190 800 8,500 在庫 在庫〇 追加 DL DL
916091 BT20080T 22 M20x2.5 55 330 4,540 在庫 在庫〇 追加 DL DL
916092 BT20100T 22 M20x2.5 65 400 4,770 在庫 在庫〇 追加 DL DL
916093 BT20125T 22 M20x2.5 85 428 4,870 在庫 在庫〇 追加 DL DL
916094 BT20160T 22 M20x2.5 110 500 5,700 在庫 在庫〇 追加 DL DL
916095 BT20200T 22 M20x2.5 125 570 6,650 在庫 お問合わせ 追加 DL DL
916096 BT20250T 22 M20x2.5 150 680 7,600 在庫 在庫〇 追加 DL DL
916097 BT20315T 22 M20x2.5 190 820 8,600 在庫 在庫〇 追加 DL DL
916098 BT24100M 24 M24x3 70 540 7,050 在庫 在庫〇 追加 DL DL
916099 BT24125M 24 M24x3 85 600 7,600 在庫 在庫〇 追加 DL DL
916100 BT24160M 24 M24x3 110 770 8,200 在庫 在庫△ 追加 DL DL
916101 BT24200M 24 M24x3 125 900 9,000 在庫 在庫〇 追加 DL DL
916102 BT24250M 24 M24x3 150 960 9,900 在庫 在庫〇 追加 DL DL
916103 BT24315M 24 M24x3 190 1270 12,800 在庫 在庫〇 追加 DL DL
916104 BT24400M 24 M24x3 240 1410 15,500 在庫 在庫〇 追加 DL DL
916105 BT24100T 28 M24x3 70 650 7,050 在庫 在庫〇 追加 DL DL
916106 BT24125T 28 M24x3 85 720 7,800 在庫 在庫〇 追加 DL DL
916107 BT24160T 28 M24x3 110 800 8,550 在庫 在庫〇 追加 DL DL
916108 BT24200T 28 M24x3 125 950 9,300 在庫 在庫〇 追加 DL DL
916109 BT24250T 28 M24x3 150 1120 10,500 在庫 在庫〇 追加 DL DL
916110 BT24315T 28 M24x3 190 1350 13,100 在庫 在庫〇 追加 DL DL
916111 BT24400T 28 M24x3 240 1490 15,600 在庫 在庫〇 追加 DL DL
916112 BT30125T 36 M30x3.5 80 1250 18,200 在庫 在庫△ 追加 DL DL
916113 BT30160T 36 M30x3.5 110 1440 19,500 在庫 在庫〇 追加 DL DL
916114 BT30200T 36 M30x3.5 135 1630 22,900 在庫 在庫〇 追加 DL DL
916115 BT30250T 36 M30x3.5 150 1920 24,900 在庫 在庫〇 追加 DL DL
916116 BT30315T 36 M30x3.5 200 2300 27,200 在庫 在庫〇 追加 DL DL
916117 BT30500T 36 M30x3.5 300 3300 35,300 在庫 在庫〇 追加 DL DL
916118 BT36160T 42 M36x4 100 2200 46,200 在庫 在庫〇 追加 DL DL
916119 BT36250T 42 M36x4 175 2820 46,500 在庫 在庫△ 追加 DL DL
916120 BT36400T 42 M36x4 250 3930 66,500 在庫 在庫〇 追加 DL DL
916121 BT36600T 42 M36x4 340 5480 27,800 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A（並目） B C D E F
916049 BT06025M M6x1.0 25 15 5.7 10 4
916050 BT06040M M6x1.0 40 28 5.7 10 4
916051 BT06063M M6x1.0 63 40 5.7 10 4
916052 BT08032M M8x1.25 32 22 7.7 13 6
916053 BT08050M M8x1.25 50 35 7.7 13 6
916054 BT08080M M8x1.25 80 50 7.7 13 6
916055 BT10040M M10x1.5 40 30 9.7 15 6
916056 BT10063M M10x1.5 63 45 9.7 15 6
916057 BT10100M M10x1.5 100 60 9.7 15 6
916058 BT12050M M12x1.75 50 33 11.7 18 7
916059 BT12063M M12x1.75 63 40 11.7 18 7
916060 BT12080M M12x1.75 80 55 11.7 18 7
916061 BT12125M M12x1.75 125 75 11.7 18 7
916062 BT12200M M12x1.75 200 120 11.7 18 7
916063 BT12050T M12x1.75 50 35 13.7 22 8
916064 BT12063T M12x1.75 63 45 13.7 22 8
916065 BT12080T M12x1.75 80 55 13.7 22 8
916066 BT12125T M12x1.75 125 75 13.7 22 8
916067 BT12200T M12x1.75 200 120 13.7 22 8
916068 BT14063T M14x2 63 45 15.7 25 9
916069 BT14100T M14x2 100 65 15.7 25 9
916070 BT14160T M14x2 160 100 15.7 25 9
916071 BT14250T M14x2 250 150 15.7 25 9
916072 BT16063M M16x2 63 45 15.7 25 9
916073 BT16080M M16x2 80 55 15.7 25 9
916074 BT16100M M16x2 100 65 15.7 25 9
916075 BT16160M M16x2 160 100 15.7 25 9
916076 BT16200M M16x2 200 125 15.7 25 9
916077 BT16250M M16x2 250 150 15.7 25 9
916078 BT16063T M16x2 63 45 17.7 28 10
916079 BT16080T M16x2 80 55 17.7 28 10
916080 BT16100T M16x2 100 65 17.7 28 10
916081 BT16160T M16x2 160 100 17.1 28 10
916082 BT16200T M16x2 200 125 17.7 28 10
916083 BT16250T M16x2 250 150 17.7 28 10
916084 BT20080M M20x2.5 80 55 19.7 32 12
916085 BT20100M M20x2.5 100 65 19.7 32 12
916086 BT20125M M20x2.5 125 85 19.7 32 12
916087 BT20160M M20x2.5 160 110 19.7 32 12
916088 BT20200M M20x2.5 200 125 19.7 32 12
916089 BT20250M M20x2.5 250 150 19.7 32 12
916090 BT20315M M20x2.5 315 190 19.7 32 12
916091 BT20080T M20x2.5 80 55 21.7 35 14
916092 BT20100T M20x2.5 100 65 21.7 35 14
916093 BT20125T M20x2.5 125 85 21.7 35 14
916094 BT20160T M20x2.5 160 110 21.7 35 14
916095 BT20200T M20x2.5 200 125 21.7 35 14
916096 BT20250T M20x2.5 250 150 21.7 35 14
916097 BT20315T M20x2.5 315 190 21.7 35 14
916098 BT24100M M24x3 100 70 23.7 40 16
916099 BT24125M M24x3 125 85 23.7 40 16
916100 BT24160M M24x3 160 110 23.7 40 16
916101 BT24200M M24x3 200 125 23.7 40 16
916102 BT24250M M24x3 250 150 23.7 40 16
916103 BT24315M M24x3 315 190 23.7 40 16
916104 BT24400M M24x3 400 240 23.7 40 16
916105 BT24100T M24x3 100 70 27.7 44 18
916106 BT24125T M24x3 125 85 27.7 44 18
916107 BT24160T M24x3 160 110 27.7 44 18
916108 BT24200T M24x3 200 125 27.7 44 18
916109 BT24250T M24x3 250 150 27.7 44 18
916110 BT24315T M24x3 315 190 27.7 44 18
916111 BT24400T M24x3 400 240 27.7 44 18
916112 BT30125T M30x3.5 125 80 35.6 54 22
916113 BT30160T M30x3.5 160 110 35.6 54 22
916114 BT30200T M30x3.5 200 135 35.6 54 22
916115 BT30250T M30x3.5 250 150 35.6 54 22
916116 BT30315T M30x3.5 315 200 35.6 54 22
916117 BT30500T M30x3.5 500 300 35.6 54 22
916118 BT36160T M36x4 160 100 41.6 65 26
916119 BT36250T M36x4 250 175 41.6 65 26
916120 BT36400T M36x4 400 250 41.6 65 26
916121 BT36600T M36x4 600 340 41.6 65 26

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
Tスロットボルト S45C 焼入HRC30±5 黒染め

特長

[強度区分]
BT06025M～12200T：10.9
BT14036T～36600Ｔ：8.8

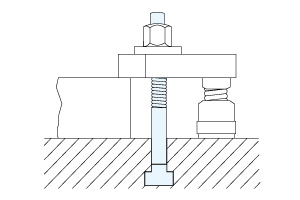

使用例
