Name: 工作用定盤
Brand: Nabeya

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。

選択	オーダーNo.	No.	サイズ			吊り穴	T溝本数	リブ数	許容荷重kN	質量kg	価格	在庫設定	在庫情報	製品BOX
選択	オーダーNo.	No.	サイズ			吊り穴	T溝本数	リブ数	許容荷重kN	質量kg	価格	在庫設定	在庫情報	製品BOX
	900956	KT1	900	900	125	90x50	2	2x2	31.5	334	695,000	×	お問合わせ	追加
	900957	KT2	1200	900	125	90x50	2	3x2	31.5	441	950,000	×	お問合わせ	追加
	900958	KT3	1800	900	150	100x50	2	3x2	31.5	783	1,400,000	×	お問合わせ	追加
	902521	KT3R	1500	1000	150	φ50	3	3x2	31.5	702	1,380,000	×	お問合わせ	追加
	900959	KT4	1800	1200	175	φ50	3	4x2	50	1199	2,070,000	×	お問合わせ	追加
	900960	KT5	2000	1000	150	φ50	3	4x2	31.5	1009	1,730,000	×	お問合わせ	追加
	900961	KT6	2400	1200	200	φ50	4	6x3	56	1672	3,070,000	×	お問合わせ	追加
	900962	KT7	3000	1500	250	100x50	4	6x3	90	3354	5,400,000	×	お問合わせ	追加

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。

オーダーNo.	No.	A	B	C	D	E	F	G	H	I
900956	KT1	900	900	125	40	25	20	305	290	0.052
900957	KT2	1200	900	125	40	25	20	305	290	0.06
900958	KT3	1800	900	150	50	25	20	305	290	0.084
902521	KT3R	1500	1000	150	45	25	20	200	300	0.076
900959	KT4	1800	1200	175	50	30	25	200	400	0.088
900960	KT5	2000	1000	150	50	30	25	250	250	0.092
900961	KT6	2400	1200	200	50	30	25	150	300	0.108
900962	KT7	3000	1500	250	60	35	35	210	360	0.136

名称	材質	熱処理
工作用定盤	FC250	焼鈍

■機械・機器の組付け、調整、運転確認などの作業にご使用いただけます。
■治具などはＴ溝を利用して位置決めや固定できます。
■多面配置できます。

[構造]リブ構造品
[使用面]機械仕上

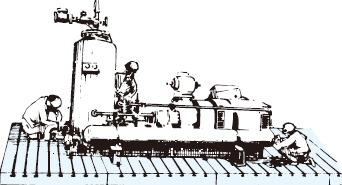

試運転、機械のテスト、組立等に使用します。

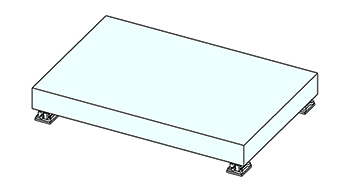

●据付例

下記条件による「はりの計算」に基づき算出、編集設定した値です。定盤選定時の目安としてください。

荷重条件：中央部に集中荷重

支持条件：両端自由支持

レベリングブロック

直置き

位置決め締結

ベース・部材
