• NBK

箱型定盤

E-9127(A,B)

仕様/価格

タイプ オーダー
No.
No. サイズ 平面度 吊り穴 リブ数 許容荷重
kN
質量
kg
価格 在庫設定 在庫情報 製品BOX
機械仕上 940684 CP02020M 200 200 50 0.029 - 1x1 0.5 5 16,500 在庫 在庫〇 追加
機械仕上 940685 CP02525M 250 250 50 0.033 - 1x1 0.5 7 21,400 在庫 入荷予定 追加
機械仕上 940686 CP02530M 300 250 50 0.036 - 1x1 0.5 9 24,300 在庫 在庫〇 追加
機械仕上 940687 CP03030M 300 300 50 0.038 - 1x1 0.5 12 30,700 在庫 在庫〇 追加
機械仕上 940688 CP03035M 350 300 50 0.041 - 1x1 0.5 13 36,700 在庫 在庫〇 追加
機械仕上 940689 CP03040M 400 300 60 0.043 - 1x1 0.5 16 37,900 在庫 在庫〇 追加
機械仕上 940690 CP03045M 450 300 60 0.046 - 1x1 0.5 21 46,200 在庫 在庫〇 追加
機械仕上 940691 CP03540M 400 350 60 0.045 - 1x1 1 22 39,600 在庫 在庫〇 追加
機械仕上 940692 CP04545M 450 450 75 0.052 - 2x2 1.6 36 65,000 在庫 在庫〇 追加
機械仕上 940693 CP04560M 600 450 100 0.06 - 1x1 2 49 102,000 在庫 在庫△ 追加
機械仕上 940694 CP05050M 500 500 75 0.057 - 2x2 1.6 42 102,000 在庫 在庫△ 追加
機械仕上 940695 CP05075M 750 500 100 0.07 - 1x2 4 77 172,000 在庫 在庫△ 追加
機械仕上 940696 CP06060M 600 600 100 0.066 - 2x2 2 67 115,000 在庫 在庫△ 追加
機械仕上 940697 CP06090M 900 600 100 0.082 - 1x2 4 108 195,000 在庫 在庫△ 追加
機械仕上 940698 CP07510M 1000 750 125 0.096 Φ40 2x3 8 221 447,000 在庫 在庫△ 追加
機械仕上 940699 CP09090M 900 900 125 0.095 Φ40 2x2 8 230 435,000 在庫 在庫〇 追加
機械仕上 940700 CP09012M 1200 900 125 0.11 Φ40 2x2 8 304 600,000 在庫 在庫〇 追加
機械仕上 940701 CP09018M 1800 900 150 0.144 Φ40 2x2 8 509 875,000 在庫 在庫〇 追加
機械仕上 940702 CP10010M 1000 1000 125 0.104 Φ40 2x2 8 285 585,000 在庫 在庫〇 追加
機械仕上 940703 CP10012M 1200 1000 150 0.115 Φ40 2x3 8 384 720,000 在庫 在庫〇 追加
機械仕上 940704 CP10015M 1500 1000 150 0.13 Φ40 2x3 8 454 820,000 在庫 在庫△ 追加
機械仕上 940705 CP10020M 2000 1000 150 0.159 Φ40 2x3 8 617 1,080,000 × 在庫△ 追加
機械仕上 940706 CP12012M 1200 1200 150 0.123 100×50 3x3 12.5 405 760,000 × 在庫〇 追加
機械仕上 940707 CP12018M 1800 1200 175 0.154 100×50 3x4 12.5 610 1,020,000 × お問合わせ 追加
機械仕上 940708 CP12024M 2400 1200 200 0.189 100×45 3x7 16 1295 2,120,000 × 在庫△ 追加
機械仕上 940709 CP15030M 3000 1500 250 0.233 Φ60 3x6 25 2343 3,490,000 × お問合わせ 追加
機械仕上 940711 CP20020M 2000 2000 320 0.198 Φ60 3x3 25 2288 3,430,000 × お問合わせ 追加
機械仕上 940712 CP20030M 3000 2000 270 0.25 Φ60 4x6 25 3475 5,200,000 × お問合わせ 追加
摺合B級 940721 CP02020B 200 200 50 0.019 - 1x1 0.5 5 30,500 在庫 在庫△ 追加
摺合B級 940722 CP02525B 250 250 50 0.022 - 1x1 0.5 7 39,100 在庫 在庫△ 追加
摺合B級 940723 CP02530B 300 250 50 0.023 - 1x1 0.5 9 40,300 在庫 在庫△ 追加
摺合B級 940724 CP03030B 300 300 50 0.025 - 1x1 0.5 12 42,400 在庫 入荷予定 追加
摺合B級 940725 CP03035B 350 300 50 0.026 - 1x1 0.5 13 48,100 在庫 在庫△ 追加
摺合B級 940726 CP03040B 400 300 60 0.028 - 1x1 0.5 16 53,500 在庫 在庫△ 追加
摺合B級 940727 CP03045B 450 300 60 0.03 - 1x1 0.5 21 71,500 在庫 在庫△ 追加
摺合B級 940728 CP03540B 400 350 60 0.029 - 1x1 1 22 68,000 在庫 在庫△ 追加
摺合B級 940729 CP04545B 450 450 75 0.033 - 2x2 1.6 36 119,000 在庫 在庫△ 追加
摺合B級 940730 CP04560B 600 450 100 0.038 - 1x1 2 49 164,000 在庫 在庫△ 追加
摺合B級 940731 CP05050B 500 500 75 0.036 - 2x2 1.6 42 142,000 在庫 在庫△ 追加
摺合B級 940732 CP05075B 750 500 100 0.046 - 1x2 4 77 293,000 在庫 入荷予定 追加
摺合B級 940733 CP06060B 600 600 100 0.042 - 2x2 2 67 205,000 在庫 お問合わせ 追加
摺合B級 940734 CP06090B 900 600 100 0.051 - 1x2 4 108 319,000 在庫 お問合わせ 追加
摺合B級 940735 CP07510B 1000 750 125 0.06 Φ40 2x3 8 221 535,000 在庫 在庫△ 追加
摺合B級 940736 CP09090B 900 900 125 0.059 Φ40 2x2 8 230 489,000 在庫 お問合わせ 追加
摺合B級 940737 CP09012B 1200 900 125 0.068 Φ40 2x2 8 304 820,000 × お問合わせ 追加
摺合B級 940738 CP09018B 1800 900 150 0.088 Φ40 2x2 8 509 1,420,000 × お問合わせ 追加
摺合B級 940739 CP10010B 1000 1000 125 0.065 Φ40 2x2 8 285 665,000 × お問合わせ 追加
摺合B級 940740 CP10012B 1200 1000 150 0.07 Φ40 2x3 8 384 1,040,000 × お問合わせ 追加
摺合B級 940741 CP10015B 1500 1000 150 0.08 Φ40 2x3 8 454 1,080,000 × お問合わせ 追加
摺合B級 940742 CP10020B 2000 1000 150 0.097 Φ40 2x3 8 617 1,600,000 × お問合わせ 追加
摺合B級 940743 CP12012B 1200 1200 150 0.076 100×50 3x3 12.5 405 1,140,000 × お問合わせ 追加
摺合B級 940744 CP12018B 1800 1200 175 0.095 100×50 3x4 12.5 610 1,780,000 × お問合わせ 追加
摺合B級 940745 CP12024B 2400 1200 200 0.115 100×45 3x7 16 1295 2,820,000 × お問合わせ 追加
摺合B級 940746 CP15030B 3000 1500 250 0.142 Φ60 3x6 25 2343 4,480,000 × お問合わせ 追加
摺合B級 940748 CP20020B 2000 2000 320 0.121 Φ60 3x3 25 2288 都度見積 × お問合わせ 追加
摺合B級 940749 CP20030B 3000 2000 270 0.152 Φ60 4x6 25 3475 都度見積 × お問合わせ 追加
摺合A級 940758 CP02020A 200 200 50 0.01 - 1x1 0.5 5 36,300 在庫 在庫△ 追加
摺合A級 940759 CP02525A 250 250 50 0.011 - 1x1 0.5 7 45,600 在庫 在庫△ 追加
摺合A級 940760 CP02530A 300 250 50 0.012 - 1x1 0.5 9 46,700 在庫 在庫△ 追加
摺合A級 940761 CP03030A 300 300 50 0.012 - 1x1 0.5 12 56,500 在庫 在庫△ 追加
摺合A級 940762 CP03035A 350 300 50 0.013 - 1x1 0.5 13 58,000 在庫 在庫△ 追加
摺合A級 940763 CP03040A 400 300 60 0.014 - 1x1 0.5 16 65,500 在庫 在庫△ 追加
摺合A級 940764 CP03045A 450 300 60 0.015 - 1x1 0.5 21 82,000 在庫 在庫△ 追加
摺合A級 940765 CP03540A 400 350 60 0.015 - 1x1 1 22 81,000 在庫 お問合わせ 追加
摺合A級 940766 CP04545A 450 450 75 0.016 - 2x2 1.6 36 135,000 在庫 在庫△ 追加
摺合A級 940767 CP04560A 600 450 100 0.019 - 1x1 2 49 189,000 在庫 在庫△ 追加
摺合A級 940768 CP05050A 500 500 75 0.018 - 2x2 1.6 42 165,000 在庫 在庫△ 追加
摺合A級 940769 CP05075A 750 500 100 0.022 - 1x2 4 77 350,000 在庫 お問合わせ 追加
摺合A級 940770 CP06060A 600 600 100 0.021 - 2x2 2 67 226,000 在庫 お問合わせ 追加
摺合A級 940771 CP06090A 900 600 100 0.026 - 1x2 4 108 374,000 在庫 お問合わせ 追加
摺合A級 940772 CP07510A 1000 750 125 0.03 Φ40 2x3 8 221 550,000 在庫 お問合わせ 追加
摺合A級 940773 CP09090A 900 900 125 0.029 Φ40 2x2 8 230 530,000 × お問合わせ 追加
摺合A級 940774 CP09012A 1200 900 125 0.034 Φ40 2x2 8 304 970,000 × お問合わせ 追加
摺合A級 940775 CP09018A 1800 900 150 0.044 Φ40 2x2 8 509 1,590,000 × お問合わせ 追加
摺合A級 940776 CP10010A 1000 1000 125 0.032 Φ40 2x2 8 285 680,000 × お問合わせ 追加
摺合A級 940777 CP10012A 1200 1000 150 0.035 Φ40 2x3 8 384 1,190,000 × お問合わせ 追加
摺合A級 940778 CP10015A 1500 1000 150 0.04 Φ40 2x3 8 454 1,230,000 × お問合わせ 追加
摺合A級 940779 CP10020A 2000 1000 150 0.049 Φ40 2x3 8 617 1,790,000 × お問合わせ 追加
摺合A級 940780 CP12012A 1200 1200 150 0.038 100×50 3x3 12.5 405 1,340,000 × お問合わせ 追加
摺合A級 940781 CP12018A 1800 1200 175 0.047 100×50 3x4 12.5 610 2,040,000 × お問合わせ 追加
摺合A級 940782 CP12024A 2400 1200 200 0.058 100×45 3x7 16 1295 3,170,000 × お問合わせ 追加
摺合A級 940783 CP15030A 3000 1500 250 0.071 Φ60 3x6 25 2343 5,300,000 × お問合わせ 追加
摺合A級 940785 CP20020A 2000 2000 320 0.061 Φ60 3x3 25 2288 都度見積 × お問合わせ 追加
摺合A級 940786 CP20030A 3000 2000 270 0.076 Φ60 4x6 25 3475 都度見積 × お問合わせ 追加

寸法図・サイズ表

選択 オーダー
No.
No. A B C D E F I J K
940684 CP02020M 200 200 50 9 8 7 - - 0.029
940685 CP02525M 250 250 50 10 8 8 - - 0.033
940686 CP02530M 300 250 50 10 8 8 - - 0.036
940687 CP03030M 300 300 50 12 10 10 - - 0.038
940688 CP03035M 350 300 50 12 10 10 - - 0.041
940689 CP03040M 400 300 60 12 10 10 - - 0.043
940690 CP03045M 450 300 60 15 12 10 - - 0.046
940691 CP03540M 400 350 60 15 12 10 - - 0.045
940692 CP04545M 450 450 75 15 11 10 - - 0.052
940693 CP04560M 600 450 100 15 12 10 - - 0.06
940694 CP05050M 500 500 75 15 11 8 - - 0.057
940695 CP05075M 750 500 100 15 15 13 - - 0.07
940696 CP06060M 600 600 100 15 13 10 - - 0.066
940697 CP06090M 900 600 100 15 14 13 - - 0.082
940698 CP07510M 1000 750 125 18 23 16 - - 0.096
940699 CP09090M 900 900 125 15 25 20 - - 0.095
940700 CP09012M 1200 900 125 18 25 20 - - 0.11
940701 CP09018M 1800 900 150 22 25 20 - - 0.144
940702 CP10010M 1000 1000 125 18 25 20 - - 0.104
940703 CP10012M 1200 1000 150 18 25 20 - - 0.115
940704 CP10015M 1500 1000 150 18 25 20 - - 0.13
940705 CP10020M 2000 1000 150 22 25 20 - - 0.159
940706 CP12012M 1200 1200 150 22 20 15 - - 0.123
940707 CP12018M 1800 1200 175 20 20 15 - - 0.154
940708 CP12024M 2400 1200 200 35 30 18 - - 0.189
940709 CP15030M 3000 1500 250 42 35 20 - - 0.233
940711 CP20020M 2000 2000 320 40 35 25 100 9 0.198
940712 CP20030M 3000 2000 270 45 40 25 100 8 0.25
940721 CP02020B 200 200 50 9 8 7 - - 0.019
940722 CP02525B 250 250 50 10 8 8 - - 0.022
940723 CP02530B 300 250 50 10 8 8 - - 0.023
940724 CP03030B 300 300 50 12 10 10 - - 0.025
940725 CP03035B 350 300 50 12 10 10 - - 0.026
940726 CP03040B 400 300 60 12 10 10 - - 0.028
940727 CP03045B 450 300 60 15 12 10 - - 0.03
940728 CP03540B 400 350 60 15 12 10 - - 0.029
940729 CP04545B 450 450 75 15 11 10 - - 0.033
940730 CP04560B 600 450 100 15 12 10 - - 0.038
940731 CP05050B 500 500 75 15 11 8 - - 0.036
940732 CP05075B 750 500 100 15 15 13 - - 0.046
940733 CP06060B 600 600 100 15 13 10 - - 0.042
940734 CP06090B 900 600 100 15 14 13 - - 0.051
940735 CP07510B 1000 750 125 18 23 16 - - 0.06
940736 CP09090B 900 900 125 15 25 20 - - 0.059
940737 CP09012B 1200 900 125 18 25 20 - - 0.068
940738 CP09018B 1800 900 150 22 25 20 - - 0.088
940739 CP10010B 1000 1000 125 18 25 20 - - 0.065
940740 CP10012B 1200 1000 150 18 25 20 - - 0.07
940741 CP10015B 1500 1000 150 18 25 20 - - 0.08
940742 CP10020B 2000 1000 150 22 25 20 - - 0.097
940743 CP12012B 1200 1200 150 22 20 15 - - 0.076
940744 CP12018B 1800 1200 175 20 20 15 - - 0.095
940745 CP12024B 2400 1200 200 35 30 18 - - 0.115
940746 CP15030B 3000 1500 250 42 35 20 - - 0.142
940748 CP20020B 2000 2000 320 40 35 25 100 9 0.121
940749 CP20030B 3000 2000 270 45 40 25 100 8 0.152
940758 CP02020A 200 200 50 9 8 7 - - 0.01
940759 CP02525A 250 250 50 10 8 8 - - 0.011
940760 CP02530A 300 250 50 10 8 8 - - 0.012
940761 CP03030A 300 300 50 12 10 10 - - 0.012
940762 CP03035A 350 300 50 12 10 10 - - 0.013
940763 CP03040A 400 300 60 12 10 10 - - 0.014
940764 CP03045A 450 300 60 15 12 10 - - 0.015
940765 CP03540A 400 350 60 15 12 10 - - 0.015
940766 CP04545A 450 450 75 15 11 10 - - 0.016
940767 CP04560A 600 450 100 15 12 10 - - 0.019
940768 CP05050A 500 500 75 15 11 8 - - 0.018
940769 CP05075A 750 500 100 15 15 13 - - 0.022
940770 CP06060A 600 600 100 15 13 10 - - 0.021
940771 CP06090A 900 600 100 15 14 13 - - 0.026
940772 CP07510A 1000 750 125 18 23 16 - - 0.03
940773 CP09090A 900 900 125 15 25 20 - - 0.029
940774 CP09012A 1200 900 125 18 25 20 - - 0.034
940775 CP09018A 1800 900 150 22 25 20 - - 0.044
940776 CP10010A 1000 1000 125 18 25 20 - - 0.032
940777 CP10012A 1200 1000 150 18 25 20 - - 0.035
940778 CP10015A 1500 1000 150 18 25 20 - - 0.04
940779 CP10020A 2000 1000 150 22 25 20 - - 0.049
940780 CP12012A 1200 1200 150 22 20 15 - - 0.038
940781 CP12018A 1800 1200 175 20 20 15 - - 0.047
940782 CP12024A 2400 1200 200 35 30 18 - - 0.058
940783 CP15030A 3000 1500 250 42 35 20 - - 0.071
940785 CP20020A 2000 2000 320 40 35 25 100 9 0.061
940786 CP20030A 3000 2000 270 45 40 25 100 8 0.076

材質・熱処理・表面処理

名称 材質 熱処理
箱型定盤 FC250 焼鈍

特長

■検査・測定から工作・組立まで幅広く使用できる定盤です。
■摺合A級とB級は各種機器とのリンキング(密着)を軽減できます。

構造:リブ構造品
使用面:機械仕上、きさげ仕上(摺合 A 級、摺合 B 級)
塗装部位:きさげ品側面

使用例

使用方法

許容荷重について

下記条件による「はりの計算」に基づき算出、編集設定した値です。定盤選定時の目安としてください。

  • 荷重条件:中央部に集中荷重
  • 支持条件:両端自由支持

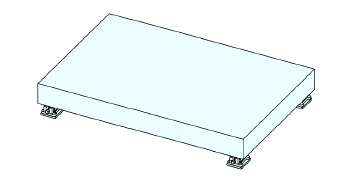

据付・レベル調整方法


レベリングブロック 直置き
