製缶用蜂ノ巣定盤

E-9133

仕様/価格

オーダー
No.
No. サイズ 吊り穴 リブ数 許容荷重
kN
質量
kg
価格 在庫設定 在庫情報 製品BOX
900909 H1 900 600 100 80×30 2x2 16 185 304,000 在庫 在庫△ 追加
900910 H2 900 900 125 90×50 2x2 28 287 473,000 在庫 お問合わせ 追加
900911 H3 1200 900 125 100×50 2x3 28 408 660,000 在庫 在庫〇 追加
900912 H4 1800 900 150 Φ50 2x4 28 771 1,150,000 × 在庫△ 追加
900913 H5 1800 1200 175 - 3x4 50 1061 1,460,000 × 在庫△ 追加
900914 H6 2400 1200 200 100×50 3x6 50 1575 2,340,000 × お問合わせ 追加
900915 H7 3000 1500 250 Φ60 3x7 75 2554 3,560,000 × お問合わせ 追加
907357 H12 2000 1000 165 100×50 3x5 50 1295 都度見積 × お問合わせ 追加

寸法図・サイズ表

選択 オーダー
No.
No. A B C D E F G J K L M N O
900909 H1 900 600 100 35 25 15 57 144 112 188 27 40 0.106
900910 H2 900 900 125 35 25 15 90 144 - - 36 40 0.122
900911 H3 1200 900 125 40 25 15 90 144 162 288 36 50 0.141
900912 H4 1800 900 150 45 30 18 90 175 160 290 45 50 0.184
900913 H5 1800 1200 175 45 35 20 99.75 175 169.5 287 60 50 0.196
900914 H6 2400 1200 200 50 35 20 66 171 168 288 84 50 0.24
900915 H7 3000 1500 250 50 35 20 93.75 187.5 - - 128 50 0.296
907357 H12 2000 1000 165 60 50 40 87 108 - - 144 45 0.159

材質・熱処理・表面処理

名称 材質 熱処理
製缶用蜂ノ巣定盤 FC250 焼鈍

特長

■製缶作業における鋼材部品の曲げ、溶接作業で使用できます。
■抜き穴は部材の曲げ、当て、ズレ止めに使用できます。
■抜き穴は鋳放しですが機械加工による別作品も承ります。

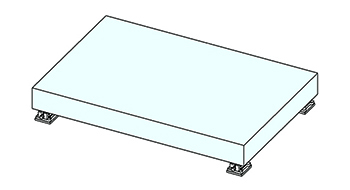

■直置き、もしくはレベリングブロックで低コストで据付ができます。

構造:リブ構造品
使用面:機械仕上
塗装部位:側面

使用例

使用方法

許容荷重について

下記条件による「はりの計算」に基づき算出、編集設定した値です。定盤選定時に目安としてください。

  • 荷重条件:中央部に集中荷重
  • 支持条件:両端自由支持

製缶作業

鋼材などの金属板を複雑な形状に切断して、曲げ加工や溶接を施し構造体をつくる作業のことです。広くはタンク、水槽、橋梁、鉄骨、船舶、鋼板、形鋼などを加工する作業のことを指します。

据付・レベル調整方法


レベリングブロック 直置き
