• NBK

板金用タタキ定盤

E-9131

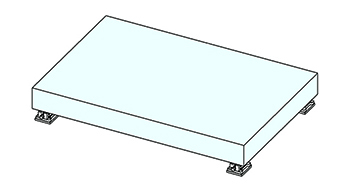

  • 板金用タタキ定盤 PIC1

  • 板金用タタキ定盤 PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. サイズ 吊り穴 リブ数 許容荷重kN 質量kg 価格 在庫設定 在庫情報 製品BOX
900895 T12 600 450 100 - 1x1 12.5 74 123,000 在庫 入荷予定 追加
900896 T13 600 600 100 - 2x2 12.5 110 182,000 在庫 在庫〇 追加
900897 T14 900 600 100 90x30 2x2 20 190 350,000 在庫 在庫〇 追加
900898 T15 900 900 125 80x50 2x2 31.5 294 595,000 在庫 在庫〇 追加
900899 T16 1000 1000 125 80x50 2x2 31.5 389 795,000 在庫 在庫△ 追加
900900 T17 1200 900 125 80x50 3x2 31.5 428 820,000 在庫 在庫〇 追加
900901 T18 1500 1000 150 80x50 3x2 31.5 604 1,110,000 在庫 在庫〇 追加
900902 T19 1200 1200 150 80x50 3x3 31.5 680 1,110,000 × 在庫〇 追加
900903 T20 1800 900 150 80x50 4x2 31.5 792 1,280,000 × 在庫△ 追加
900904 T21 2000 1000 150 80x50 4x2 31.5 912 1,530,000 × お問合わせ 追加
900905 T22 1800 1200 175 80x50 4x3 63 1070 1,580,000 × 在庫△ 追加
900906 T23 2400 1200 200 100x50 6x3 63 1636 2,500,000 × お問合わせ 追加
900907 T24 3000 1500 250 100x50 6x3 90 2646 3,790,000 × お問合わせ 追加
913453 T25 2400 1200 250 100x50 6x3 100 1818 2,090,000 廃番 お問合わせ 追加

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G
900895 T12 600 450 100 30 11 10 0.06
900896 T13 600 600 100 35 13 10 0.066
900897 T14 900 600 100 35 23 15 0.082
900898 T15 900 900 125 35 23 15 0.095
900899 T16 1000 1000 125 40 25 15 0.104
900900 T17 1200 900 125 40 25 15 0.11
900901 T18 1500 1000 150 40 20 18 0.13
900902 T19 1200 1200 150 45 30 18 0.123
900903 T20 1800 900 150 45 30 18 0.144
900904 T21 2000 1000 150 45 30 20 0.159
900905 T22 1800 1200 175 45 30 20 0.154
900906 T23 2400 1200 200 50 35 20 0.189
900907 T24 3000 1500 250 50 35 22 0.233
913453 T25 2400 1200 250 50 35 20 0.189

材質・熱処理・表面処理

名称 材質 熱処理
板金用タタキ定盤 FC250 焼鈍

特長

■板金作業における鋼板の切断、曲げ、溶接作業で使用できます。

構造：リブ構造品
使用面：機械仕上

使用例

使用方法

■許容荷重について



下記条件による「はりの計算」に基づき算出、編集設定した値です。定盤選定時の目安としてください。

荷重条件：中央部に集中荷重

指示条件：両端自由支持





■板金作業



鋼材などの金属板の切断、打ち抜き、曲げ、溶接作業の総称で、金属板の厚みは3.2mm以下の薄板を対象とする作業のことです。

広くは産業機器、自動車、家電製品などを加工する作業のことを指します。





■据付・レベル調整方法

レベリングブロック

直置き
