JIS型精密検査用定盤

E-9130

  • JIS型精密検査用定盤 PIC1

  • JIS型精密検査用定盤 PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-No. No. サイズ 平面度
μm		 吊り穴
φ		 許容荷重
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX
JIS0級 940655 JP03030-0 300 300 95 4 - 1.6 25 119,000 在庫 お問合わせ 追加
JIS0級 940656 JP03040-0 400 300 95 4 - 2.5 32 209,000 在庫 お問合わせ 追加
JIS0級 940657 JP04040-0 400 400 110 4.5 30 2.5 48 262,000 在庫 お問合わせ 追加
JIS0級 940658 JP04063-0 630 400 150 5 35 3.15 110 409,000 在庫 お問合わせ 追加
JIS0級 940659 JP04560-0 600 450 145 5 35 3.15 107 435,000 在庫 在庫△ 追加
JIS0級 940660 JP05050-0 500 500 135 5 30 3.15 86 349,000 在庫 お問合わせ 追加
JIS0級 940661 JP05075-0 750 500 165 5.5 35 5 159 650,000 在庫 お問合わせ 追加
JIS0級 940662 JP06060-0 600 600 140 5 50 5 147 550,000 × お問合わせ 追加
JIS0級 940663 JP06363-0 630 630 160 4.5 35 5 214 590,000 × お問合わせ 追加
JIS0級 940664 JP06310-0 1000 630 220 6 40 8 458 1,310,000 × お問合わせ 追加
JIS0級 940665 JP07510-0 1000 750 225 6.5 30 8 387 1,350,000 × お問合わせ 追加
JIS0級 940666 JP09012-0 1200 900 225 7 50 8 685 2,160,000 × お問合わせ 追加
JIS0級 940667 JP10010-0 1000 1000 245 7 50 8 804 1,700,000 × お問合わせ 追加
JIS0級 940668 JP10015-0 1500 1000 270 8 45 16 1272 2,670,000 × お問合わせ 追加
JIS0級 940669 JP10016-0 1600 1000 270 8 45 20 1390 2,930,000 × お問合わせ 追加
JIS0級 940670 JP10020-0 2000 1000 300 9.5 40 25 1621 3,780,000 × お問合わせ 追加
JIS0級 940671 JP12024-0 2400 1200 350 10.5 60 31.5 2715 6,000,000 × お問合わせ 追加
JIS0級 940673 JP16025-0 2500 1600 350 11.5 60 31.5 3075 8,200,000 × お問合わせ 追加
JIS1級 940635 JP03030-1 300 300 95 8 - 1.6 25 101,000 在庫 お問合わせ 追加
JIS1級 940636 JP03040-1 400 300 95 8 - 2.5 32 173,000 在庫 お問合わせ 追加
JIS1級 940637 JP04040-1 400 400 110 9 30 2.5 48 217,000 在庫 お問合わせ 追加
JIS1級 940638 JP04063-1 630 400 150 10 35 3.15 110 337,000 在庫 お問合わせ 追加
JIS1級 940639 JP04560-1 600 450 145 10 35 3.15 107 361,000 在庫 お問合わせ 追加
JIS1級 940640 JP05050-1 500 500 135 10 30 3.15 86 291,000 在庫 お問合わせ 追加
JIS1級 940641 JP05075-1 750 500 165 11 35 5 159 540,000 在庫 お問合わせ 追加
JIS1級 940642 JP06060-1 600 600 140 10 50 5 147 456,000 在庫 在庫△ 追加
JIS1級 940643 JP06363-1 630 630 160 9 35 5 214 492,000 在庫 お問合わせ 追加
JIS1級 940644 JP06310-1 1000 630 220 12 40 8 458 1,090,000 × お問合わせ 追加
JIS1級 940645 JP07510-1 1000 750 225 13 30 8 387 1,120,000 × お問合わせ 追加
JIS1級 940646 JP09012-1 1200 900 225 14 50 8 685 1,810,000 × お問合わせ 追加
JIS1級 940647 JP10010-1 1000 1000 245 14 50 8 804 1,410,000 × お問合わせ 追加
JIS1級 940648 JP10015-1 1500 1000 270 16 45 16 1272 2,200,000 × お問合わせ 追加
JIS1級 940649 JP10016-1 1600 1000 270 16 45 20 1390 2,450,000 × お問合わせ 追加
JIS1級 940650 JP10020-1 2000 1000 300 19 40 25 1621 3,110,000 × お問合わせ 追加
JIS1級 940651 JP12024-1 2400 1200 350 21 60 31.5 2715 4,980,000 × お問合わせ 追加
JIS1級 940653 JP16025-1 2500 1600 350 23 60 31.5 3075 6,850,000 × お問合わせ 追加
JIS2級 940615 JP03030-2 300 300 95 16 - 1.6 25 89,500 在庫 お問合わせ 追加
JIS2級 940616 JP03040-2 400 300 95 16 - 2.5 32 158,000 在庫 お問合わせ 追加
JIS2級 940617 JP04040-2 400 400 110 17 30 2.5 48 198,000 在庫 お問合わせ 追加
JIS2級 940618 JP04063-2 630 400 150 20 35 3.15 110 305,000 在庫 お問合わせ 追加
JIS2級 940619 JP04560-2 600 450 145 20 35 3.15 107 327,000 在庫 お問合わせ 追加
JIS2級 940620 JP05050-2 500 500 135 20 30 3.15 86 262,000 在庫 お問合わせ 追加
JIS2級 940621 JP05075-2 750 500 165 22 35 5 159 484,000 在庫 お問合わせ 追加
JIS2級 940622 JP06060-2 600 600 140 21 50 5 147 410,000 在庫 お問合わせ 追加
JIS2級 940623 JP06363-2 630 630 160 17 35 5 214 438,000 在庫 お問合わせ 追加
JIS2級 940624 JP06310-2 1000 630 220 24 40 8 458 990,000 × お問合わせ 追加
JIS2級 940625 JP07510-2 1000 750 225 26 30 8 387 1,020,000 × お問合わせ 追加
JIS2級 940626 JP09012-2 1200 900 225 28 50 8 685 1,620,000 × お問合わせ 追加
JIS2級 940627 JP10010-2 1000 1000 245 28 50 8 804 1,280,000 × お問合わせ 追加
JIS2級 940628 JP10015-2 1500 1000 270 33 45 16 1272 2,010,000 × お問合わせ 追加
JIS2級 940629 JP10016-2 1600 1000 270 33 45 20 1390 2,200,000 × お問合わせ 追加
JIS2級 940630 JP10020-2 2000 1000 300 38 40 25 1621 2,800,000 × お問合わせ 追加
JIS2級 940631 JP12024-2 2400 1200 350 42 60 31.5 2715 4,510,000 × お問合わせ 追加
JIS2級 940633 JP16025-2 2500 1600 350 46 60 31.5 3075 6,200,000 × お問合わせ 追加

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-No. No. A B C D E F G H I 調整ねじ ねじ数量 調整ねじ型式
940655 JP03030-0 300 300 95 101 14 - 15 34 4 M10 3 SSB-M1030-B
940656 JP03040-0 400 300 95 101 14 - 15 34 4 M10 3 SSB-M1030-B
940657 JP04040-0 400 400 110 116 14 10 15 40 4.5 M10 3 SSB-M1030-B
940658 JP04063-0 630 400 150 160 17 17 20 50 5 M16 5 SSB-M1660-B
940659 JP04560-0 600 450 145 155 15 15 18 50 5 M16 5 SSB-M1660-B
940660 JP05050-0 500 500 135 141 16 15 19 40 5 M10 3 SSB-M1030-B
940661 JP05075-0 750 500 165 175 18 16 19 50 5.5 M16 3 SSB-M1660-B
940662 JP06060-0 600 600 140 165 16 16 18 50 5 M16 3 SSB-M1660-B
940663 JP06363-0 630 630 160 170 20 20 25 50 4.5 M16 5 SSB-M1660-B
940664 JP06310-0 1000 630 220 235 25 20 30 75 6 M16 5 SSB-M1660-B
940665 JP07510-0 1000 750 225 240 17 17 22 75 6.5 M16 5 SSB-M1660-B
940666 JP09012-0 1200 900 225 250 20 18 25 75 7 M16 5 SSB-M1660-B
940667 JP10010-0 1000 1000 245 270 32 28 40 75 7 M16 5 SSB-M1660-B
940668 JP10015-0 1500 1000 270 295 28 25 30 75 8 M20 5 HBT20095
940669 JP10016-0 1600 1000 270 290 30 25 35 75 8 M20 5 HBT20095
940670 JP10020-0 2000 1000 300 330 30 25 45 80 9.5 - - -
940671 JP12024-0 2400 1200 350 370 35 22 42 80 10.5 - - -
940673 JP16025-0 2500 1600 350 370 30 30 40 80 11.5 - - -
940635 JP03030-1 300 300 95 101 14 - 15 34 8 M10 3 SSB-M1030-B
940636 JP03040-1 400 300 95 101 14 - 15 34 8 M10 3 SSB-M1030-B
940637 JP04040-1 400 400 110 116 14 10 15 40 9 M10 3 SSB-M1030-B
940638 JP04063-1 630 400 150 160 17 17 20 50 10 M16 5 SSB-M1660-B
940639 JP04560-1 600 450 145 155 15 15 18 50 10 M16 5 SSB-M1660-B
940640 JP05050-1 500 500 135 141 16 15 19 40 10 M10 3 SSB-M1030-B
940641 JP05075-1 750 500 165 175 18 16 19 50 11 M16 3 SSB-M1660-B
940642 JP06060-1 600 600 140 165 16 16 18 50 10 M16 3 SSB-M1660-B
940643 JP06363-1 630 630 160 170 20 20 25 50 9 M16 5 SSB-M1660-B
940644 JP06310-1 1000 630 220 235 25 20 30 75 12 M16 5 SSB-M1660-B
940645 JP07510-1 1000 750 225 240 17 17 22 75 13 M16 5 SSB-M1660-B
940646 JP09012-1 1200 900 225 250 20 18 25 75 14 M16 5 SSB-M1660-B
940647 JP10010-1 1000 1000 245 270 32 28 40 75 14 M16 5 SSB-M1660-B
940648 JP10015-1 1500 1000 270 295 28 25 30 75 16 M20 5 HBT20095
940649 JP10016-1 1600 1000 270 290 30 25 35 75 16 M20 5 HBT20095
940650 JP10020-1 2000 1000 300 330 30 25 45 80 19 - - -
940651 JP12024-1 2400 1200 350 370 35 22 42 80 21 - - -
940653 JP16025-1 2500 1600 350 370 30 30 40 80 23 - - -
940615 JP03030-2 300 300 95 101 14 - 15 34 16 M10 3 SSB-M1030-B
940616 JP03040-2 400 300 95 101 14 - 15 34 16 M10 3 SSB-M1030-B
940617 JP04040-2 400 400 110 116 14 10 15 40 17 M10 3 SSB-M1030-B
940618 JP04063-2 630 400 150 160 17 17 20 50 20 M16 5 SSB-M1660-B
940619 JP04560-2 600 450 145 155 15 15 18 50 20 M16 5 SSB-M1660-B
940620 JP05050-2 500 500 135 141 16 15 19 40 20 M10 3 SSB-M1030-B
940621 JP05075-2 750 500 165 175 18 16 19 50 22 M16 3 SSB-M1660-B
940622 JP06060-2 600 600 140 165 16 16 18 50 21 M16 3 SSB-M1660-B
940623 JP06363-2 630 630 160 170 20 20 25 50 17 M16 5 SSB-M1660-B
940624 JP06310-2 1000 630 220 235 25 20 30 75 24 M16 5 SSB-M1660-B
940625 JP07510-2 1000 750 225 240 17 17 22 75 26 M16 5 SSB-M1660-B
940626 JP09012-2 1200 900 225 250 20 18 25 75 28 M16 5 SSB-M1660-B
940627 JP10010-2 1000 1000 245 270 32 28 40 75 28 M16 5 SSB-M1660-B
940628 JP10015-2 1500 1000 270 295 28 25 30 75 33 M20 5 HBT20095
940629 JP10016-2 1600 1000 270 290 30 25 35 75 33 M20 5 HBT20095
940630 JP10020-2 2000 1000 300 330 30 25 45 80 38 - - -
940631 JP12024-2 2400 1200 350 370 35 22 42 80 42 - - -
940633 JP16025-2 2500 1600 350 370 30 30 40 80 46 - - -

材質・熱処理・表面処理

名称 材質 熱処理
JIS型精密検査用定盤 FC250 焼鈍

特長

■精度、剛性ともJIS規格（JISB7513）相当品です。
■使用面はリンキング（吸着）が少ないため、精密機器の取り扱いが円滑に行えます。
■追加工性に優れるため、キズなどの修復が容易にできます。
■付属の調整ねじで定盤単体のレベル調整ができます。
■大型定盤はレベリングブロックでレベル調整をしてください。(大型定盤：JP10020,JP12024,JP16025)。
■校正証明書の発行が可能（有償）
本製品の平面度数値の確認のため、弊社保有の電子水準器で確認し校正証明書の発行をいたします。
長期使用でも安心してご使用いただけます。
※検査内容はページ下部「メンテナンス方法」をご確認ください。

構造：リブ構造品
使用面：きさげ仕上
塗装部位：側面

[付属品]
調整ねじ（大型定盤は除く）

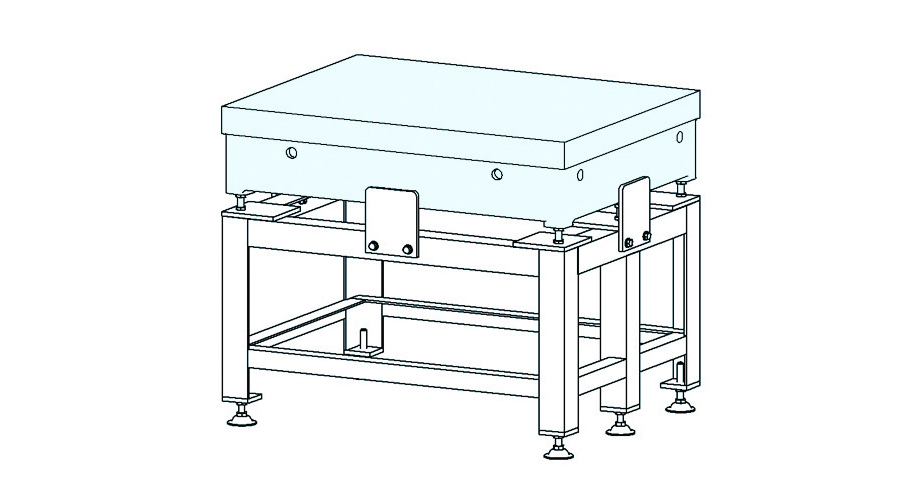

使用例

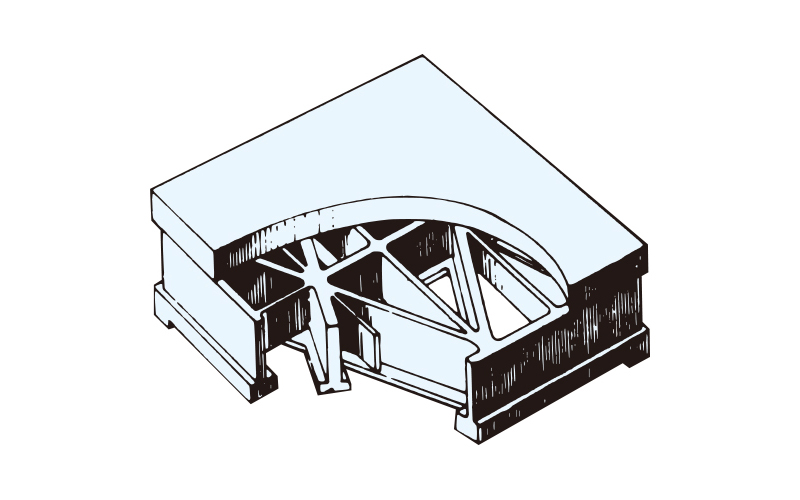

  • 自重と荷重から生ずる撓みを防止する補強リブ

使用方法

■許容荷重について



下記条件による「はりの計算」 に基づき算出、編集設定した値です。定盤選定時の目安としてください。

  • 荷重条件：中央部に集中荷重
  • 支持条件：両端自由支持





■据付・レベル調整方法

調整ネジ

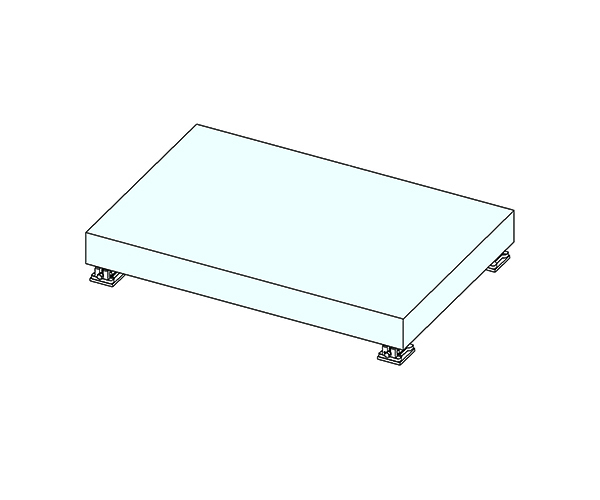

レベリングブロック




メンテナンス方法

●清掃について

使用面はデータムであり、極力損傷から守って下さい。常に清浄に保ち、工具や測定器具を直接に置かないようにしてください。
鋳鉄製定盤の使用面のキズはバリを生じます。このバリは仕様面の摩耗を促進するため、砥石で局部的に除去の処置を行い、その後は、研磨剤を十分に拭き取ってください。
定盤使用前には必ず、使用面、品物の切屑、ゴミ等を取り除いてください。
定盤の使用面は使用によって摩耗するため、使用の頻度に応じて使用面の平面度を定期的に検査して，摩耗の程度を知る必要があります。また、水準器等を使用しレベル調整も定期的に行ってください。





●校正証明書（有償）の発行について

本製品の平面度数値の確認のため、弊社保有の電子水準器で確認し校正証明書の発行をいたします。
詳細は以下よりご確認ください。



詳細はこちら
