ジャッキ用アタッチメント
E-9756
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダーNo. | No. | 外径 | 質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | ||||||||
| 951159 | JAT6440 | 39 | 90 | 3,900 | 在庫 | 在庫〇 | 追加 |
|
|
| 951160 | JAT6441-45 | 45 | 120 | 9,400 | 在庫 | 在庫〇 | 追加 |
|
|
| 951161 | JAT6441-65 | 65 | 545 | 17,500 | 在庫 | 在庫〇 | 追加 |
|
|
| 951162 | JAT6442 | 45 | 120 | 5,750 | 在庫 | 入荷予定 | 追加 |
|
|
| 951163 | JAT6443-14 | 63 | 325 | 13,600 | 在庫 | 在庫〇 | 追加 |
|
|
| 951164 | JAT6443-25 | 78 | 715 | 16,000 | 在庫 | 在庫〇 | 追加 |
|
|
| 958028 | JAT6445 | 45 | 240 | 13,500 | 在庫 | 在庫〇 | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 951159 | JAT6440 | 39 | 18 | 12 | 8 | 36 | 3.5 | R50 | - | - | |
| 951160 | JAT6441-45 | 45 | 23 | 12 | 8 | 42 | 3 | 32 | 10-50 | - | |
| 951161 | JAT6441-65 | 65 | 38 | 12 | 8 | 62 | 3 | 56 | 22-100 | - | |
| 951162 | JAT6442 | 45 | 19 | 12 | 8 | 42 | 3 | 35.8 | 30 | 3 | |
| 951163 | JAT6443-14 | 63 | 40 | 12 | 8 | 12 | 14 | - | - | - | |
| 951164 | JAT6443-25 | 78 | 53 | 12 | 8 | 15 | 25 | - | - | - | |
| 958028 | JAT6445 | 45 | 33 | 12 | 8 | 15 | R10 | - | - | - |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| ジャッキ用アタッチメント | S45C | 焼入(HRC25～35) | 黒染め |
特長
-
■ワークの形状や面粗度に合わせた支持・サポート
傾斜面、黒皮面、円柱部などを受けれるようにアタッチメントのバリエーションがあり、素早く設置できる差し込み式です。
構成図
-

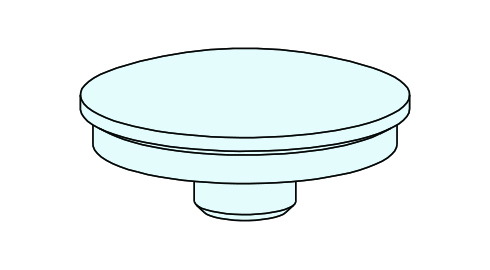

平面や傾斜の小さい面の受けに最適です。
-

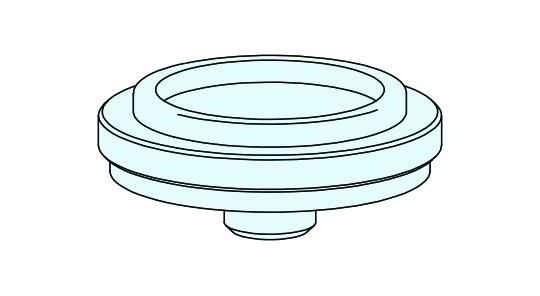

円柱形状を安定して受けたい場合に最適です。
-

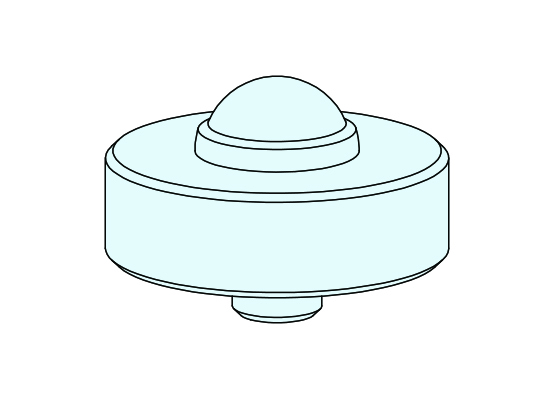

アルミベースジャッキ、ハイトセッティングジャッキの積み重ねに最適です。
-

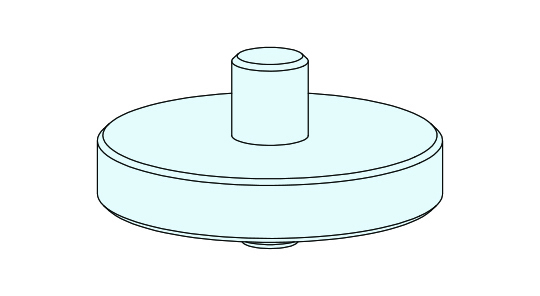

クランプバーのガイドに最適です。
-

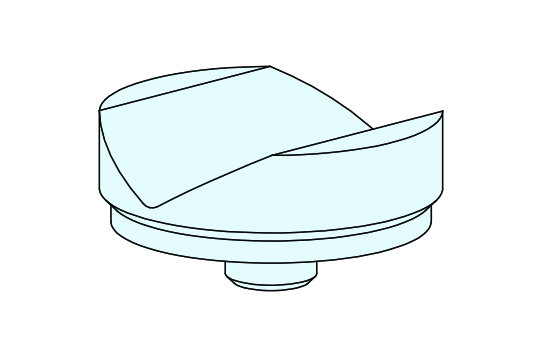

黒皮部や傾斜の大きな面に最適です。
-

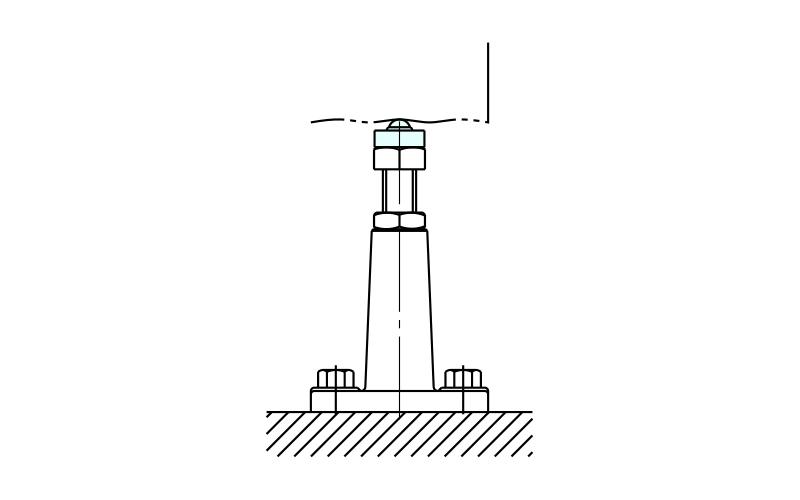

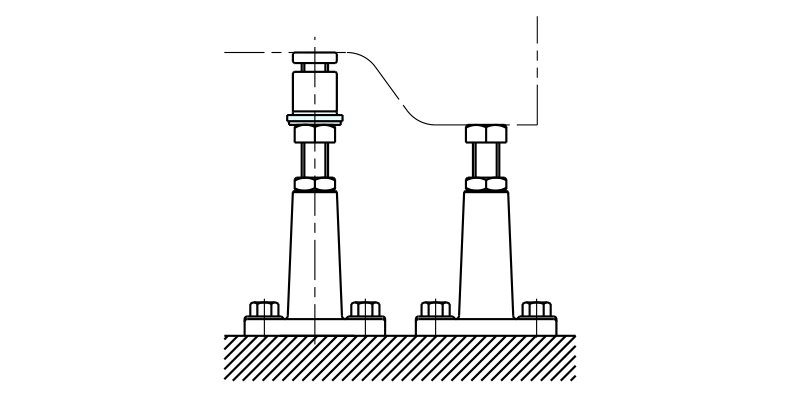

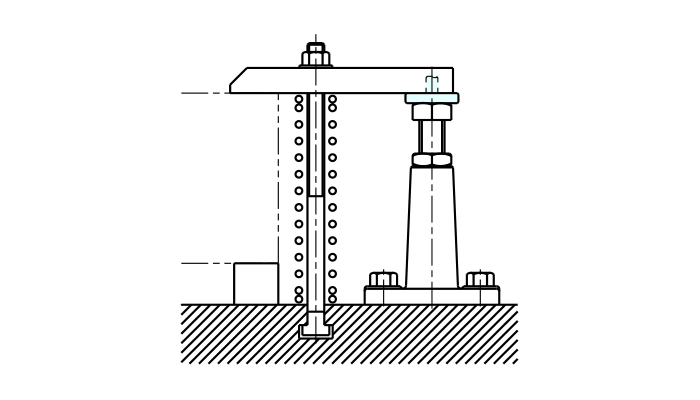

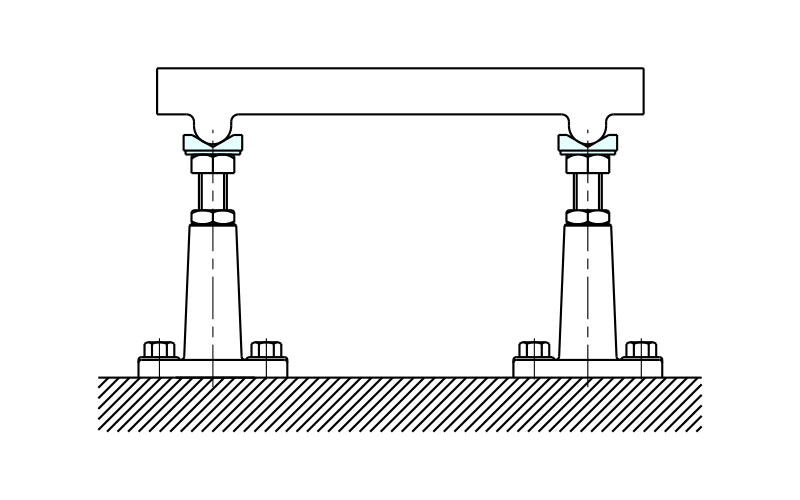

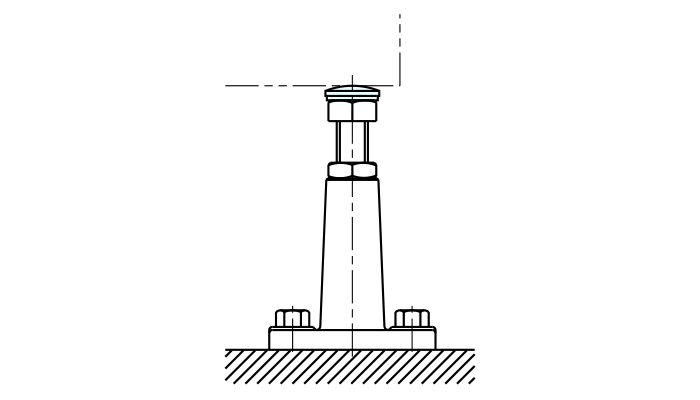

使用例
使用方法

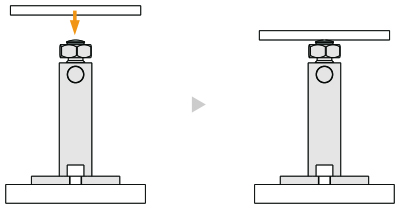

ワークをアタッチメントに当て、搭載してください。
取付方法
別売りの「ヘビータイプスクリュージャッキ」、「アトラススクリュージャッキ」、「ハイトセッティングジャッキ」、「ウェッジブロック」、「アルミベースジャッキ」、「マグネットジャッキ」のジャッキ上部の穴にジャッキ用アタッチメントを装着してください。

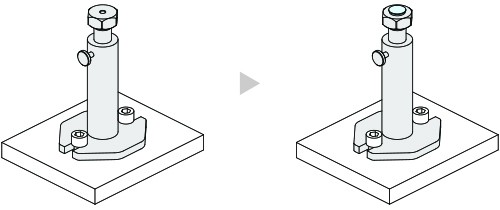

例：ジャッキ用アタッチメント（JAT6440）とヘビータイプスクリュージャッキとの組み合わせ
