RoHS対応

ヘビータイプスクリュージャッキ

E-9440

仕様/価格

オーダー
No.
No. 最小高 最大高 耐荷重
kN
質量
kg
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
915937 HCS300 200 300 80 8 113,000 在庫 在庫〇 追加 DL
915938 HCS460 280 470 60 10 136,000 在庫 在庫〇 追加 DL
915939 HCS750 430 750 50 13.2 172,000 在庫 在庫〇 追加 DL
915940 HCS1250 710 1250 40 16.5 226,000 在庫 在庫〇 追加 DL

寸法図・サイズ表

選択 オーダー
No.
No. A B
915937 HCS300 200 300
915938 HCS460 280 470
915939 HCS750 430 750
915940 HCS1250 710 1250

材質・熱処理・表面処理

名称 材質 表面処理
ヘビータイプスクリュージャッキ S45C 焼付塗装

特長

■ワークの形状や面粗度に合わせた支持・サポート
傾斜面、黒皮面、円柱部などを受けれるようにアタッチメントのバリエーションがあり、素早く設置できる差し込み式です。
■素早い段取り・加工精度の向上
ワーク設置時の衝撃や加工振動によって高さが変わらないように固定できます。
繰返し設置するワークの調整が不要で、ビビりの抑制効果にも期待できます。
■安全作業
ワークの設置に伴う衝撃や締付作業中にジャッキが倒れないようにベースのU溝フランジ部で固定できます。

構成図

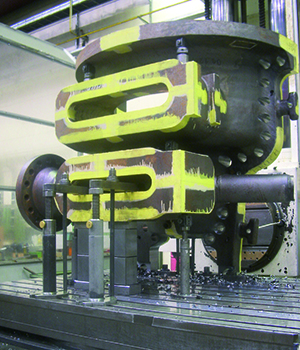

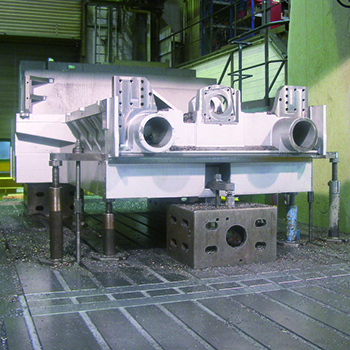

使用例

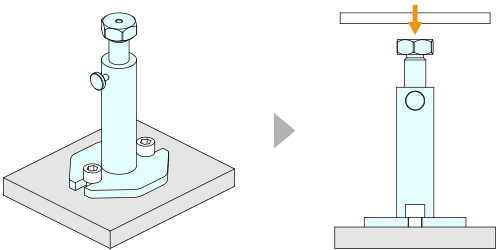

使用方法

側面のノブを緩め、スクリューを回転させ、高さを調整します。

高さ調整終了後、側面のノブを締めます。
これにより、ワークなどの設置時の衝撃や加工振動で緩まないように、調整した高さを維持します。
そのあとワークを載せます。

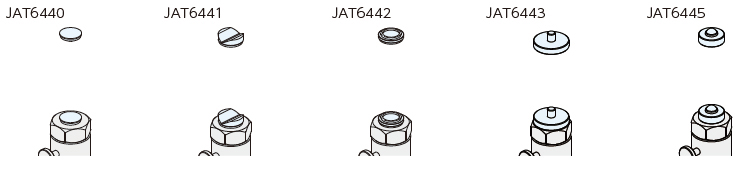

■アタッチメントの取付方法

ワークの形状などに合わせて別売りの「ジャッキ用アタッチメント」を差し込んでご使用いただけます。

※アタッチメントの詳細はこちらからご確認ください。

注意事項

●ストローク範囲内でご使用ください。
●許容荷重以内でご使用ください。
 耐荷重は、上下の高さを調整できる操作荷重の上限を示しています。
 耐荷重80kNの場合、80kN以内の荷重で高さを調整できる。
 六角頭の上面にかかる荷重は、六角部の高さ調整ネジの軸力で保持しています。
●ワーク搭載状態でジャッキを操作しないでください。

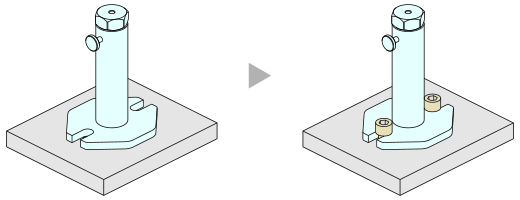

取付方法

テーブルまたはジグベースにヘビータイプスクリュージャッキを設置します。
取付はソケットスクリュー(別売り)を用いて取り付けます。

メンテナンス方法

メンテナンス・修理対応

メンテナンス方法

●使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。

修理対応

●当該製品の修理対応は行っておりません。異常がみられる場合は新しいものと交換をしてください。
