アトラススクリュージャッキ
E-9439
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 915933 | ACS140 | 102 | 138 | 17 | 75 | 110 | 87 | 18 | 46 | 12 | Tr30x6 | |
| 915934 | ACS200 | 142 | 198 | 17 | 75 | 110 | 87 | 18 | 46 | 12 | Tr30x6 | |
| 915935 | ACS320 | 202 | 318 | 22 | 90 | 160 | 108 | 22 | 46 | 12 | Tr30x6 | |
| 915936 | ACS550 | 322 | 548 | 25 | 90 | 160 | 108 | 22 | 46 | 12 | Tr30x6 |
材質・熱処理・表面処理
| 名称 | 材質 | 表面処理 |
|---|---|---|
| アトラススクリュージャッキ | 本体：FC250 スクリュー/ロックナット：S45C |
本体/スクリュー/ロックナット：焼付塗装 |
特長
-
■ワークの形状や面粗度に合わせた支持・サポート
傾斜面、黒皮面、円柱部などを受けられるようにアタッチメントのバリエーションがあり、素早く設置できる差し込み式です。
■素早い段取り・加工精度の向上
ワーク設置時の衝撃や加工振動によって高さが変わらないように固定できます。
繰返し設置するワークの調整が不要で、ビビりの抑制効果にも期待できます。
■安全作業
ワークの設置に伴う衝撃や締付作業中にジャッキが倒れないようにベースのU溝フランジ部で固定できます。
フランジ1箇所は省スペースに配置できます。
構成図
ACS140、200

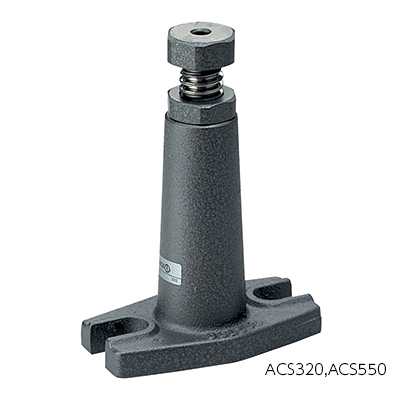

ACS320、550

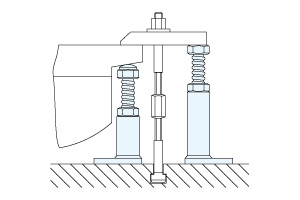

使用例
設置したワークを必要な高さに調整し支持・サポートと側面をピンで位置決めできる製品です。
ワークやクランプバーの高さの位置決めなどにご使用いただけます。

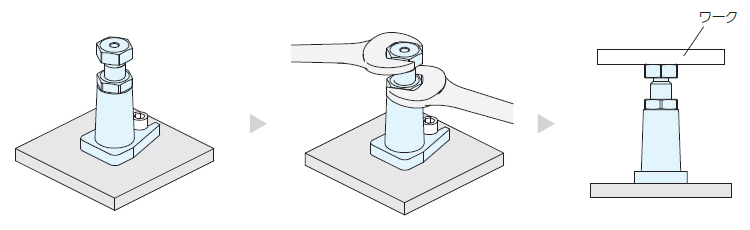

使用方法
アトラススクリュージャッキの高さを調整し、ロックナットで固定後、ワークを搭載してください。
ワーク搭載後の高さ調整は危険のため行わないでください。
■注意事項
ストローク範囲内でご使用ください。
許容荷重以内でご使用ください。

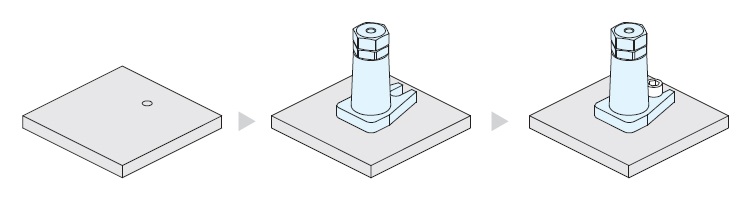

取付方法
テーブルまたはジグベースにアトラススクリュージャッキを設置し、ソケットスクリュー等で固定してください。
ソケットスクリュー等のクランピングパーツは別途ご用意ください。
修理対応
当該製品の修理対応は行っておりません。
異常がみられる場合は新しいものと交換をしてください。
メンテナンス方法
使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
