RoHS対応

ハイトセッティングジャッキ

E-9436

  • 9436.jpg

  • 9436.jpg

仕様/価格

オーダー
No.		 No. 最小高 最大高 耐荷重
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
915924 HCS75 55 75 30 0.7 47,900 在庫 在庫△ 追加 DL
915925 HCS115 75 115 30 0.9 50,500 在庫 在庫〇 追加 DL
915926 HCM85 65 85 30 0.8 77,000 在庫 在庫〇 追加 DL
915927 HCM125 85 125 30 1 82,000 在庫 在庫〇 追加 DL

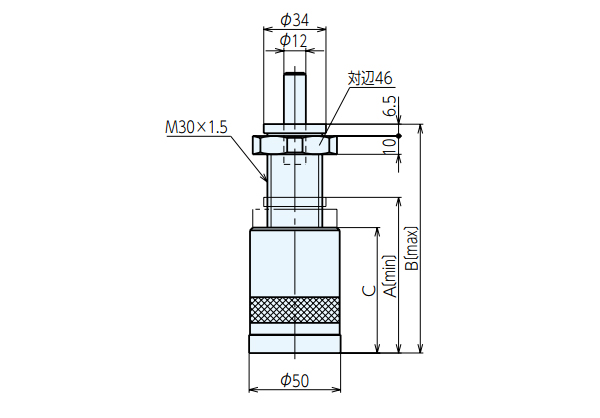

寸法図・サイズ表

選択 オーダー
No.		 No. A B C
915924 HCS75 55 75 38.5
915925 HCS115 75 115 58.5
915926 HCM85 65 85 48.5
915927 HCM125 85 125 68.5

材質・熱処理・表面処理

名称 材質 表面処理
ハイトセッティングジャッキ 本体、スクリュー、センターピン：S45C 本体、スクリュー：焼付塗装

特長

■脱落防止・安全作業（マグネット付きタイプHCM）
垂直面の取り付け作業時にジャッキが脱落しないようにマグネットが吸着します。
脱落による作業者の怪我、機械テーブル・ワーク・ジグへの落下を防止します。
■ワークの形状や面粗度に合わせた支持・サポート
傾斜面、黒皮面、円柱部などを受けれるようにアタッチメントのバリエーションがあり、素早く設置できる差し込み式です。
■高さ調整の操作性に優れています。
ワーク受け部とスクリューが分離され、ジャッキ操作の抵抗を低減できるブッシュが組み込まれています。
■コンパクト設計・コストダウン
水平・垂直方向の位置決めを共通でき、コスト低減、省スペースなジグを構築できます。

構成図

HCS

HCM

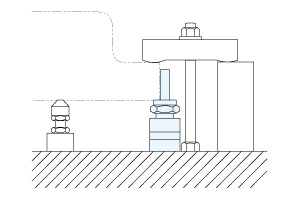

使用例

設置したワークを必要な高さに調整し支持・サポートと側面をピンで位置決めできる製品です。
ワークの位置決めなどにご使用いただけます。



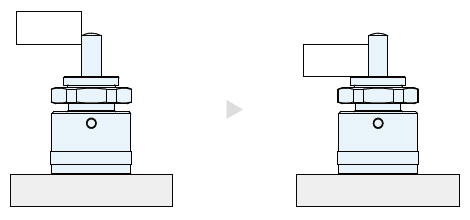

使用方法

ハイトセッティングジャッキの高さを調整し、ワークを搭載してください。または、ワークを搭載して高さを調整してください。

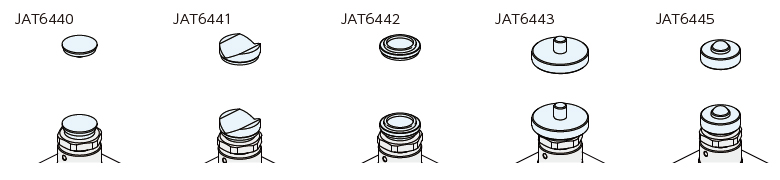

●アタッチメント取付

別売りのジャッキ用アタッチメントを取り付ける場合は、スクリューのセンターピンを外しアタッチメントを装着してください。







■注意事項



ストローク範囲内でご使用ください。
許容荷重以内でご使用ください。

取付方法

テーブルまたはジグベースにハイトセッティングジャッキを取り付けてください。



修理対応

当該製品の修理対応は行っておりません。

異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
