マグネットジャッキ
E-9435
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー No. |
No. | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|---|
| 915921 | MCS50 | 52 | 62 | 50 | 50 | 40 | 12 | |
| 915922 | MCS70 | 60 | 80 | 50 | 50 | 48 | 12 | |
| 915923 | MCS100 | 80 | 110 | 50 | 50 | 65 | 15 |
材質・熱処理・表面処理
| 名称 | 材質 | 表面処理 |
|---|---|---|
| マグネットジャッキ | 本体：アルミニウム スクリュー：S45C |
スクリュー：黒染め（四三酸化鉄被膜） |
特長
-
■脱落防止・安全作業
垂直面の取付作業時にジャッキが脱落しないようにマグネットで吸着できます。
脱落による作業者の怪我、機械テーブル・ワーク・ジグへの落下を防止できます。
■ワークの形状や面粗度に合わせた支持・サポート
傾斜面、黒皮面、円柱部などを受けれるようにアタッチメントのバリエーションがあり、素早く設置できる差し込み式です。
■機械テーブルを保護
機械テーブルやジグベースに打痕・圧痕がつきにくいように本体（ジャッキボディ）の材質がアルミ製です。
■段取りの負担を軽減
持ち運びがしやすいように本体（ジャッキボディ）の材質をアルミ製にし軽量化しています。
構成図
使用例
設置したワークを必要な高さに調整し支持・サポートする製品です。
ワークやクランプバーの高さの位置決めなどにご使用いただけます。
使用方法

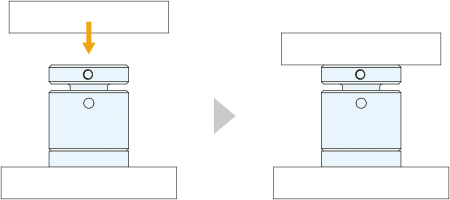

マグネットジャッキの高さを調整し、ワークを搭載して下さい。
●ジャッキ調整

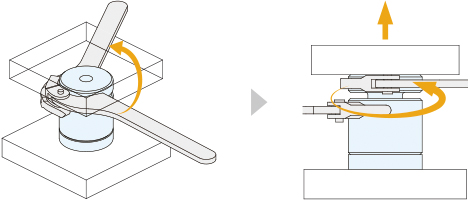

ワーク搭載後、本体側面及びスクリュー側面の穴に別売りのアジャスタブル引掛けスパナ（型式：AHS3560-4K）を当て、本体側が動かない様固定し、スクリュー側を回してジャッキ調整をして下さい。
マグネットジャッキの天面部側面の穴に引っ掛けスパナ（別売）を差込み、回転させることで昇降操作ができます。
引っ掛けスパナは以下の適合スパナ一覧表で確認してください。
●適合スパナ一覧
| マグネットジャッキ | 適合引っ掛けスパナ | ||
|---|---|---|---|
| オーダー№ | № | オーダー№ | № |
| 915921 | MCS50 | 955021 | AHS3560-4K |
| 915922 | MCS70 | 955021 | AHS3560-4K |
| 915923 | MCS100 | 955021 | AHS3560-4K |
■注意事項
ストローク範囲内でご使用ください。
許容荷重以内でご使用ください。
取付方法
テーブルまたはジグベースにマグネットジャッキを取り付けてください。
修理対応
当該製品の修理対応は行っておりません。異常がみられる場合は新しいものと交換をしてください。
メンテナンス方法
使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
