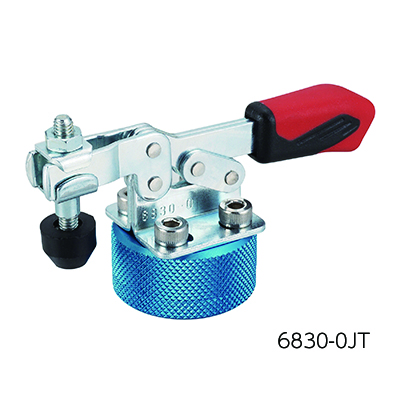

トグルユニット6830

E-9476

トグルクランプ

製品カタログ

仕様/価格

選択	オーダーNo.	No.	ボルト径xピッチx 長さ(並目)	全長x全高	保持力kN		質量 g	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダーNo.	No.	ボルト径xピッチx 長さ(並目)	全長x全高	Q1	Q2	質量 g	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	146910	6830-0JT1	M4x0.7x25	79x23	Q1	Q2	0.25	0.4	78	10,400	在庫	在庫〇	追加
	119756	6830-0JT	M4x0.7x25	79x23	0.25	0.4	62	8,150	廃番	在庫〇	追加

寸法図・サイズ表

選択	オーダーNo.	No.	A	B	C	D	E	F	G	H	I	J
	146910	6830-0JT1	4	30	34	15	M8	30.5	7.5	10-17	90°	20
	119756	6830-0JT	4	30	34	15	9	30	7.5	10-17	90°	-

材質・熱処理・表面処理

名称	材質	表面処理
トグルユニット6830	【トグルクランプ】SS400 【ジョイント】A5056	【トグルクランプ】亜鉛メッキ【ジョイント】アルマイト処理

特長

■アルミスクリュージャッキ、アルミジョイントおよびアルミ延長バーに取り付けができます。

[付属品]クランピングスクリュー

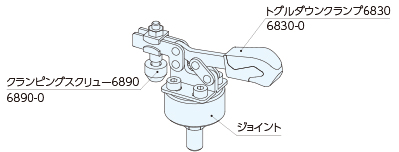

構成図
