RoHS対応

測定機用ジグシステム エコノミーセット

E-1120

  • 1120E.jpg

  • 1120E.jpg

仕様/価格

オーダー
№		 № 適合ネジ径（並目） 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
119743 MJIGS-8E M8 760 201,000 在庫 お問合わせ 追加 DL DL

材質・熱処理・表面処理

名称 材質 表面処理
測定機用ジグシステム エコノミーセット A5056 アルマイト処理

特長

■ジグ構築に必要な様々なパーツがセットとなっており、専用ジグの製作コストと保管場所が軽減できます。
■三次元測定機などでの測定物のクランプに最適です。
■非接触の画像測定にも使用できます。
■様々なワークでご利用いただけます。
■アルミ製のため軽量でジグの組立が容易です。
■誰でも組立ができるシンプルな構造です。

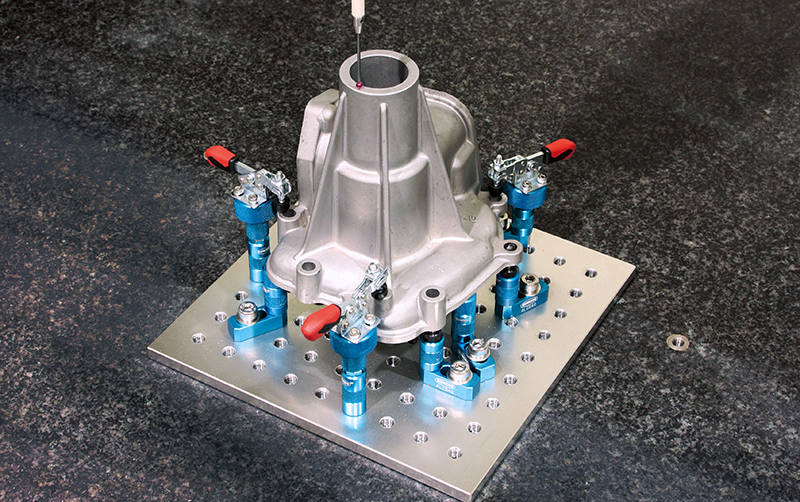

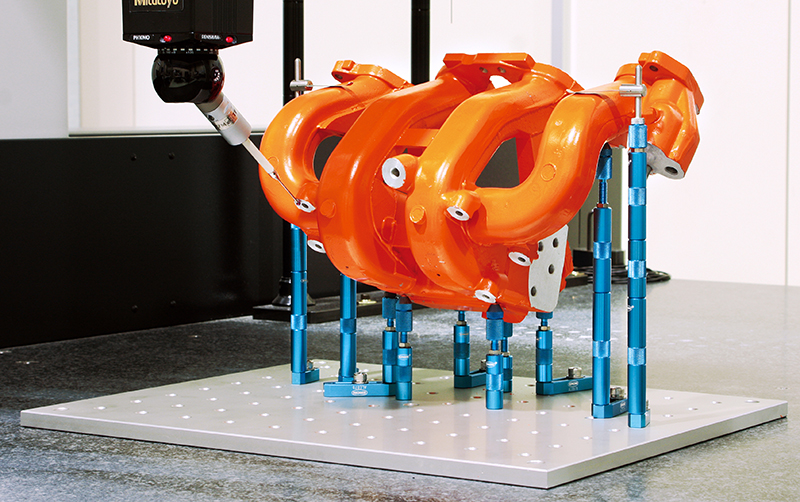

使用例

ワークのサイズ、形状、位置、測定ポイントに合わせて構成部品をパレット上に取り付け、ワークを位置決め・固定する製品です。

構築用のパレットは、ワークや測定機テーブルのサイズに合わせたアルミ製パレットを製作（特注対応）して使用します。

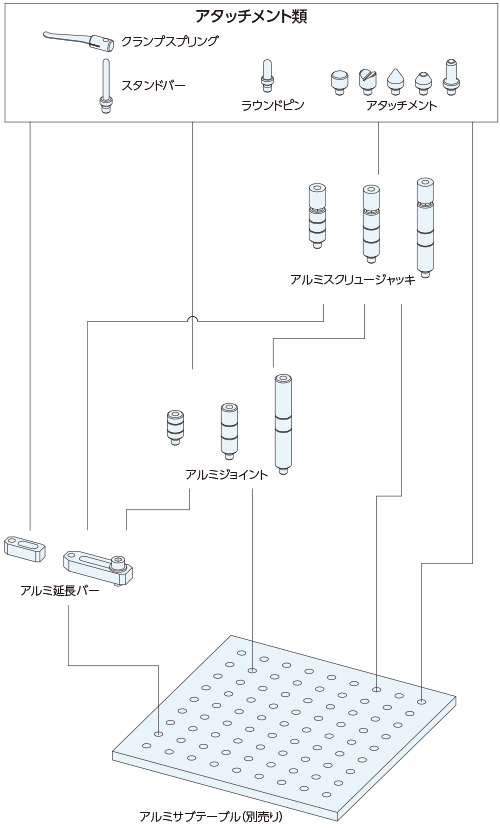

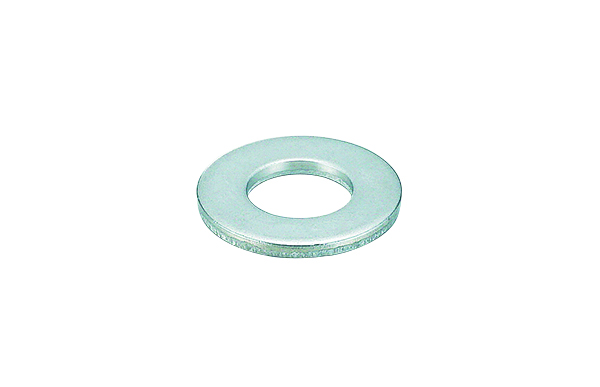

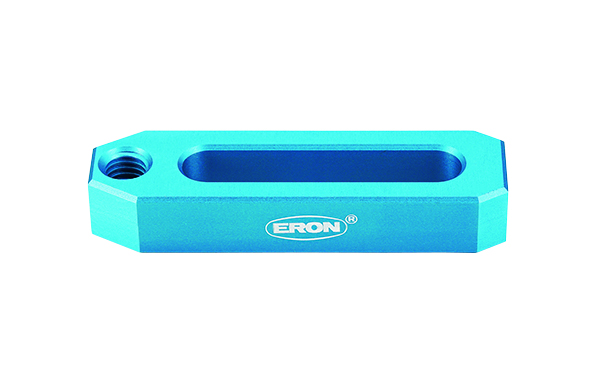

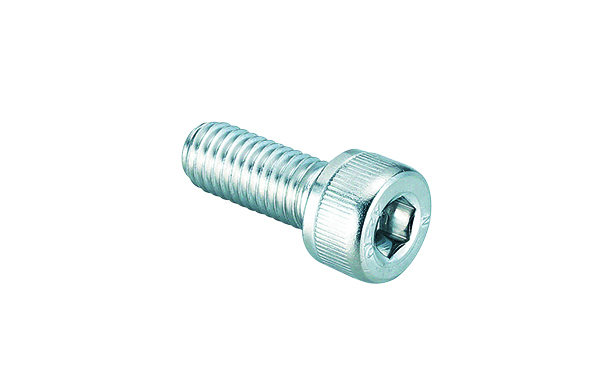

●セット内容について

機能と役割別に構成品のバリエーションがあり、組み合わせて使用します。以下の表を確認してください。

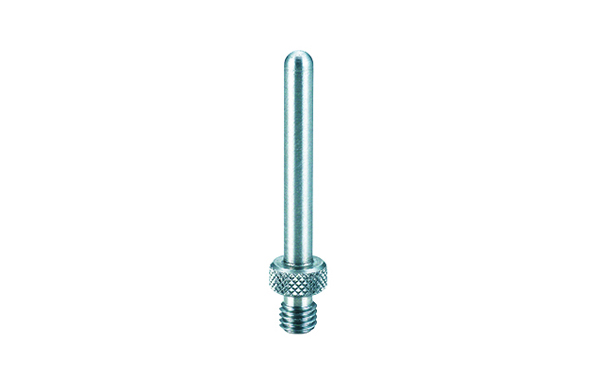

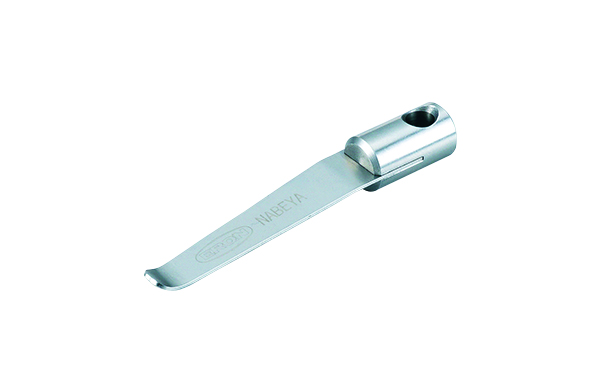

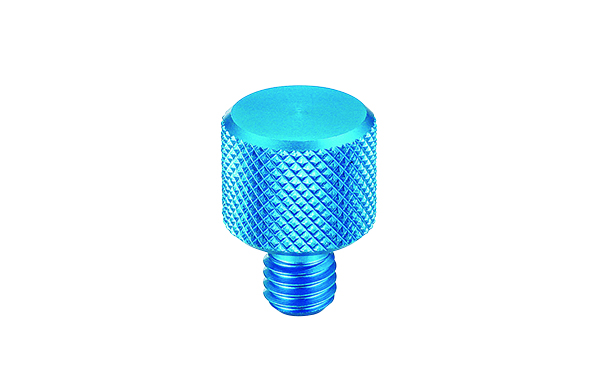

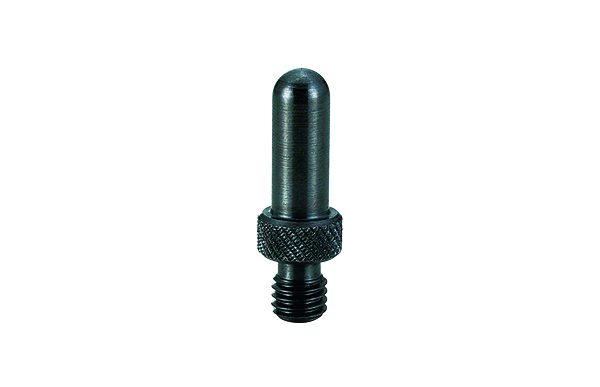

名称 クランプスプリング スタンドバー ラウンドピン アタッチメント
セット内容 SPCB75：3個 SBAR645：3個 SBR845：3個 ASJ-1A-8：3個
機能 ワークのクランプ

クランプスプリングの保持

ワークの位置決め

 ワークの位置決め ワークの位置決め
使用方法

・スタンドバーに挿入して使用し

ます。

・先端部をワークに当てて、上か

ら指で押し付けてクランプします。

・クランプスプリングを差し込み、

クランプ時の支柱として使用しま

す。

・ワークのストッパーや位置決め

として使用します。

・ワークのストッパーや位置決め

として使用します。

・アルミスクリュージャッキ、ア

ルミジョイント、アルミ延長バー

に挿入して使用します。

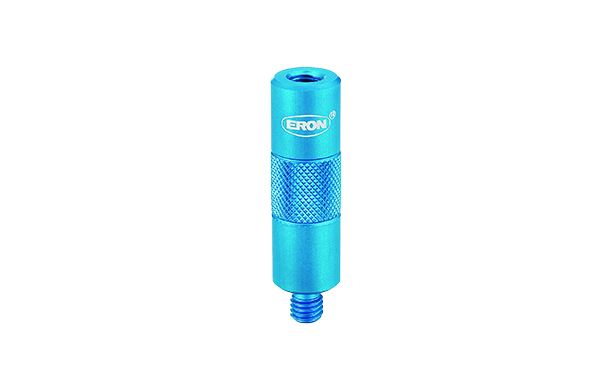

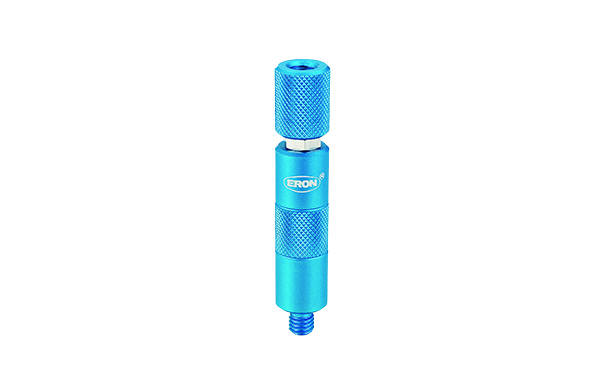

名称 アルミスクリュージャッキ アルミジョイント アルミ延長バー
セット内容 ASJ-70B-8：3個 ALJT8025・ALJT8050
ALJT8100：各3個		 ALEB40：3個
ALEB70：2個
機能 ワークの位置決め ワークの位置決め ジャッキ位置の調整
使用方法 ・ワークの高さ方向の位置決めと
して使用します。
・アルミジョイントを使用するこ
とで、高さ方向の調整が可能です。
・先端にアタッメントの取り付け
が可能です。		 ・スクリュージャッキに挿入する
ことで、高さの調整が可能です。
・先端にアタッメントの取り付け
が可能です。		 ・ジャッキをベースのタップ穴位
置以外で配置したい場合に使用し
ます。
