• ERON

RoHS対応

プラクランプセット

E-9472

  • 9472.jpg

  • 9472.jpg

仕様/価格

オーダーNo. No. セットボルト径 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
935723 PCS0006 M 6－M8（プラクランプ側） 1.7 55,500 在庫 在庫△ 追加
929997 PCS0008 M 8－M8（プラクランプ側） 1.7 55,500 在庫 在庫〇 追加 DL
936630 PCS0010 M10－M8（プラクランプ側） 1.7 56,500 在庫 在庫〇 追加
936631 PCS0012 M12－M8（プラクランプ側） 1.8 58,000 在庫 在庫〇 追加

特長

■世界初のエンジニアリングプラスチック (PBT樹脂) 製クランピングセットです。
■使用材料は、強度･剛性にすぐれ、弾性率は各種エンジニアプラスチック中、最高レベルです。
■鋼製の1/10と軽量。持ち運びが容易で段取時間の短縮できます。
■錆の発生がなく、錆を嫌う場所･ワークでのクランプに最適で、常にクリーンに使用できます。
■ワークに傷を付けず、ソフトにクランプ可能。軟材質･仕上品のクランプに便利です。
■三次元測定機などでの測定物のクランプに最適で、落としても、テーブル･ワークを傷つけず、怪我も発生しません。
■放電加工機用クランプとしても使用できます。加工液は合成系･灯油系いずれにも使用できます。
■彫刻等、軽作業用クランプにも使用できます。
■強度、剛性を増すため、スタッドボルトはアルミ(A5056)を採用。アルマイト処理済で防錆しています。
■機能性を充分考慮した斬新なデザインです。

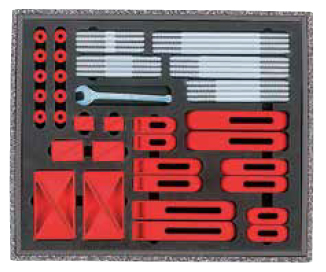

構成図





■セット内容



  高さ 数量   高さ 数量

ステップブロック

 28.8 4

ステップクランプ

 63.5 2
45.3 4 101.6 2
97.7 4 152.4 2

プレーンクランプ

 63.5 2

アルミスタッドボルト

 100 4
101.6 2 125 4
152.4 2 150 4

ダブルフランジナット

 ネジ系 数量 175

4
M8 10 200 4

精度規格

■プラスチックの特性



特性項目 単位 条件 データー
比重 - 23℃ 1.41
吸水率 % 20℃･30日間 0.35
熱変形温度 ℃ 18.6kg/cm 208
熱伝導率 cal/(cm･s･℃) - 4.0x10-4
線膨張係数 1℃ -30℃～+30℃ 3～8x10-5
耐炎性 UL規格94 1.6mmBar HB
引張強度降伏点 N/mm2 23℃ 97
伸び破断点 % 23℃ 4～6
曲げ強度 N/mm2 23℃ 170
曲げ弾性率 N/mm2 23℃ 5200
アイゾット衝撃強度 kJ/m2 1/8"x1/2" 23℃　ノッチ付Bar 650
絶縁破壊強さ kv/m D149 短時間法20　段階法15
耐アーク性 sec D495 125
