【廃番】ウエイブクランプ
E-9346
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 930271 | WCL18 | 180 | 40 | 60 | 40 | 70 | 146 | 17 | 20 | 76.2 | 14.3 | 30 | 15 | 51 | 30 | SKS16045 | SDM0203 | TNM1816 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| 【廃番】ウエイブクランプ | ベース：SK-3ヘッド：S45C | ベース：焼入HRC50ヘッド：焼入HRC25 | 黒染め |
特長
-
■クランプヘッドの差替えにより、ストロークが調整できます。
■金型材、薄板のクランプに便利です。

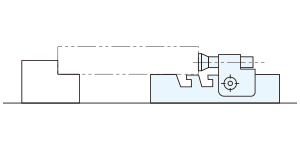

使用例
