四ツ爪
E-9390
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T(並目) | U | V | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 945463 | KT4 | 240 | 180 | 142 | 92 | 97 | 2 | 138 | 80 | 45 | 150 | 27.5 | 125 | 72.5 | 225 | 60 | 55 | 43 | 42 | 22 | M20x2.5 | 21.6 | - | - | |
| 951904 | KT4B | 240 | 180 | 142 | 92 | 97 | 2 | 138 | 80 | 45 | 150 | 27.5 | 125 | 250 | 300 | 60 | 55 | 43 | 42 | 22 | M20x2.5 | 30 | 25 | 160 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| 四ツ爪 | 本体：FCD500爪：SCM420 ベース：S45C |
本体：焼鈍爪：焼入HRC57 | 本体：塗装 |
特長
-
■最大締付力40kN（締付トルク：190N･m）
[付属品]
KT-4
後退止めキー：1個
キー止め板：1個
Tスロットボルト：4本
フランジナット：4個
KT-4B
ガイドブロック：1個
22,24,28mmのいずれかが付きます。選定してください。

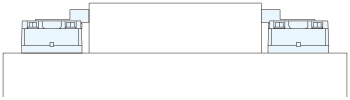

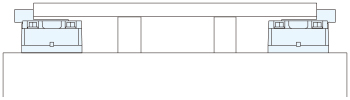

使用例
使用方法

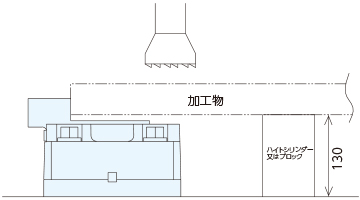

・爪の上面には加工物を直接当てないようにしてください。
・ハイトシリンダー、ブロック等でカサ上げをしてください。
・本機テーブルに固定できない時はプレーンクランプ等を御使用下さい。
