• ERON

RoHS対応

サイドジャッキ

E-9363

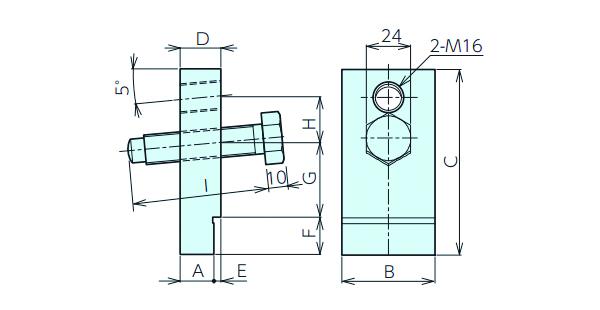

仕様/価格 【A型】

オーダーNo. No. 適合T溝 全巾 全高 厚み クランプ位置 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
905167 SID14A 14 38 75 19 20,45 0.34 4,820 在庫 在庫〇 追加 DL DL
905168 SID16A 16 50 100 19 45,70 0.65 6,200 在庫 在庫〇 追加 DL DL
905169 SID18A 18 50 100 22 40,65 0.9 7,100 在庫 在庫〇 追加 DL DL
905170 SID20A 20 75 125 25 55,80 1.8 11,300 在庫 在庫〇 追加 DL DL
905171 SID22A 22 75 125 25 55,80 1.85 11,300 在庫 在庫〇 追加 DL DL
905172 SID24A 24 100 150 32 45,95 3.6 18,100 在庫 在庫〇 追加 DL DL
905173 SID28A 28 100 150 32 45,95 3.7 18,100 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. Ah8 B C D E F G H I
905167 SID14A 14 38 75 19 5 15 20 25 75
905168 SID16A 16 50 100 19 3 15 45 25 75
905169 SID18A 18 50 100 22 4 20 40 25 75
905170 SID20A 20 75 125 25 5 30 55 25 75
905171 SID22A 22 75 125 25 3 30 55 25 75
905172 SID24A 24 100 150 32 8 40 45 50 100
905173 SID28A 28 100 150 32 4 40 45 50 100

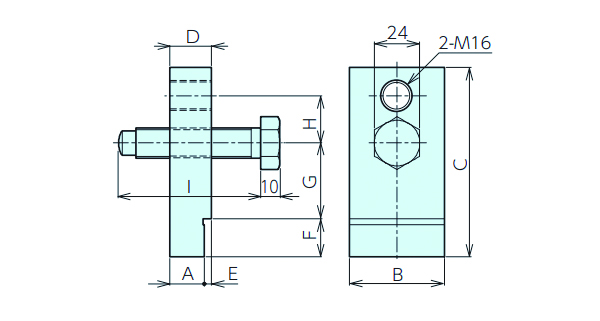

仕様/価格 【B型】

オーダー
適合T溝 全巾 全高 厚み クランプ位置 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
905174 SID14B 14 38 75 19 20,45 0.34 4,170 廃番 お問合わせ 追加 DL DL
905175 SID16B 16 50 100 19 45,70 0.65 6,200 在庫 在庫〇 追加 DL DL
905176 SID18B 18 50 100 22 40,65 0.9 7,100 在庫 在庫〇 追加 DL DL
905177 SID20B 20 75 125 25 55,80 1.8 11,300 在庫 在庫〇 追加 DL DL
905178 SID22B 22 75 125 25 55,80 1.85 11,300 在庫 在庫〇 追加 DL DL
905179 SID24B 24 100 150 32 45,95 3.6 18,100 在庫 在庫〇 追加 DL DL
905180 SID28B 28 100 150 32 45,95 3.7 18,100 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
A h8 B C D E F G H I
905174 SID14B 14 38 75 19 5 15 20 25 75
905175 SID16B 16 50 100 19 3 15 45 25 75
905176 SID18B 18 50 100 22 4 20 40 25 75
905177 SID20B 20 75 125 25 5 30 55 25 75
905178 SID22B 22 75 125 25 3 30 55 25 75
905179 SID24B 24 100 150 32 8 40 45 50 100
905180 SID28B 28 100 150 32 4 40 45 50 100

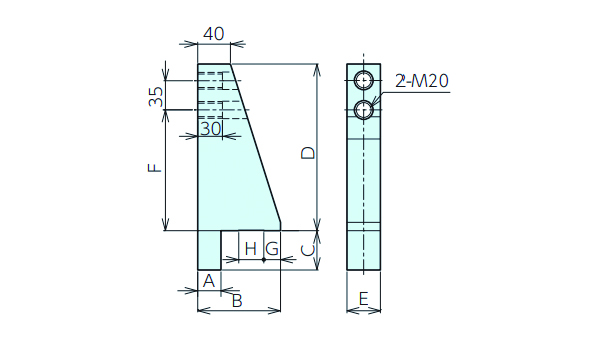

仕様/価格 【E型】

オーダーNo. No. 適合T溝 全長 全高 全巾 クランプ位置 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
951930 SID20E 20 85 150 45 95130 3.3 34,300 在庫 在庫〇 追加 DL DL
951931 SID22E 22 85 150 45 95130 3.4 34,800 在庫 在庫〇 追加 DL DL
951932 SID24E 24 85 150 45 95130 3.5 38,500 在庫 在庫〇 追加 DL DL
951933 SID28E 28 85 150 45 95130 4.5 41,400 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. Ah8 B C D E F G H
951930 SID20E 20 85 30 150 45 95 20 30
951931 SID22E 22 85 37 150 45 95 20 30
951932 SID24E 24 85 41 150 45 95 20 30
951933 SID28E 28 85 47 150 45 95 20 30

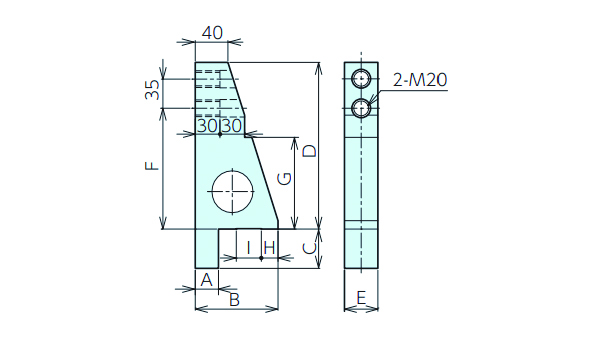

仕様/価格 【F型】

オーダーNo. No. 適合T溝 全長 全高 全巾 ※クランプ位置 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
951934 SID22F 22 85 150 40 95130 3.1 37,400 在庫 在庫〇 追加 DL DL
951935 SID24F 24 85 150 40 95130 3.2 40,800 在庫 在庫〇 追加 DL DL
951936 SID28F 28 100 200 40 145180 4.1 44,000 在庫 在庫〇 追加 DL DL
951937 SID32F 32 100 200 40 145180 4.2 45,700 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. Ah8 B C D E F G H I
951934 SID22F 22 85 37 150 40 95 50 20 30
951935 SID24F 24 85 37 150 40 95 50 20 30
951936 SID28F 28 100 47 200 40 145 110 20 30
951937 SID32F 32 100 47 200 40 145 110 25 30

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
サイドジャッキ S45C A型・B型:焼入 / E型・F型:調質 黒染め

特長

■T溝に差し込むだけ。
■横からの切削抵抗を受けるのに便利です。

A型:タップ穴が斜めに開いています。勾配のついた製品に適しています。ストッパボルト付。

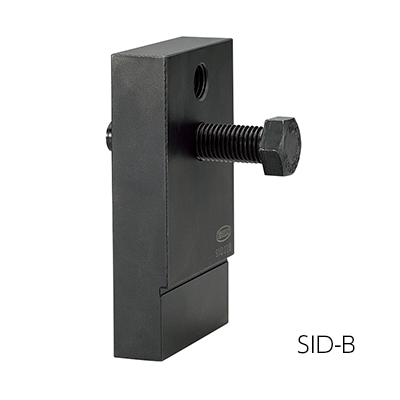

B型:タップ穴がテーブルに対し水平になりように開いています。ストッパボルト付。

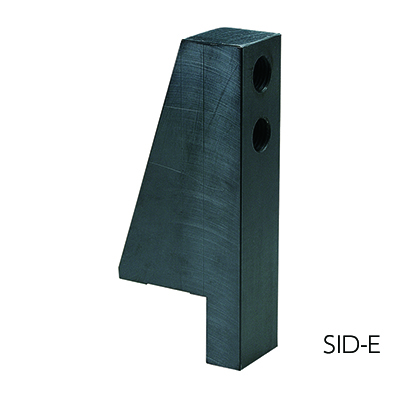

E型:大型加工機向けです。

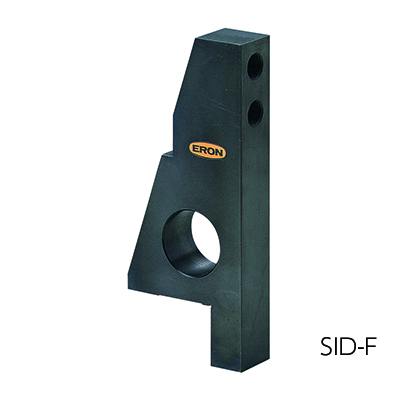

F型:大型加工機向けです。ステップ部をクランプすることにより、より強力に切削抵抗を受けれます。

※クランプ位置は、T溝差込み部の段からの参考値です。

構成図

A型

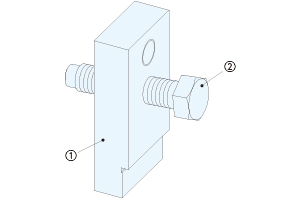

  部品構成
サイドジャッキA型
ストッパボルト



B型

  部品構成
サイドジャッキB型
ストッパボルト

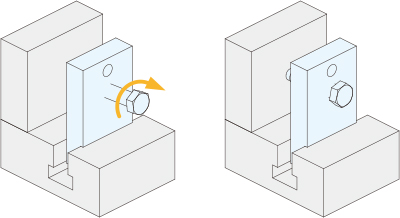

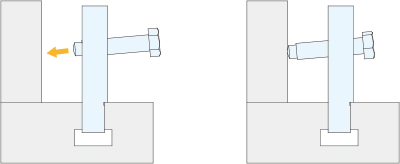

使用方法

T溝に差し込んで使用します。

A型 B型 E型



ステップ部をクランプすることにより、より強力に切削抵抗を受けれます。

F型

部品構成

A型

  部品構成
サイドジャッキA型
ストッパボルト



B型

  部品構成
サイドジャッキB型
ストッパボルト
