サイドクランプジャッキ

E-9663

  • 9663.jpg

  • 9663.jpg

仕様/価格

オーダー
No.		 No. 適合
ボルト		 クランプ
位置		 全長 全巾 全高 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
930205 SCJ2013 M20 80110 200 60 130 5.9 12,000 在庫 在庫〇 追加 DL DL
930206 SCJ2020 M20 150180 250 60 200 9.1 15,500 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
No.		 No. A B C D E F G H I J K L(並目)
930205 SCJ2013 200 60 130 75 25 24 125 60 45 80 30 M20x2.5
930206 SCJ2020 250 60 200 110 25 24 161 60 50 150 30 M20x2.5

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
サイドクランプジャッキ FC250 焼鈍 塗装

特長

■大型ワークの横押しに便利です。
■タップ穴・T溝のどちらにもお使い頂けます。

構成図

使用例

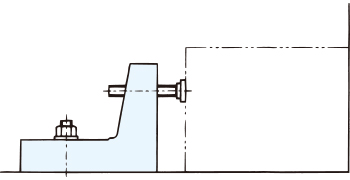

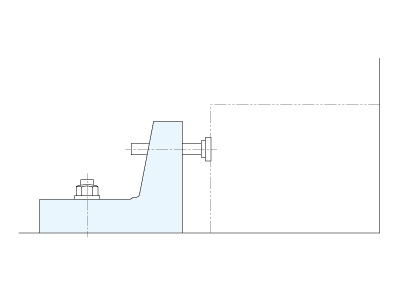

マシニング加工のワーククランプでご使用いただけます。

サイドのタップ穴にストッパボルト等を取り付けてワークに当てることで横からワークを押さえます。

使用方法

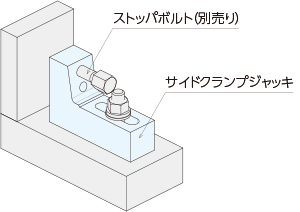

サイドクランプジャッキにストッパボルト等を取り付け、ボルトを回してワークに当ててください。

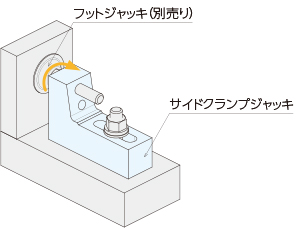

別売りのフットジャッキFJ型(標準タイプ)をご用意頂くことで面で押さえることも可能です。





■注意事項

切削抵抗が大きくなりすぎないようにしてください。製品の破損や変形に繫がります。

取付方法

●タップ穴への取り付け

ジグベースへの取り付けの場合、寸法図を参考にタップ穴を加工してください。

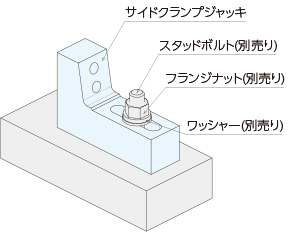

テーブルまたはジグベースにサイドクランプジャッキをセットします。スタッドボルト(別売り)･フランジナット(別売り)を取り付けてください。必要に応じてワッシャー(別売り)をご使用ください。







●T溝への取り付け

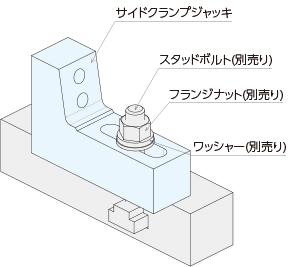

テーブルまたはジグベースのT溝にTスロットナット(別売り)を挿入してください。



サイドクランプジャッキをセットし、スタッドボルト(別売り)･ワッシャ(別売り)・フランジナット(別売り)を取り付けてください。



修理対応

当製品の修理は行っておりません。

当異常がみられる場合は、交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
