• ERON

RoHS対応

ローウェッジクランプ

E-9918

仕様/価格 【ワンサイドタイプ】

オーダー
No.
No. ねじの呼び
(並目)
クランプ
ストローク
最大操作
トルク
N・m
最大
締付力
kN
質量
g
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
976031 LWC04 M4X0.7 0.4 1.6 0.9 1.4 1,620 在庫 在庫〇 追加 DL DL
976032 LWC06 M6X1.0 0.7 5 1.9 8.4 1,710 在庫 在庫〇 追加 DL DL
976033 LWC08 M8X1.25 1 13 4.3 16 1,760 在庫 在庫〇 追加 DL DL
976034 LWC12 M12X1.75 1.2 40 7.1 48 2,360 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
No.
No. A B C D E F(max) G H(並目) I J
976031 LWC04 9.2 10.2 3 2.5 4.6~5.0 3.9 6 M4X0.7 - -
976032 LWC06 15.6 17.3 5 4 7.8~8.5 5.5 10 M6X1.0 3.2 2
976033 LWC08 20 21.94 5 5 10.0~11.0 6 13 M8X1.25 3.2 2
976034 LWC12 24.6 27.14 10 8 12.3~13.5 11.2 18 M12X1.75 3.2 2

仕様/価格 【ダブルサイドタイプ】

オーダー
ねじの呼び
(並目)
クランプ
ストローク
最大操作
トルク
N.m
最大
締付力
kN
質量
g
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
976035 LWCD04 M4X0.7 0.4 1.6 0.9 1.3 2,650 在庫 在庫〇 追加 DL DL
976036 LWCD06 M6X1.0 0.7 5 1.9 8.4 2,800 在庫 在庫〇 追加 DL DL
976037 LWCD08 M8X1.25 1 13 4.3 16 3,090 在庫 在庫〇 追加 DL DL
976038 LWCD12 M12X1.75 1.2 40 7.1 46 4,400 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C D E F(MAX) G H(並目) I J
976035 LWCD04 9.2~10 10.2 3 2.5 4.6~5.0 6.7 7 M4X0.7 - -
976036 LWCD06 15.6~17 17.3 5 4 7.8~8.5 10.6 11 M6X1.0 3.2 2
976037 LWCD08 20~22 21.94 5 5 10.0~11.0 13.1 14 M8X1.25 3.2 2
976038 LWCD12 24.6~27 27.14 10 8 12.3~13.5 22 17 M12X1.75 3.2 2

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ローウェッジクランプ 締付ボルト:SCM435
ワッシャー(ダブルサイドのみ):SCM435
本体(金属部):C3604BD
本体(ゴム部):NBR
締付ボルト:全体焼入(HRC32~39)
ワッシャー(ダブルサイドのみ):全体焼入(HRC40~46)
締付ボルト:黒染め(四三酸化鉄被膜)

特長

■小物ワークに最適
■ワークの傷防止対策に真鍮素材を使用
■ワークの浮き上がりは極小
ワンサイドタイプのみ
■薄型ワークに最適
ダブルサイドタイプのみ
■一度に両側をクランプ可能

[付属品]ノックピンφ3h7X6 1個(LWC(D)04以外)

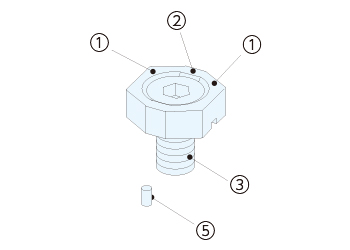

構成図

ワンサイドタイプ

ダブルサイドタイプ

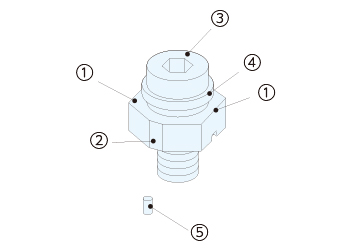

  部品構成
本体(金属部)
本体(ゴム部)
締付ボルト
ワッシャー
ノックピンφ3h7X6(LWC(D)04以外)

使用例

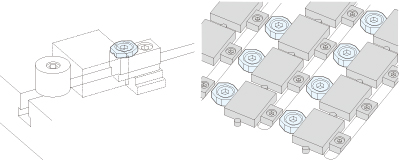

ワンサイドタイプ

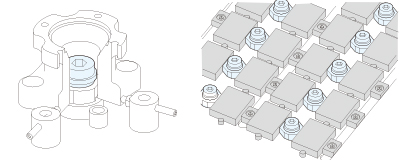

ダブルサイドクランプ

使用方法

締付ボルトを六角レンチで締めることにより、本体のゴム部が伸び、金属部にてクランプします。
アンクランプ時はゴムの収縮により、元の寸法に戻ります。

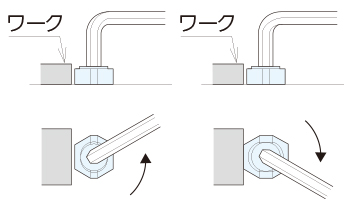

ワンサイドクランプ

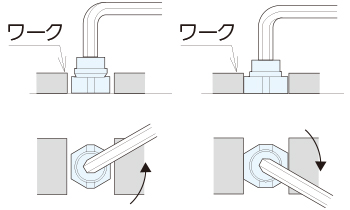

ダブルサイドクランプ







ワーク寸法のバラツキを考慮の上、取付加工寸法を参考に、クランプの配置場所を決めてください。

付属の位置決めピンにてクランプ方向の位置決めができます。

ワークに対して垂直にクランプすることが可能になります。(LWC(D)04はできません)

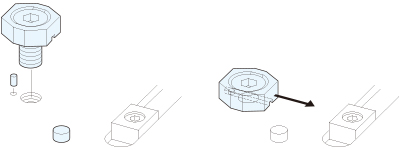

ワンサイドクランプ

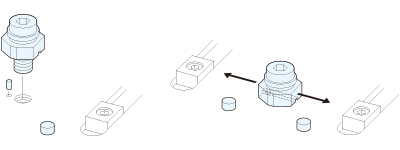

ダブルサイドクランプ







注意事項



本製品は本体にNBR(合成ゴム)、接着剤が使用されています。
シンナーなどの溶剤、塩素系の切削液、強アルカリの切削液を使用されると、本体のゴムの劣化がおこりますので、使用しないでください。
規定の開き以上開けないでください。ゴムが破損する恐れがあります。

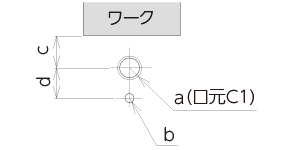

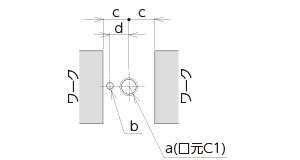

取付方法

ワンサイドタイプ





a(並目) b c d
LWC04 M4X0.7 - 4.7~4.9 -
LWC06 M6X1.0 φ3H7深さ4.5±0.2 7.9~8.2 6
LWC08 M8X1.25 φ3H7深さ4.5±0.2 10.1~10.7 8
LWC12 M12X1.75 φ3H7深さ4.5±0.2 12.4~13.2 10





ダブルサイドタイプ





a(並目) b c d  左右の最大差
LWCD04 M4X0.7 - 4.7~4.9 - 0.2
LWCD06 M6X1.0 φ3H7深さ4.5±0.2 7.9~8.2 6

0.3

LWCD08 M8X1.25 φ3H7深さ4.5±0.2 10.1~10.7 8 0.6
LWCD12 M12X1.75 φ3H7深さ4.5±0.2 12.4~13.2 10 0.8
