RoHS対応

【廃番】U型アングルプレート

E-9125

  • 【廃番】U型アングルプレート PIC1

  • 【廃番】U型アングルプレート PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-No. No. 全巾 奥行 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
機械仕上 901288 UR1M 95.4 101.6 127 4 7,050 廃番 お問合わせ 追加 DL DL
機械仕上 901289 UR2M 101.6 101.6 152.4 7 8,700 廃番 お問合わせ 追加 DL DL
機械仕上 901290 UR3M 101.6 127 152.4 8 10,000 廃番 お問合わせ 追加 DL DL
機械仕上 901291 UR4M 114.3 127 203.2 10 13,900 廃番 お問合わせ 追加 DL DL
機械仕上 901292 UR5M 127 203.2 304.8 20 23,300 廃番 お問合わせ 追加 DL DL
機械仕上 901293 UR6M 139.7 177.8 254 17 24,900 廃番 お問合わせ 追加 DL DL
機械仕上 901294 UR7M 139.7 203.2 254 19 22,300 廃番 お問合わせ 追加 DL DL
機械仕上 901295 UR8M 152.4 152.4 203.2 16 19,000 廃番 お問合わせ 追加 DL DL
機械仕上 901296 UR9M 203.2 254 304.8 35 34,300 廃番 お問合わせ 追加 DL DL
機械仕上 901297 UR10M 203.2 228.6 406.4 43 58,000 廃番 お問合わせ 追加 DL DL
機械仕上 901298 UR11M 254 304.8 406.4 67 85,000 廃番 お問合わせ 追加 DL DL
機械仕上 901299 UR12M 304.8 304.8 609.6 81 120,000 廃番 お問合わせ 追加 DL DL
研削仕上 901301 UR21P 95.4 101.6 127 4 16,600 廃番 お問合わせ 追加 DL DL
研削仕上 901302 UR22P 101.6 101.6 152.4 7 19,600 廃番 お問合わせ 追加 DL DL
研削仕上 901303 UR23P 101.6 127 152.4 8 20,700 廃番 お問合わせ 追加 DL DL
研削仕上 901304 UR24P 114.3 127 203.2 10 23,700 廃番 お問合わせ 追加 DL DL
研削仕上 901305 UR25P 127 203.2 304.8 20 40,300 廃番 お問合わせ 追加 DL DL
研削仕上 901306 UR26P 139.7 177.8 254 17 36,500 廃番 お問合わせ 追加 DL DL
研削仕上 901307 UR27P 139.7 203.2 254 19 36,500 廃番 お問合わせ 追加 DL DL
研削仕上 901308 UR28P 152.4 152.4 203.2 16 31,800 廃番 お問合わせ 追加 DL DL
研削仕上 901309 UR29P 203.2 254 304.8 35 50,000 廃番 お問合わせ 追加 DL DL
研削仕上 901310 UR30P 203.2 228.6 406.4 43 79,000 廃番 お問合わせ 追加 DL DL
研削仕上 901311 UR31P 254 304.8 406.4 67 120,000 廃番 お問合わせ 追加 DL DL
研削仕上 901312 UR32P 304.8 304.8 609.6 81 172,000 廃番 お問合わせ 追加 DL DL
摺合仕上 901314 UR31S 95.4 101.6 127 4 26,800 廃番 お問合わせ 追加 DL DL
摺合仕上 901315 UR32S 101.6 101.6 152.4 7 29,800 廃番 お問合わせ 追加 DL DL
摺合仕上 901316 UR33S 101.6 127 152.4 8 31,500 廃番 お問合わせ 追加 DL DL
摺合仕上 901317 UR34S 114.3 127 203.2 10 35,500 廃番 お問合わせ 追加 DL DL
摺合仕上 901318 UR35S 127 203.2 304.8 20 61,000 廃番 お問合わせ 追加 DL DL
摺合仕上 901319 UR36S 139.7 177.8 254 17 53,000 廃番 お問合わせ 追加 DL DL
摺合仕上 901320 UR37S 139.7 203.2 254 19 53,000 廃番 お問合わせ 追加 DL DL
摺合仕上 901321 UR38S 152.4 152.4 203.2 16 53,000 廃番 お問合わせ 追加 DL DL
摺合仕上 901322 UR39S 203.2 254 304.8 35 75,000 廃番 お問合わせ 追加 DL DL
摺合仕上 901323 UR40S 203.2 228.6 406.4 43 119,000 廃番 お問合わせ 追加 DL DL
摺合仕上 901324 UR41S 254 304.8 406.4 67 180,000 廃番 お問合わせ 追加 DL DL
摺合仕上 901325 UR42S 304.8 304.8 609.6 81 212,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-No. No. A B C D E F G H I
901288 UR1M 95.4 101.6 127 21 67 22 34 25 0.03
901289 UR2M 101.6 101.6 152.4 28 82 23 30 23 0.03
901290 UR3M 101.6 127 152.4 28 78 24 46 30 0.03
901291 UR4M 114.3 127 203.2 28 121 30 44 30 0.03
901292 UR5M 127 203.2 304.8 30 188 50 81 50 0.04
901293 UR6M 139.7 177.8 254 30 150 45 70 45 0.035
901294 UR7M 139.7 203.2 254 31 147 42 90 48 0.035
901295 UR8M 152.4 152.4 203.2 31 95 45 45 42 0.03
901296 UR9M 203.2 254 304.8 35 182 54 127 50 0.04
901297 UR10M 203.2 228.6 406.4 35 265 60 98 54 0.05
901298 UR11M 254 304.8 406.4 35 255 60 154 60 0.05
901299 UR12M 304.8 304.8 609.6 35 443 70 164 60 0.06
901301 UR21P 95.4 101.6 127 21 67 22 34 25 0.005
901302 UR22P 101.6 101.6 152.4 28 82 23 30 23 0.006
901303 UR23P 101.6 127 152.4 28 78 24 46 30 0.006
901304 UR24P 114.3 127 203.2 28 121 30 44 30 0.008
901305 UR25P 127 203.2 304.8 30 188 50 81 50 0.012
901306 UR26P 139.7 177.8 254 30 150 45 70 45 0.01
901307 UR27P 139.7 203.2 254 31 147 42 90 48 0.01
901308 UR28P 152.4 152.4 203.2 31 95 45 45 42 0.008
901309 UR29P 203.2 254 304.8 35 182 54 127 50 0.012
901310 UR30P 203.2 228.6 406.4 35 265 60 98 54 0.03
901311 UR31P 254 304.8 406.4 35 255 60 154 60 0.035
901312 UR32P 304.8 304.8 609.6 35 443 70 164 60 0.04
901314 UR31S 95.4 101.6 127 21 67 22 34 25 0.0026
901315 UR32S 101.6 101.6 152.4 28 82 23 30 23 0.0027
901316 UR33S 101.6 127 152.4 28 78 24 46 30 0.0027
901317 UR34S 114.3 127 203.2 28 121 30 44 30 0.003
901318 UR35S 127 203.2 304.8 30 188 50 81 50 0.0035
901319 UR36S 139.7 177.8 254 30 150 45 70 45 0.0033
901320 UR37S 139.7 203.2 254 31 147 42 90 48 0.003
901321 UR38S 152.4 152.4 203.2 31 95 45 45 42 0.0035
901322 UR39S 203.2 254 304.8 35 182 54 127 50 0.0035
901323 UR40S 203.2 228.6 406.4 35 265 60 98 54 0.004
901324 UR41S 254 304.8 406.4 35 255 60 154 60 0.004
901325 UR42S 304.8 304.8 609.6 35 443 70 164 60 0.005

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】U型アングルプレート FC250 焼鈍 塗装(黒皮部)

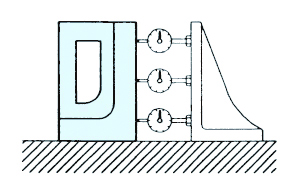

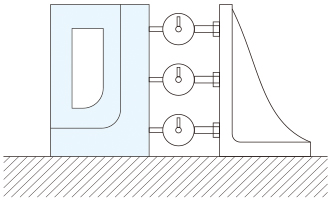

使用例
