RoHS対応

MJイケールP型

E-9228

  • 9228P.jpg

  • 9228P.jpg

仕様/価格

オーダーNo. No. 全巾 全高 奥行 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
917310 MJ1P 100 100 100 2.3 13,000 × お問合わせ 追加 DL DL
917311 MJ2P 100 150 100 3.1 15,900 × お問合わせ 追加 DL DL
917312 MJ3P 100 200 120 4.2 19,800 × お問合わせ 追加 DL DL
917313 MJ4P 100 250 120 5 24,900 × お問合わせ 追加 DL DL
917314 MJ5P 150 100 100 3.3 14,500 × 在庫〇 追加 DL DL
917315 MJ6P 150 150 100 4.3 17,900 × お問合わせ 追加 DL DL
917316 MJ7P 150 200 120 5.9 22,600 × お問合わせ 追加 DL DL
917317 MJ8P 150 250 120 6.9 28,900 × お問合わせ 追加 DL DL

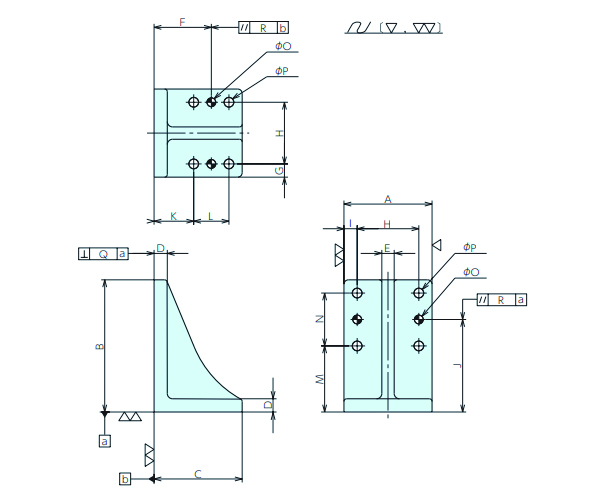

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L M N OH7 P Q R
917310 MJ1P 100 100 100 15 14 65 15 70 15 65 45 40 45 40 10 11 0.05 0.06
917311 MJ2P 100 150 100 15 14 65 15 70 15 105 45 40 75 60 10 11 0.05 0.06
917312 MJ3P 100 200 120 15 14 75 15 70 15 145 50 50 110 70 10 11 0.05 0.06
917313 MJ4P 100 250 120 18 14 75 15 70 15 195 50 50 160 70 10 11 0.05 0.06
917314 MJ5P 150 100 100 15 14 65 15 120 15 65 45 40 45 40 10 14 0.05 0.06
917315 MJ6P 150 150 100 15 14 65 15 120 15 105 45 40 75 60 10 14 0.05 0.06
917316 MJ7P 150 200 120 15 14 75 15 120 15 145 50 50 110 70 10 14 0.05 0.06
917317 MJ8P 150 250 120 18 14 75 15 120 15 195 50 50 160 70 10 14 0.05 0.06

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
MJイケールP型 FC250 焼鈍 塗装(黒皮部)

特長

■MJイケールH型の位置決め穴付タイプです。
■位置決め穴(Φ10 H7) ・取付穴により、治具の固定・位置決めができます。
