RoHS対応

ストップブラケット

E-9618

  • ストップブラケット PIC1

  • ストップブラケット PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 全巾 奥行 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
937967 618-01 100 80 100 2.4 17,300 在庫 在庫△ 追加 DL DL
937968 618-02 125 100 125 4.2 21,700 在庫 在庫△ 追加 DL DL
937969 618-03 160 100 160 6.4 28,100 在庫 在庫△ 追加 DL DL
937970 618-04 200 125 200 10.6 37,800 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I
937967 618-01 100 80 80 100 10 12 80 0.03 C10
937968 618-02 125 80 100 125 12 32 80 0.03 C15
937969 618-03 160 95 100 160 15 32 95 0.04 C20
937970 618-04 200 100 125 200 18 57 100 0.05 C20

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ストップブラケット FC250 焼鈍 塗装(黒皮部)

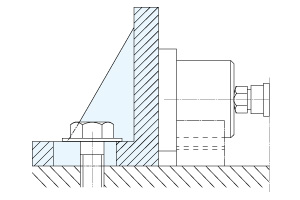

使用例
