• ERON

RoHS対応

精密小型ボール盤バイス(ヤンキーバイス)

E-9117,9117B

  • 精密小型ボール盤バイス(ヤンキーバイス) PIC1
  • 精密小型ボール盤バイス(ヤンキーバイス) PIC2

  • 精密小型ボール盤バイス(ヤンキーバイス) PIC1

  • 精密小型ボール盤バイス(ヤンキーバイス) PIC2

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 口巾 口深 口開 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
900079 P150 38 25 38 0.8 13,500 在庫 在庫〇 追加 DL
900493 P250 62 38 64 2.6 15,000 在庫 在庫〇 追加 DL
900494 P350 75 45 79 4.4 29,000 在庫 在庫△ 追加 DL
900495 P400 101.5 45 104 7.7 33,700 在庫 在庫〇 追加 DL
900499 P300 81 38 84 3.9 20,500 廃番 在庫△ 追加 DL
900500 P770 94 42.5 105 5.2 13,000 廃番 お問合わせ 追加 DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I J K O P R
900079 P150 38 38 25 47 108 22 25.5 46 5 W3/8 16山/吋 φ12 - - -
900493 P250 62 64 38 67 158 29 37 97 8 W1/2 12山/吋 φ19 - - -
900494 P350 75 79 45 76 186 31 38.5 114 8 TW16 8山/吋 六角22 - - -
900495 P400 101.5 104 45 83 238 38 48 114 8 TW16 8山/吋 六角22 - - -
900499 P300 81 84 38 66 183 28 37.5 114 8 TW16 8山/吋 六角22 101 66.5 17
900500 P770 94 105 42.5 66 273 23.5 24 116 8 TW16 8山/吋 六角22 127 127 13

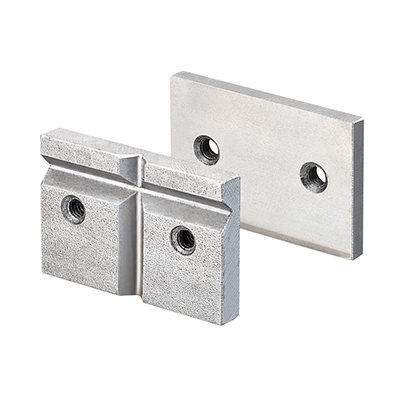

仕様/価格 口金(2枚1組)

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合機種 価格 在庫設定 在庫情報 製品BOX
930959 P150-JA P150,P150A 3,890 × 在庫〇 追加
930960 P250-JA P250,P250A,P250AS 3,890 × 在庫△ 追加
930961 P300-JA P300 4,810 廃番 お問合わせ 追加
930962 P350-JA P350,P350A,P350AS 5,850 × 在庫△ 追加
930963 P400-JA P400,P400A,P400AS 5,850 × お問合わせ 追加

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G(並目） H I J
930959 P150-JA 38 25 5.5 4 23 13 M4x0.7 4 4 19
930960 P250-JA 62 38 7.5 4.5 40 19 M5x0.8 5 5.5 27
930961 P300-JA 81 38 7.5 4.5 43 19 M5x0.8 5 5 27.5
930962 P350-JA 75 45 8 6 43 23.5 M5x0.8 5.5 5.5 32
930963 P400-JA 101.5 45 8 6 58 22 M6x1.0 6 6.5 32

仕様/価格 スピンドル

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合機種 価格 在庫設定 在庫情報 製品BOX
943909 P150-SP P150 3,180 × お問合わせ 追加
943910 P150A-SP P150A 3,180 廃番 お問合わせ 追加
943911 P250-SP P250 3,180 × お問合わせ 追加
943912 P250A-SP P250A,P250AS 3,180 廃番 お問合わせ 追加
946805 P350-SP P350 3,890 × お問合わせ 追加
943913 P400-SP P350A,P350AS,P400,P770 3,890 × お問合わせ 追加
943914 P400A-SP P400A,P400AS 3,890 廃番 お問合わせ 追加

仕様/価格 裏板

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合機種 価格 在庫設定 在庫情報 製品BOX
943915 P150-BP P150,P150A 2,010 × お問合わせ 追加
943916 P250-BP P250,P250A,P250AS,P300 2,010 × お問合わせ 追加
943917 P350-BP P350,P350A,P350AS 2,300 × お問合わせ 追加
943918 P400-BP P400,P400A,P400AS,P770 2,300 × お問合わせ 追加

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
精密小型ボール盤バイス(ヤンキーバイス) 本体/可動体：FC200
口金スピンドル/裏板：SS400		 本体/可動体：焼鈍(HB223以下) 本体/可動体：塗装
スピンドル：ニッケルメッキ

特長

■横倒しでもご使用頂けます。(ボール盤想定のため、底面と側面の直角精度は指定しておりません。)
■口金は本体及び可動体共つけてあります。
■本体側の口金にはV溝があるため、丸棒をクランプすることも可能です。
■P350、P400は送りねじに台形ねじを使用してあり、強力締付が可能です。
■ハンドルレバーの止め玉は、かしめてあり、抜け落ちません。

構成図

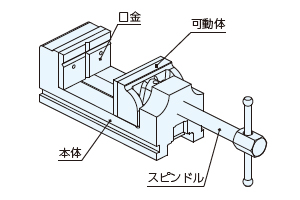

P150、P250、P400

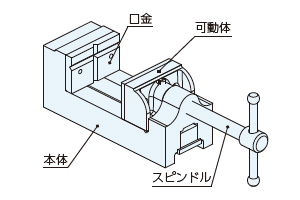

P350

使用方法

テーブル等に精密小型ボール盤バイスを設置し、手で本体を抑えながら使用します。



●クランプ

スピンドルを時計周りに回転させて、可動体をワークに当てることでクランプします。







●アンクランプ

スピンドルを反時計周りに回転させてください。





■注意事項

締め付けストロークの範囲内でご使用ください。

ボール盤の取扱説明書をよく読み内容をご理解の上作業を行ってください。

取付方法

●全型式

テーブル等に固定せずにご使用いただけます。


●P350のみ

安全面を考慮してテーブルと固定したい場合は以下の方法で固定できます。

取付に必要なクランピングパーツ類は別売りです。





■テーブルとの固定方法

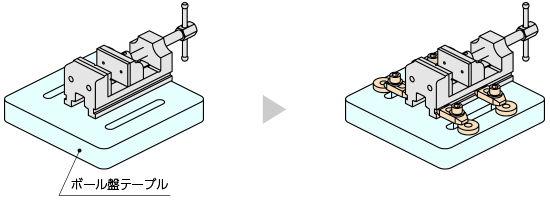

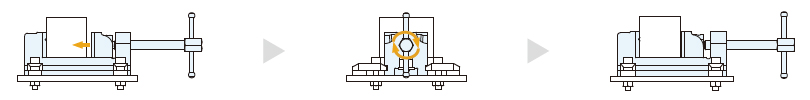

1.ボール盤のテーブルに直接固定する。

ボール盤のテーブル溝/穴と本製品を固定するクランプバー・ボルトの位置が合致する場合固定できます。

取付はテーブルの溝/穴にボルトを通して、本製品の側面溝にクランプバーを挿入しナットで固定します。

ボール盤のテーブル仕様は各社で異なりますので、ボルトの長さ等はお客様にて確認ください。

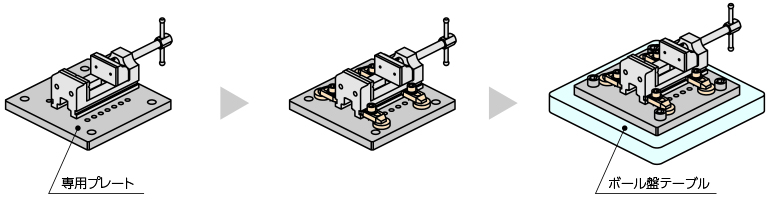

2.専用プレートに固定してボール盤に設置する。

ボール盤のテーブル溝/穴と精密小型ボール盤バイスを固定するクランプバー・ボルトの位置が合致しない場合は、お客様で専用のプレートを設計/製作して取り付けてください。





●組合せクランピングパーツ例（固定1か所あたり）

  M8 M10 M12
プレーンクランプ PC00101 PC00201 PC00301
スタッドボルト※ BM008〇〇～BM08〇〇 BM010〇〇～BM10〇〇 BM012〇〇～BM12〇〇
ソケットスクリュー※ SKS08〇〇 SKS10〇〇 SKS12〇〇
平ワッシャー（２枚） WF8 WF10 WF12
フランジナット（２個） FNM0008 FNM0010 FNM0012
ハイトシリンダー 11279-08009 11279-08009 11279-08009

 ※どちらか1つお選びください。全長はボール盤のテーブル仕様に合わせて選定ください。

修理対応

スピンドルに異常がみられる場合は、新しいスピンドルと交換してください。
長年のご使用によりその他の異常がみられる場合は、再購入をお勧めいたします。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
