治具プレート交換システム用ロボット搬送用爪
E-1403
仕様/価格（2個1組）
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー№ | № | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T | U | V | W | X |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 157339 | NEQ125-HCZ16 | 70 | 95 | 50 | 20 | 10.8 | 45 | 25 | 3.5 | 12 | 5 | 14 | M10 | 76.5 | 25 | 32 | 38 | 10 | 45 | 40 | 87 | 45° | 27.5 | 22.5 | 35 | |
| 157340 | NEQ300-HCZ35 | 120 | 228 | 50 | 35 | 17.5 | 95 | 25 | 5.5 | 16 | 7 | 22 | M16 | 136.5 | 16 | 46 | 27 | 20 | 133 | 80 | 198 | 30° | - | - | - |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| 治具プレート交換システム用ロボット搬送用爪 | S50C | 焼入(HRC25±4) | 無電解メッキ |
特長
-
■ロボット搬送用治具プレートのロボットハンド爪です。
■ロボットハンドの型式に対応した専用設計なので、自社での設計、製作が不要です。
構成図

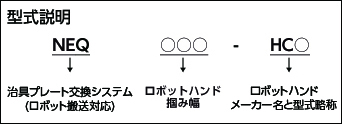

■NEQ用ロボット搬送用爪

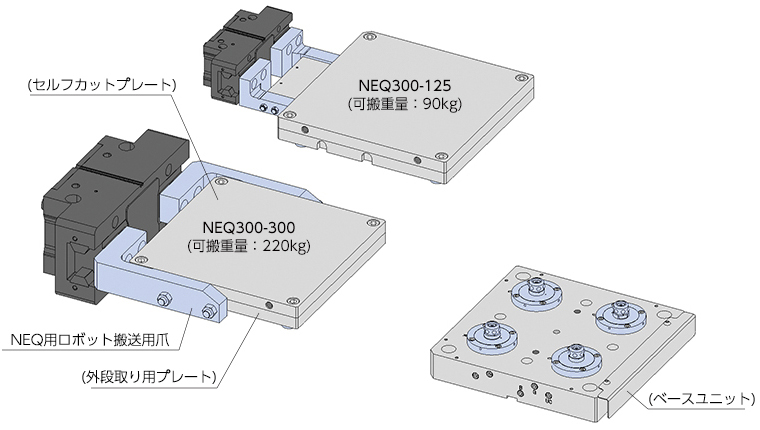

鍋屋バイテックのロボットハンドに対応した爪です。ロボット搬送用治具プレートの外段取り用プレートを搬送する際に使用できます。
セルフカットプレート、外段取り用プレート、については治具プレート交換システム(ロボット搬送対応)の製品ページを参照ください。
