• ERON

RoHS対応

治具プレート交換システム(ロボット搬送対応)

E-1403

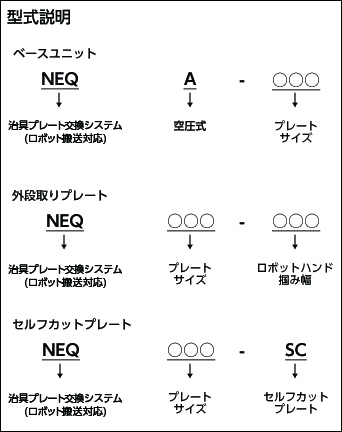

仕様/価格 ベースユニット

オーダー№ プレート ロケートピン ダイヤピン クランプピン 質量
kg
価格 在庫設定 在庫情報 製品BOX CAD
全巾 全長 厚み DXF STEP
157338 NEQA300 300 300 45 QLA26SRP1 QLA26SDP1 QLA26SCP1 31.4 775,000 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー№ A B C D E F G H I J K L M N O P Q R
157338 NEQA300 300 300 45 251 24.5 50 150 100 80 140 150 48 204 M12用 M12用 M12用 M6用 0.02

仕様/価格 外段取り用プレート

オーダー№ プレート 最大可搬
重量kg
ロケート
ブッシュ
クランプ
ブッシュ
ハイトシリンダー 質量
kg
価格 在庫設定 在庫情報 製品BOX CAD
全巾 全長 厚み DXF STEP
157335 NEQ300-125 300 300 20 90 QLA26RB QLA26CB 11279-10016 15.7 350,000 在庫 お問合わせ 追加 DL DL
157336 NEQ300-300 300 300 20 220 QLA26RB QLA26CB 11279-10016 14.4 350,000 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー№ A B C D E F G H I J
157335 NEQ300-125 300 300 20 75 150 10 16 M8用 φ10 365
157336 NEQ300-300 300 300 20 75 150 10 16 M8用 φ10 -

仕様/価格 セルフカットプレート

オーダー№ プレート 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
全巾 全長 厚み DXF STEP
157337 NEQ300-SC 300 300 20 14 143,000 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー№ A B C D
157337 NEQ300-SC 300 300 20 0.02

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
治具プレート交換システム(ロボット搬送対応) 【プレート】S50C
【Q-ロックエレメント(ブッシュ)】SCM440
【Q-ロックエレメント(ピン)】SUS440C
【ハイトシリンダー】SCM420
【Q-ロックエレメント(ブッシュ・ピン)、ハイトシリンダー】焼入(HRC55) 【ハイトシリンダー】黒染め

特長

■治具プレートの外段取り化を行い、産業用ロボットによる自動搬送を行う為のユニットです。
■ベースユニットはエアーにより動作します。ご使用の際は、コンプレッサをご用意ください。
■ベースユニットへの機械テーブルへの取付は取付ピッチ63,100,125を対応しています。標準品で取付不可の場合は、別作対応が可能です。

※お客様の仕様に合わせた特殊品も承ります。

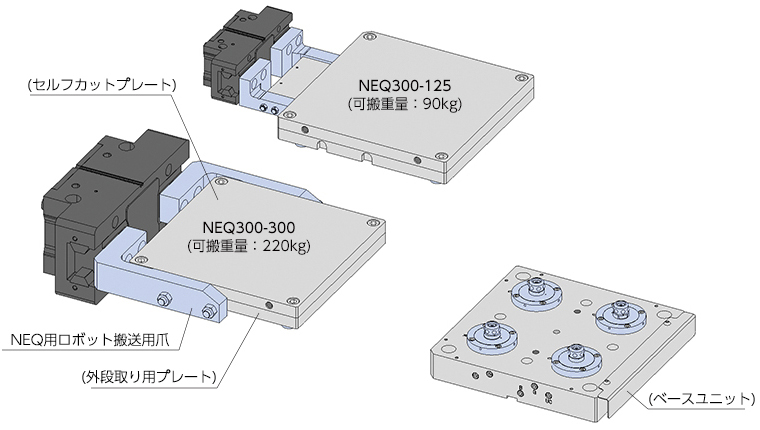

構成図



ベースユニット
加工機の機械テーブルに取付けて使用します。取付の際芯出しが必要です。Qロックエレメント ピン(空圧式)により外段取り用プレートの位置決め・クランプを行います。使用にはエアーが必要です。



外段取り用プレート
ロボットハンドで掴むための溝のついた治具プレートです。Qロックエレメント ブッシュ(空圧式)により、ベースユニットに位置決め・クランプを行います。



セルフカットプレート
追加工可能な治具プレートです。お客様にてワークや治具に合わせ基準穴・タップ穴・溝加工を施しご利用ください。外段取り用プレートと位置決めピンにより位置決めされています。

※可搬重量は治具プレートに均等に荷重が加わった際の参考値です。

使用例

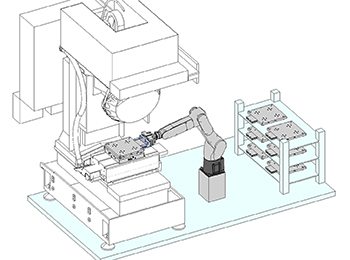

ロボット搬送時の使用例



治具プレートにワークをセットしておくことでロボット操作のみで治具プレートの交換作業ができ、自動化に最適です。






セルフカットプレート治具構築例



セルフカットプレートに基準穴・タップ穴・溝加工を施す事で様々なワークに対応できます。
普段使用されている治具もセルフカットプレートに取付けることでロボット搬送に対応可能です。
治具プレートを使用しなくなった際も、セルフカットプレート以外は再利用できるため経済的です。

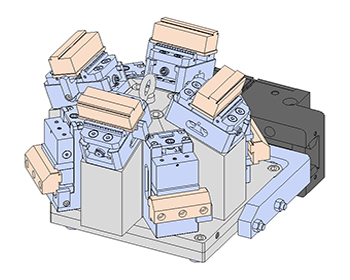

小物ワークの多数個取り加工に

イケールを用いた多数個加工に
