防振キャスターホルダ

E-1133

  • 防振キャスターホルダ PIC1

  • 防振キャスターホルダ PIC1

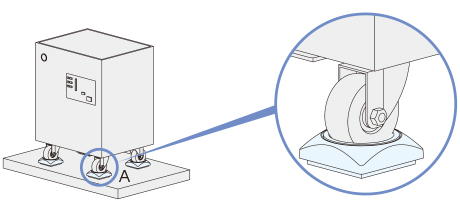

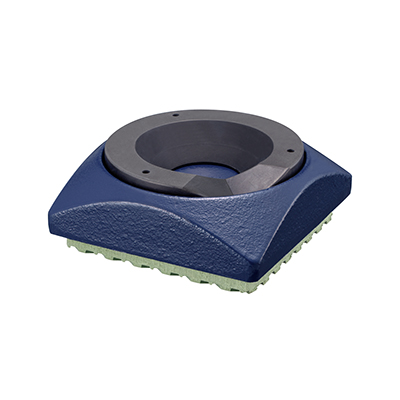

本製品は装置の足元に設置するだけで簡単に振動対策ができる製品です。
キャスターが付いた装置でご使用いただけます。

仕様/価格　防振プレート

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー№ № 適合キャスター

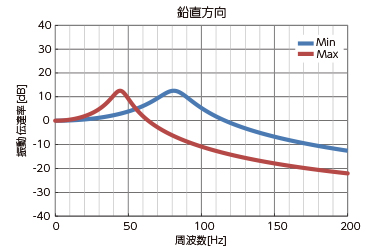

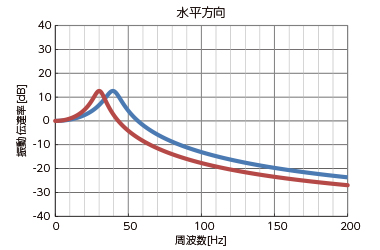

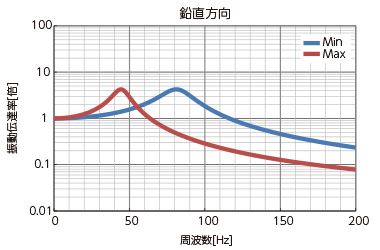

サイズ		 許容荷重 kgf 許容荷重 N 固有振動数(鉛直)Hz※ 対象振動周波数(鉛直)
Hz※		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
最小 最大 最小 最大 DXF STEP
166932 FCH075B4-15 φ70-φ100 173 561 1700 5500 45 90～ 719 8,600 × お問合わせ 追加 DL DL
166933 FCH075B0-15 φ70-φ100 286 1143 2800 11200 68 136～ 719 8,600 × お問合わせ 追加 DL DL
166934 FCH075B6-15 φ70-φ100 265 2000 2600 19600 59 118～ 719 8,600 × お問合わせ 追加 DL DL
166935 FCH075B5-25 φ70-φ100 286 898 2800 8800 44 88～ 770 10,200 × お問合わせ 追加 DL DL
166936 FCH075B50-25 φ70-φ100 286 1133 2800 11100 45 90～ 770 10,200 × お問合わせ 追加 DL DL
166937 FCH075B32-25 φ70-φ100 122 439 1200 4300 30 60～ 754 9,200 × お問合わせ 追加 DL DL
166938 FCH075B30-18 φ70-φ100 112 449 1100 4400 35 70～ 719 8,600 × お問合わせ 追加 DL DL
166939 FCH075B30W-18 φ70-φ100 29.6 214 290 2100 35 70～ 719 8,600 × お問合わせ 追加 DL DL
166940 FCH075B13W-13 φ70-φ100 29.6 224 290 2200 26 52～ 689 7,600 × お問合わせ 追加 DL DL
166983 FCH100B4-15 φ100-φ130 306 1010 3000 9900 45 90～ 1895 12,800 × お問合わせ 追加 DL DL
166984 FCH100B0-15 φ100-φ130 510 2031 5000 19900 68 136～ 1895 12,800 × お問合わせ 追加 DL DL
166985 FCH100B6-15 φ100-φ130 1020 3561 10000 34900 59 118～ 1895 12,800 × お問合わせ 追加 DL DL
166986 FCH100B5-25 φ100-φ130 510 1622 5000 15900 44 88～ 1995 17,500 × お問合わせ 追加 DL DL
166987 FCH100B50-25 φ100-φ130 510 2031 5000 19900 45 90～ 1995 17,500 × お問合わせ 追加 DL DL
166988 FCH100B32-25 φ100-φ130 204 806 2000 7900 30 60～ 1965 14,100 × お問合わせ 追加 DL DL
166989 FCH100B30-18 φ100-φ130 204 806 2000 7900 35 70～ 1910 12,600 × お問合わせ 追加 DL DL
166990 FCH100B30W-18 φ100-φ130 50 398 490 3900 35 70～ 1910 12,600 × お問合わせ 追加 DL DL
166991 FCH100B13W-13 φ100-φ130 50 398 490 3900 26 52～ 1850 10,300 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー№ № A C D H d1 d2
166932 FCH075B4-15 90 32.5 75 23.5 10.5 6
166933 FCH075B0-15 90 32.5 75 23.5 10.5 6
166934 FCH075B6-15 90 32.5 75 23.5 10.5 6
166935 FCH075B5-25 90 42.5 75 23.5 10.5 6
166936 FCH075B50-25 90 42.5 75 23.5 10.5 6
166937 FCH075B32-25 90 42.5 75 23.5 10.5 6
166938 FCH075B30-18 90 35.5 75 23.5 10.5 6
166939 FCH075B30W-18 90 35.5 75 23.5 10.5 6
166940 FCH075B13W-13 90 30.5 75 23.5 10.5 6
166983 FCH100B4-15 119 45.5 100 36.5 18.5 6
166984 FCH100B0-15 119 45.5 100 36.5 18.5 6
166985 FCH100B6-15 119 45.5 100 36.5 18.5 6
166986 FCH100B5-25 119 55.5 100 36.5 18.5 6
166987 FCH100B50-25 119 55.5 100 36.5 18.5 6
166988 FCH100B32-25 119 55.5 100 36.5 18.5 6
166989 FCH100B30-18 119 48.5 100 36.5 18.5 6
166990 FCH100B30W-18 119 48.5 100 36.5 18.5 6
166991 FCH100B13W-13 119 43.5 100 36.5 18.5 6

仕様/価格　防振パッド

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー№ № 適合キャスター
サイズ		 許容荷重 kgf 許容荷重 N 固有振動数(鉛直)Hz※ 対象振動周波数(鉛直)
Hz※		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
最小 最大 最小 最大 DXF STEP
166941 FCH075M970-12 φ70-φ100 276 531 2700 5200 15.7 31～ 678 6,900 × お問合わせ 追加 DL DL
166942 FCH075M970-25 φ70-φ100 204 408 2000 4000 10.7 21～ 737 7,900 × お問合わせ 追加 DL DL
166943 FCH075M630-12 φ70-φ100 204 388 2000 3800 16 32～ 677 6,800 × お問合わせ 追加 DL DL
166944 FCH075M630-25 φ70-φ100 163 306 1600 3000 10.9 22～ 734 7,700 × お問合わせ 追加 DL DL
166945 FCH075M380-12 φ70-φ100 122 224 1200 2200 15.7 31～ 667 6,600 × お問合わせ 追加 DL DL
166946 FCH075M380-25 φ70-φ100 98 194 960 1900 10.9 22～ 714 7,300 × お問合わせ 追加 DL DL
166947 FCH075M190-12 φ70-φ100 57.1 112 560 1100 15.6 31～ 657 6,400 × お問合わせ 追加 DL DL
166948 FCH075M190-25 φ70-φ100 51 102 500 1000 10.8 22～ 694 7,000 × お問合わせ 追加 DL DL
166949 FCH075M100-12 φ70-φ100 28.6 58.2 280 570 17.1 34～ 647 6,300 × お問合わせ 追加 DL DL
166950 FCH075M100-25 φ70-φ100 27.6 54.1 270 530 11.7 23～ 674 6,800 × お問合わせ 追加 DL DL
166951 FCH075M050-12 φ70-φ100 14.3 29.6 140 290 17.2 34～ 639 6,200 × お問合わせ 追加 DL DL
166952 FCH075M050-25 φ70-φ100 14.3 27.6 140 270 11.6 23～ 659 6,600 × お問合わせ 追加 DL DL
166953 FCH075M040-12 φ70-φ100 11.2 21.4 110 210 17.9 36～ 636 6,200 × お問合わせ 追加 DL DL
166954 FCH075M040-25 φ70-φ100 10.1 20.4 99 200 12 24～ 653 6,400 × お問合わせ 追加 DL DL
166955 FCH075M030-12 φ70-φ100 6.7 14.3 66 140 18.8 38～ 634 6,200 × お問合わせ 追加 DL DL
166956 FCH075M030-25 φ70-φ100 6.5 13.3 64 130 12.6 25～ 649 6,400 × お問合わせ 追加 DL DL
166957 FCH075M020-12 φ70-φ100 4 9 39 88 19.8 40～ 632 6,100 × お問合わせ 追加 DL DL
166958 FCH075M020-25 φ70-φ100 3.9 8.8 38 86 12.7 25～ 644 6,300 × お問合わせ 追加 DL DL
166959 FCH075M010-12 φ70-φ100 2 5.1 20 50 21.1 42～ 632 6,100 × お問合わせ 追加 DL DL
166960 FCH075M010-25 φ70-φ100 1.9 4.9 19 48 13.6 27～ 644 6,200 × お問合わせ 追加 DL DL
170341 FCH075D6000-12 φ70-φ100 1145 2290 11220 22460 17.1 46～ 687 11,500 × お問合わせ 追加 DL DL
170342 FCH075D6000-25 φ70-φ100 715 1430 7010 14040 11.7 33～ 754 16,200 × お問合わせ 追加 DL DL
170339 FCH075D3000-12 φ70-φ100 673 1340 6600 13210 17.9 49～ 680 9,400 × お問合わせ 追加 DL DL
170340 FCH075D3000-25 φ70-φ100 543 1080 5320 10660 12.2 34～ 741 12,300 × お問合わせ 追加 DL DL
166961 FCH075D1300-12 φ70-φ100 337 663 3300 6500 13.8 28～ 678 7,300 × お問合わせ 追加 DL DL
166962 FCH075D1300-25 φ70-φ100 235 459 2300 4500 9.7 19～ 739 8,500 × お問合わせ 追加 DL DL
166963 FCH075D0600-12 φ70-φ100 184 347 1800 3400 14 28～ 677 7,200 × お問合わせ 追加 DL DL
166964 FCH075D0600-25 φ70-φ100 143 265 1400 2600 9.8 20～ 724 8,400 × お問合わせ 追加 DL DL
166965 FCH075D0300-12 φ70-φ100 87.8 173 860 1700 14 28～ 667 7,000 × お問合わせ 追加 DL DL
166966 FCH075D0300-25 φ70-φ100 74.5 143 730 1400 9.8 20～ 704 7,900 × お問合わせ 追加 DL DL
166967 FCH075D0130-12 φ70-φ100 38.8 78.6 380 770 13.2 26～ 657 6,800 × お問合わせ 追加 DL DL
166968 FCH075D0130-25 φ70-φ100 33.7 68.4 330 670 9.3 19～ 684 7,600 × お問合わせ 追加 DL DL
166969 FCH075D0070-12 φ70-φ100 19.4 38.8 190 380 14.9 30～ 647 6,500 × お問合わせ 追加 DL DL
166970 FCH075D0070-25 φ70-φ100 16.3 32.7 160 320 10.8 22～ 659 7,000 × お問合わせ 追加 DL DL
166971 FCH075P500-12 φ70-φ100 133 245 1300 2400 49.7 99～ 669 7,200 × お問合わせ 追加 DL DL
166972 FCH075P500-25 φ70-φ100 95.9 184 940 1800 33.6 67～ 725 8,100 × お問合わせ 追加 DL DL
166973 FCH075P250-12 φ70-φ100 61.2 112 600 1100 51.9 104～ 659 7,000 × お問合わせ 追加 DL DL
166974 FCH075P250-25 φ70-φ100 46.9 93.9 460 920 35.4 71～ 698 7,800 × お問合わせ 追加 DL DL
166975 FCH075P150-12 φ70-φ100 37.8 75.5 370 740 52.5 105～ 655 6,700 × お問合わせ 追加 DL DL
166976 FCH075P150-25 φ70-φ100 31.6 63.3 310 620 35.1 70～ 768 7,400 × お問合わせ 追加 DL DL
166977 FCH075P050-12 φ70-φ100 12.2 24.5 120 240 44.5 89～ 643 6,500 × お問合わせ 追加 DL DL
166978 FCH075P050-25 φ70-φ100 11.2 22.4 110 220 30.2 60～ 667 6,900 × お問合わせ 追加 DL DL
166979 FCH075P012-12 φ70-φ100 3.1 5.4 30 53 73.5 147～ 632 6,200 × お問合わせ 追加 DL DL
166980 FCH075P012-25 φ70-φ100 2 4.8 20 47 50 100～ 643 6,500 × お問合わせ 追加 DL DL
166981 FCH075P005-12 φ70-φ100 0.4 1.7 4 17 71 142～ 630 6,000 × お問合わせ 追加 DL DL
166982 FCH075P005-25 φ70-φ100 0.4 1.6 4 16 47.5 95～ 639 6,100 × お問合わせ 追加 DL DL
166992 FCH100M970-12 φ100-φ130 541 1061 5300 10400 15.7 31～ 1830 9,400 × お問合わせ 追加 DL DL
166993 FCH100M970-25 φ100-φ130 408 796 4000 7800 10.7 21～ 1935 11,200 × お問合わせ 追加 DL DL
166994 FCH100M630-12 φ100-φ130 388 765 3800 7500 15.9 32～ 1828 9,300 × お問合わせ 追加 DL DL
166995 FCH100M630-25 φ100-φ130 306 602 3000 5900 11 22～ 1930 11,000 × お問合わせ 追加 DL DL
166996 FCH100M380-12 φ100-φ130 224 429 2200 4200 15.6 31～ 1808 9,000 × お問合わせ 追加 DL DL
166997 FCH100M380-25 φ100-φ130 194 367 1900 3600 10.8 22～ 1890 10,200 × お問合わせ 追加 DL DL
166998 FCH100M190-12 φ100-φ130 112 204 1100 2000 15.5 31～ 1793 8,600 × お問合わせ 追加 DL DL
166999 FCH100M190-25 φ100-φ130 95.9 184 940 1800 10.7 21～ 1860 9,500 × お問合わせ 追加 DL DL
167000 FCH100M100-12 φ100-φ130 53.1 102 520 1000 17 34～ 1775 8,500 × お問合わせ 追加 DL DL
167001 FCH100M100-25 φ100-φ130 50 100 490 980 11.7 23～ 1825 9,200 × お問合わせ 追加 DL DL
167002 FCH100M050-12 φ100-φ130 26.5 53.1 260 520 17.2 34～ 1763 8,300 × お問合わせ 追加 DL DL
167003 FCH100M050-25 φ100-φ130 25.5 51 250 500 11.5 23～ 1800 8,800 × お問合わせ 追加 DL DL
167004 FCH100M040-12 φ100-φ130 19.4 39.8 190 390 17.8 36～ 1755 8,200 × お問合わせ 追加 DL DL
167005 FCH100M040-25 φ100-φ130 19.4 38.8 190 380 12 24～ 1785 8,600 × お問合わせ 追加 DL DL
167006 FCH100M030-12 φ100-φ130 13.3 25.5 130 250 18.7 37～ 1753 8,100 × お問合わせ 追加 DL DL
167007 FCH100M030-25 φ100-φ130 12.2 24.5 120 240 12.6 25～ 1780 8,500 × お問合わせ 追加 DL DL
167008 FCH100M020-12 φ100-φ130 7.4 16.3 73 160 19.5 39～ 1748 8,000 × お問合わせ 追加 DL DL
167009 FCH100M020-25 φ100-φ130 7.1 15.3 70 150 12.9 26～ 1770 8,400 × お問合わせ 追加 DL DL
167010 FCH100M010-12 φ100-φ130 3.9 9.3 38 91 21.4 43～ 1745 7,900 × お問合わせ 追加 DL DL
167011 FCH100M010-25 φ100-φ130 3.7 9 36 88 14 28～ 1765 8,300 × お問合わせ 追加 DL DL
170345 FCH100D6000-12 φ100-φ130 2470 4940 24204 48434 18 46～ 1845 15,500 × お問合わせ 追加 DL DL
170346 FCH100D6000-25 φ100-φ130 1519 3040 14884 29794 11.7 34～ 1965 22,400 × お問合わせ 追加 DL DL
170343 FCH100D3000-12 φ100-φ130 1312 2620 12854 25724 18 48～ 1834 12,600 × お問合わせ 追加 DL DL
170344 FCH100D3000-25 φ100-φ130 1067 2130 10454 20934 12.2 34～ 1943 16,700 × お問合わせ 追加 DL DL
167012 FCH100D1300-12 φ100-φ130 684 1347 6700 13200 13.6 27～ 1830 10,100 × お問合わせ 追加 DL DL
167013 FCH100D1300-25 φ100-φ130 490 959 4800 9400 9.6 19～ 1935 12,200 × お問合わせ 追加 DL DL
167014 FCH100D0600-12 φ100-φ130 347 684 3400 6700 13.9 28～ 1828 10,000 × お問合わせ 追加 DL DL
167015 FCH100D0600-25 φ100-φ130 276 510 2700 5000 9.8 20～ 1915 12,100 × お問合わせ 追加 DL DL
167016 FCH100D0300-12 φ100-φ130 173 327 1700 3200 13.9 28～ 1808 9,500 × お問合わせ 追加 DL DL
167017 FCH100D0300-25 φ100-φ130 153 286 1500 2800 9.7 19～ 1875 11,200 × お問合わせ 追加 DL DL
167018 FCH100D0130-12 φ100-φ130 73.5 143 720 1400 13 26～ 1793 9,300 × お問合わせ 追加 DL DL
167019 FCH100D0130-25 φ100-φ130 65.3 122 640 1200 9.2 18～ 1840 10,700 × お問合わせ 追加 DL DL
167020 FCH100D0070-12 φ100-φ130 35.7 71.4 350 700 14.8 30～ 1775 8,700 × お問合わせ 追加 DL DL
167021 FCH100D0070-25 φ100-φ130 31.6 62.2 310 610 10.5 21～ 1800 9,600 × お問合わせ 追加 DL DL
167022 FCH100P500-12 φ100-φ130 235 459 2300 4500 49.2 98～ 1813 9,900 × お問合わせ 追加 DL DL
167023 FCH100P500-25 φ100-φ130 194 367 1900 3600 33.6 67～ 1913 11,600 × お問合わせ 追加 DL DL
167024 FCH100P250-12 φ100-φ130 122 224 1200 2200 51.4 103～ 1796 9,600 × お問合わせ 追加 DL DL
167025 FCH100P250-25 φ100-φ130 91.8 184 900 1800 35.3 71～ 1866 11,000 × お問合わせ 追加 DL DL
167026 FCH100P150-12 φ100-φ130 70.4 133 690 1300 51.9 104～ 1788 9,200 × お問合わせ 追加 DL DL
167027 FCH100P150-25 φ100-φ130 61.2 112 600 1100 35.2 70～ 1990 10,300 × お問合わせ 追加 DL DL
167028 FCH100P050-12 φ100-φ130 23.5 45.9 230 450 44.3 89～ 1767 8,700 × お問合わせ 追加 DL DL
167029 FCH100P050-25 φ100-φ130 21.4 41.8 210 410 30.2 60～ 1810 9,500 × お問合わせ 追加 DL DL
167030 FCH100P012-12 φ100-φ130 4.5 10 44 98 73.4 147～ 1748 8,200 × お問合わせ 追加 DL DL
167031 FCH100P012-25 φ100-φ130 4.5 9.1 44 89 49.9 100～ 1768 8,700 × お問合わせ 追加 DL DL
167032 FCH100P005-12 φ100-φ130 0.9 3.4 9 33 71.2 142～ 1744 8,100 × お問合わせ 追加 DL DL
167033 FCH100P005-25 φ100-φ130 0.8 3.3 8 32 47.7 95～ 1760 8,400 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー№ № A C D H d1 d2
166941 FCH075M970-12 90 30 75 23.5 10.5 6
166942 FCH075M970-25 90 42.5 75 23.5 10.5 6
166943 FCH075M630-12 90 30 75 23.5 10.5 6
166944 FCH075M630-25 90 42.5 75 23.5 10.5 6
166945 FCH075M380-12 90 30 75 23.5 10.5 6
166946 FCH075M380-25 90 42.5 75 23.5 10.5 6
166947 FCH075M190-12 90 30 75 23.5 10.5 6
166948 FCH075M190-25 90 42.5 75 23.5 10.5 6
166949 FCH075M100-12 90 30 75 23.5 10.5 6
166950 FCH075M100-25 90 42.5 75 23.5 10.5 6
166951 FCH075M050-12 90 30 75 23.5 10.5 6
166952 FCH075M050-25 90 42.5 75 23.5 10.5 6
166953 FCH075M040-12 90 30 75 23.5 10.5 6
166954 FCH075M040-25 90 42.5 75 23.5 10.5 6
166955 FCH075M030-12 90 30 75 23.5 10.5 6
166956 FCH075M030-25 90 42.5 75 23.5 10.5 6
166957 FCH075M020-12 90 30 75 23.5 10.5 6
166958 FCH075M020-25 90 42.5 75 23.5 10.5 6
166959 FCH075M010-12 90 30 75 23.5 10.5 6
166960 FCH075M010-25 90 42.5 75 23.5 10.5 6
170341 FCH075D6000-12 90 30 75 23.5 10.5 6
170342 FCH075D6000-25 90 42.5 75 23.5 10.5 6
170339 FCH075D3000-12 90 30 75 23.5 10.5 6
170340 FCH075D3000-25 90 42.5 75 23.5 10.5 6
166961 FCH075D1300-12 90 30 75 23.5 10.5 6
166962 FCH075D1300-25 90 42.5 75 23.5 10.5 6
166963 FCH075D0600-12 90 30 75 23.5 10.5 6
166964 FCH075D0600-25 90 42.5 75 23.5 10.5 6
166965 FCH075D0300-12 90 30 75 23.5 10.5 6
166966 FCH075D0300-25 90 42.5 75 23.5 10.5 6
166967 FCH075D0130-12 90 30 75 23.5 10.5 6
166968 FCH075D0130-25 90 42.5 75 23.5 10.5 6
166969 FCH075D0070-12 90 30 75 23.5 10.5 6
166970 FCH075D0070-25 90 42.5 75 23.5 10.5 6
166971 FCH075P500-12 90 30 75 23.5 10.5 6
166972 FCH075P500-25 90 42.5 75 23.5 10.5 6
166973 FCH075P250-12 90 30 75 23.5 10.5 6
166974 FCH075P250-25 90 42.5 75 23.5 10.5 6
166975 FCH075P150-12 90 30 75 23.5 10.5 6
166976 FCH075P150-25 90 42.5 75 23.5 10.5 6
166977 FCH075P050-12 90 30 75 23.5 10.5 6
166978 FCH075P050-25 90 42.5 75 23.5 10.5 6
166979 FCH075P012-12 90 30 75 23.5 10.5 6
166980 FCH075P012-25 90 42.5 75 23.5 10.5 6
166981 FCH075P005-12 90 30 75 23.5 10.5 6
166982 FCH075P005-25 90 42.5 75 23.5 10.5 6
166992 FCH100M970-12 119 43 100 36.5 18.5 6
166993 FCH100M970-25 119 55.5 100 36.5 18.5 6
166994 FCH100M630-12 119 43 100 36.5 18.5 6
166995 FCH100M630-25 119 55.5 100 36.5 18.5 6
166996 FCH100M380-12 119 43 100 36.5 18.5 6
166997 FCH100M380-25 119 55.5 100 36.5 18.5 6
166998 FCH100M190-12 119 43 100 36.5 18.5 6
166999 FCH100M190-25 119 55.5 100 36.5 18.5 6
167000 FCH100M100-12 119 43 100 36.5 18.5 6
167001 FCH100M100-25 119 55.5 100 36.5 18.5 6
167002 FCH100M050-12 119 43 100 36.5 18.5 6
167003 FCH100M050-25 119 55.5 100 36.5 18.5 6
167004 FCH100M040-12 119 43 100 36.5 18.5 6
167005 FCH100M040-25 119 55.5 100 36.5 18.5 6
167006 FCH100M030-12 119 43 100 36.5 18.5 6
167007 FCH100M030-25 119 55.5 100 36.5 18.5 6
167008 FCH100M020-12 119 43 100 36.5 18.5 6
167009 FCH100M020-25 119 55.5 100 36.5 18.5 6
167010 FCH100M010-12 119 43 100 36.5 18.5 6
167011 FCH100M010-25 119 55.5 100 36.5 18.5 6
170345 FCH100D6000-12 119 43 100 36.5 18.5 6
170346 FCH100D6000-25 119 55.5 100 36.5 18.5 6
170343 FCH100D3000-12 119 43 100 36.5 18.5 6
170344 FCH100D3000-25 119 55.5 100 36.5 18.5 6
167012 FCH100D1300-12 119 43 100 36.5 18.5 6
167013 FCH100D1300-25 119 55.5 100 36.5 18.5 6
167014 FCH100D0600-12 119 43 100 36.5 18.5 6
167015 FCH100D0600-25 119 55.5 100 36.5 18.5 6
167016 FCH100D0300-12 119 43 100 36.5 18.5 6
167017 FCH100D0300-25 119 55.5 100 36.5 18.5 6
167018 FCH100D0130-12 119 43 100 36.5 18.5 6
167019 FCH100D0130-25 119 55.5 100 36.5 18.5 6
167020 FCH100D0070-12 119 43 100 36.5 18.5 6
167021 FCH100D0070-25 119 55.5 100 36.5 18.5 6
167022 FCH100P500-12 119 43 100 36.5 18.5 6
167023 FCH100P500-25 119 55.5 100 36.5 18.5 6
167024 FCH100P250-12 119 43 100 36.5 18.5 6
167025 FCH100P250-25 119 55.5 100 36.5 18.5 6
167026 FCH100P150-12 119 43 100 36.5 18.5 6
167027 FCH100P150-25 119 55.5 100 36.5 18.5 6
167028 FCH100P050-12 119 43 100 36.5 18.5 6
167029 FCH100P050-25 119 55.5 100 36.5 18.5 6
167030 FCH100P012-12 119 43 100 36.5 18.5 6
167031 FCH100P012-25 119 55.5 100 36.5 18.5 6
167032 FCH100P005-12 119 43 100 36.5 18.5 6
167033 FCH100P005-25 119 55.5 100 36.5 18.5 6

材質・熱処理・表面処理

名称 材質 表面処理
防振キャスターホルダ フットホルダ：FC200
防振材
FCH〇〇B：NBR
FCH〇〇M/D/P：発泡ポリウレタン		 フットホルダ：塗装

特長

■キャスター付装置の振動対策が可能
底面に接着された防振材で外部からの振動やキャスター付き装置から発生する振動を減衰します
キャスターの動きを規制できるように上面にもストッパーが接着されています

■後付けで簡単に設置できます
キャスター部の取り外しなどの作業が不要で、装置のキャスター部をジャッキアップし、側面から挿入して設置できます

■幅広い周波数、荷重領域に対応
さまざまな振動の条件や装置の重量に合わせて選定いただけるように、幅広い減衰特性と荷重領域のバリエーションを取り揃えています

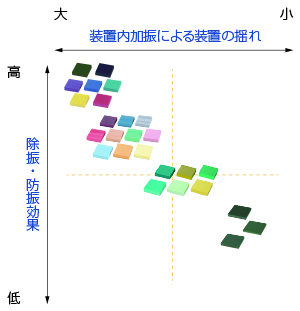

[防振材の特長（型式別）]
防振プレート
・FCH○○B○：各種産業機械に使用できる防振プレートです。各プレートそれぞれに特徴があります。詳細はこちらをご確認ください。
　※「B○」が防振プレートの製品名です。例：「B4」「B13W」など

防振パッド
・FCH○○P：プレス機などから発生する衝撃振動を減衰することに特化した防振材（シロダンプ）を使用しています。
・FCH○○D：コンプレッサーなどから発生する連続振動を減衰することに特化した防振材（シロディン）を使用しています。
・FCH○○M：衝撃振動・連続振動を減衰する特性をあわせもつ防振材（シロマー）を使用しています。

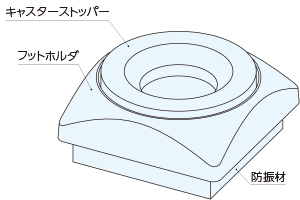

構成図

使用例

キャスターが付いている設備や装置の足元に設置し振動対策を行う製品です。

設置することで、装置から発生する振動伝播を防止するだけではなく、外部からの振動を減衰させます。

液体窒素ジェネレーター足元への搭載例

ワーク搬送ロボット足元への設置例

コンプレッサーへの設置例



使用方法

1.防振キャスターホルダの設置



装置に取付けられているキャスターのピッチに合わせて防振キャスターホルダを設置します。

その際防振キャスターホルダは水平が出るように設置を行ってください。



防振キャスターホルダを4個設置した例





2.装置の設置



装置を持ち上げて、キャスターを防振キャスターホルダのキャスターストッパーの中央に置いてください。

この際、キャスターはできるだけ車輪のストッパーの中央になるようにのせます。



特性グラフ

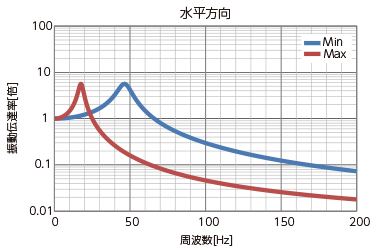

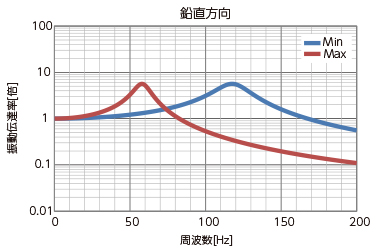

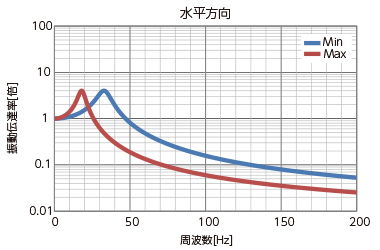

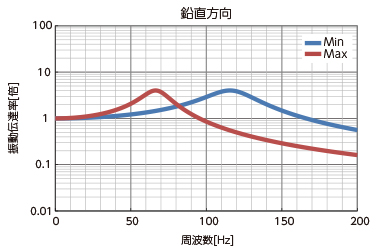

●FCH075B4-15

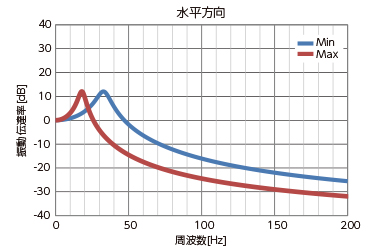

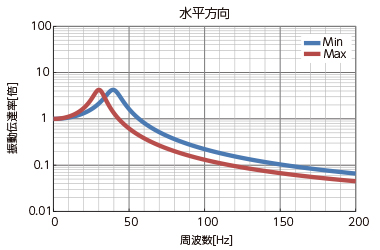

●FCH075B0-15

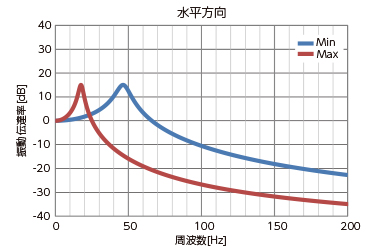

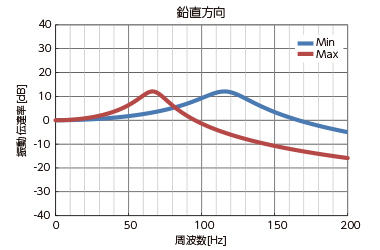

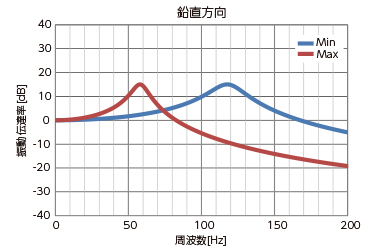

●FCH075B6-15





全ての特性グラフはこちらから

修理対応

本製品の修理対応は行っておりません。

異常などが見られる場合は、交換をお願いいたします。

選定方法

本製品の選定はキャスターサイズ、許容荷重から選定します。



■サイズの選定



キャスターのサイズに合わせて、本製品のサイズを選定します。

　・キャスター直径がφ70～φ100の場合：□75のホルダ

　・キャスター直径がφ100～φ130の場合：□100のホルダ







■許容荷重による選定



各型式にはそれぞれ許容荷重が設定されています。

装置の支持点1か所あたりにかかる荷重を確認し、本製品の各型式に設定されている許容荷重範囲内のものを選定します。



機械・装置の足
1か所あたりにかかる荷重		 許容荷重 選定
型式 kgf
50kgf FCH075M100-12 28.6-58.2 ○
FCH075M050-12 14.3-29.6 ×
FCH075M190-12 57.1-112 ×





■防振材の種類



●コンプレッサ、電動機など振動を定周期で繰返し発生する装置向け

品名 防振パッド（シロディン）
材質 発泡ポリウレタン
荷重範囲 160～264,430N
対象型式 FCH〇〇〇D





●半導体設備、測定機など比較的移動荷重の少ない装置向け。

品名 防振パッド（シロマー）
材質 発泡ポリウレタン
荷重範囲 19～10,400N
対象型式 FCH〇〇〇M





●半導体設備、測定機などほとんど移動荷重のない装置向け。

品名 防振パッド（シロダンプ）
材質 発泡ポリウレタン
荷重範囲 4～4,500N
対象型式 FCH〇〇〇P





●工作機械、成型機、印刷機など剛性が高く、高周波の振動を発生する装置向け。

品名 防振プレート
材質 NBR、コルク、ポリエステル繊維
荷重範囲 290～34,900N
対象型式 FCH〇〇〇B

※防振パッドの許容荷重は最小値と最大値が設定されており、外れてしまうと防振機能が正しく機能できなくなります。
※防振パッドの許容荷重は１個当たりの許容荷重です。
荷重が偏らないように設備や設置底面に均一して設置し、合計数の許容荷重にて選定してください。

選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重（1点あたり）

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数（低い方）を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。

選定件数：-件

以下の「選定結果を見る」から最適な機種を選択して下さい

関連製品
