防振プレート B30/B30W/B13W

E-9925

  • 防振プレート B30/B30W/B13W PIC1

  • 防振プレート B30/B30W/B13W PIC1

仕様/価格 (B30) 表面形状：フラット

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. サイズ 許容荷重
kN		 摩擦係数
η		 面積
cm2		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
989537 B30-0050-050 50 50 18 0.5-2 0.8 25 47 1,970 × 在庫〇 追加 DL DL
989538 B30-0075-075 75 75 18 1.1-4.5 0.8 56 100 3,230 × 在庫△ 追加 DL DL
989539 B30-0100-050 100 50 18 1-4 0.8 50 90 3,170 × お問合わせ 追加 DL DL
989540 B30-0100-100 100 100 18 2-8 0.8 100 185 5,350 × お問合わせ 追加 DL DL
989541 B30-0150-075 150 75 18 2.3-9 0.8 112 205 5,850 × お問合わせ 追加 DL DL
989542 B30-0150-100 150 100 18 3-12 0.8 150 275 7,250 × 在庫△ 追加 DL DL
989543 B30-0150-150 150 150 18 4.5-18 0.8 225 425 10,200 × お問合わせ 追加 DL DL
989544 B30-0200-100 200 100 18 4-16 0.8 200 370 9,400 × お問合わせ 追加 DL DL
989545 B30-0250-150 250 150 18 7.5-30 0.8 375 690 16,800 × お問合わせ 追加 DL DL
989546 B30-0200-200 200 200 18 8-32 0.8 400 735 18,100 × 在庫△ 追加 DL DL
989547 B30-0250-250 250 250 18 12.5-50 0.8 625 1150 25,400 × お問合わせ 追加 DL DL
989548 B30-0500-100 500 100 18 10-40 0.8 500 920 20,300 × お問合わせ 追加 DL DL
989549 B30-0500-250 500 250 18 25-100 0.8 1250 2300 48,500 × お問合わせ 追加 DL DL
989550 B30-0500-500 500 500 18 50-200 0.8 2500 4600 96,500 × お問合わせ 追加 DL DL
989551 B30-1000-500 1000 500 18 100-400 0.8 5000 9200 192,000 × お問合わせ 追加 DL DL
989552 B30-R050 50 - 18 0.4-1.6 0.8 20 36 1,800 × お問合わせ 追加 DL DL
989553 B30-R075 75 - 18 0.9-3.5 0.8 44 80 3,280 × お問合わせ 追加 DL DL
989554 B30-R110 110 - 18 1.9-7.6 0.8 95 175 5,100 × お問合わせ 追加 DL DL
989555 B30-R150 150 - 18 3.5-14.1 0.8 176 325 9,400 × お問合わせ 追加 DL DL
989556 B30-R200 200 - 18 6.3-25.1 0.8 314 575 20,300 × お問合わせ 追加 DL DL
989557 B30-R238 238 - 18 8.9-35.6 0.8 450 810 22,400 × お問合わせ 追加 DL DL
989558 B30-R300 300 - 18 14.1-56.5 0.8 710 1300 44,900 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C
989537 B30-0050-050 50 50 18
989538 B30-0075-075 75 75 18
989539 B30-0100-050 100 50 18
989540 B30-0100-100 100 100 18
989541 B30-0150-075 150 75 18
989542 B30-0150-100 150 100 18
989543 B30-0150-150 150 150 18
989544 B30-0200-100 200 100 18
989545 B30-0250-150 250 150 18
989546 B30-0200-200 200 200 18
989547 B30-0250-250 250 250 18
989548 B30-0500-100 500 100 18
989549 B30-0500-250 500 250 18
989550 B30-0500-500 500 500 18
989551 B30-1000-500 1000 500 18
989552 B30-R050 50 - 18
989553 B30-R075 75 - 18
989554 B30-R110 110 - 18
989555 B30-R150 150 - 18
989556 B30-R200 200 - 18
989557 B30-R238 238 - 18
989558 B30-R300 300 - 18

仕様/価格 (B30W) 表面形状：ワッフル

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № サイズ 許容荷重
kN		 摩擦係数
η		 面積
cm2		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
989559 B30W-0050-050 50 50 18 0.2～1 0.8 25 47 1,970 × 在庫〇 追加 DL DL
989560 B30W-0075-075 75 75 18 0.3～2.2 0.8 56 100 3,230 × 在庫△ 追加 DL DL
989561 B30W-0100-050 100 50 18 0.3～2.2 0.8 50 90 3,170 × 在庫△ 追加 DL DL
989562 B30W-0100-100 100 100 18 0.5～4 0.8 100 185 5,350 × 在庫△ 追加 DL DL
989563 B30W-0150-075 150 75 18 0.6～4.4 0.8 112 205 5,850 × 在庫△ 追加 DL DL
989564 B30W-0150-100 150 100 18 0.8～6 0.8 150 275 7,250 × 在庫△ 追加 DL DL
989565 B30W-0150-150 150 150 18 1.2～9 0.8 225 425 10,200 × お問合わせ 追加 DL DL
989566 B30W-0200-100 200 100 18 1～8 0.8 200 370 9,400 × お問合わせ 追加 DL DL
989567 B30W-0250-150 250 150 18 1.9～15 0.8 375 690 16,800 × お問合わせ 追加 DL DL
989568 B30W-0200-200 200 200 18 2～16 0.8 400 735 18,100 × 在庫△ 追加 DL DL
989569 B30W-0250-250 250 250 18 3.2～25 0.8 625 1150 25,400 × 在庫△ 追加 DL DL
989570 B30W-0500-100 500 100 18 2.5～20 0.8 500 920 20,300 × お問合わせ 追加 DL DL
989571 B30W-0500-250 500 250 18 6.3～50 0.8 1250 2300 48,500 × お問合わせ 追加 DL DL
989572 B30W-0500-500 500 500 18 12.5～100 0.8 2500 4600 96,500 × お問合わせ 追加 DL DL
989573 B30W-1000-500 1000 500 18 25～200 0.8 5000 9200 192,000 × お問合わせ 追加 DL DL
989574 B30W-R050 50 - 18 0.1～0.7 0.8 20 36 1,800 × お問合わせ 追加 DL DL
989575 B30W-R075 75 - 18 0.3～1.7 0.8 44 80 3,280 × 在庫△ 追加 DL DL
989576 B30W-R110 110 - 18 0.5～3.8 0.8 95 175 5,100 × 在庫△ 追加 DL DL
989577 B30W-R150 150 - 18 0.9～7 0.8 176 325 9,400 × 在庫〇 追加 DL DL
989578 B30W-R200 200 - 18 1.6～12.5 0.8 314 575 20,300 × お問合わせ 追加 DL DL
989579 B30W-R238 238 - 18 2.3～17.7 0.8 450 810 22,400 × お問合わせ 追加 DL DL
989580 B30W-R300 300 - 18 3.6～28.2 0.8 710 1300 44,900 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C
989559 B30W-0050-050 50 50 18
989560 B30W-0075-075 75 75 18
989561 B30W-0100-050 100 50 18
989562 B30W-0100-100 100 100 18
989563 B30W-0150-075 150 75 18
989564 B30W-0150-100 150 100 18
989565 B30W-0150-150 150 150 18
989566 B30W-0200-100 200 100 18
989567 B30W-0250-150 250 150 18
989568 B30W-0200-200 200 200 18
989569 B30W-0250-250 250 250 18
989570 B30W-0500-100 500 100 18
989571 B30W-0500-250 500 250 18
989572 B30W-0500-500 500 500 18
989573 B30W-1000-500 1000 500 18
989574 B30W-R050 50 - 18
989575 B30W-R075 75 - 18
989576 B30W-R110 110 - 18
989577 B30W-R150 150 - 18
989578 B30W-R200 200 - 18
989579 B30W-R238 238 - 18
989580 B30W-R300 300 - 18

仕様/価格　(B13W) 表面形状：ワッフル

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № サイズ 許容荷重
kN		 摩擦係数
η		 面積
cm2		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
989581 B13W-0050-050 50 50 13 0.2-1 0.8 25 31 1,040 × お問合わせ 追加 DL DL
989582 B13W-0075-075 75 75 13 0.3-2.3 0.8 56 70 1,920 × 在庫△ 追加 DL DL
989583 B13W-0100-050 100 50 13 0.3-2 0.8 50 62 1,800 × 在庫〇 追加 DL DL
989584 B13W-0100-100 100 100 13 0.5-4 0.8 100 125 2,880 × お問合わせ 追加 DL DL
989585 B13W-0150-075 150 75 13 0.6-4.5 0.8 112 140 3,630 × お問合わせ 追加 DL DL
989586 B13W-0150-100 150 100 13 0.8-6 0.8 150 185 4,310 × 在庫△ 追加 DL DL
989587 B13W-0150-150 150 150 13 1.2-9 0.8 225 280 6,500 × 在庫△ 追加 DL DL
989588 B13W-0200-100 200 100 13 1-8 0.8 200 250 5,850 × お問合わせ 追加 DL DL
989589 B13W-0250-150 250 150 13 1.9-15 0.8 375 470 11,220 × 在庫△ 追加 DL DL
989590 B13W-0200-200 200 200 13 2-16 0.8 400 500 12,300 × 在庫△ 追加 DL DL
989591 B13W-0250-250 250 250 13 3.2-25 0.8 625 780 14,500 × お問合わせ 追加 DL DL
989592 B13W-0500-100 500 100 13 2.5-20 0.8 500 625 13,000 × お問合わせ 追加 DL DL
989593 B13W-0500-250 500 250 13 6.3-50 0.8 1250 1550 28,900 × お問合わせ 追加 DL DL
989594 B13W-0500-500 500 500 13 12.5-100 0.8 2500 3100 56,500 × お問合わせ 追加 DL DL
989595 B13W-1000-500 1000 500 13 25-200 0.8 5000 6250 112,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C
989581 B13W-0050-050 50 50 13
989582 B13W-0075-075 75 75 13
989583 B13W-0100-050 100 50 13
989584 B13W-0100-100 100 100 13
989585 B13W-0150-075 150 75 13
989586 B13W-0150-100 150 100 13
989587 B13W-0150-150 150 150 13
989588 B13W-0200-100 200 100 13
989589 B13W-0250-150 250 150 13
989590 B13W-0200-200 200 200 13
989591 B13W-0250-250 250 250 13
989592 B13W-0500-100 500 100 13
989593 B13W-0500-250 500 250 13
989594 B13W-0500-500 500 500 13
989595 B13W-1000-500 1000 500 13

材質・熱処理・表面処理

名称 材質
防振プレート B30/B30W/B13W NBR

特長

■防振プレートは、振動や構造発生騒音から機器を守り、さまざまな産業で利用されています。
■二トリルゴム、コルク粒子、ポリエステル繊維を配合することによって優れた特徴を発揮します。
■工作機のようにレベル調整後の精度保持が重要な機械に特に適しています。
■長い製品寿命
永久ひずみの変化もなく、長期間にわたり機能を効果的に発揮します。
■化学的耐性
オイル、グリース、酸、塩基などに対して優れた耐性があります。また、クーラントに対しても耐性がありますので、クーラント液がかかるところでの使用が可能です。
■防振プレートは、ご希望のサイズに対応可能です。

[耐熱温度]ｰ20°～＋80°

[B30]
柔らかいタイプの製品です。比較的荷重の少ないプレス機、パンチング機、建物上階での使用に適します。
[B30W]
大変柔らかいタイプの製品です。測定装置、試験装置、検査装置等周辺環境からの振動を防ぐ使用に適します。
[B13W]
大変柔らかいタイプで防振性能に優れた製品です。重ねてプレートセットとしての使用や、防振基礎の使用にも適します。

特性グラフ

■プレート別

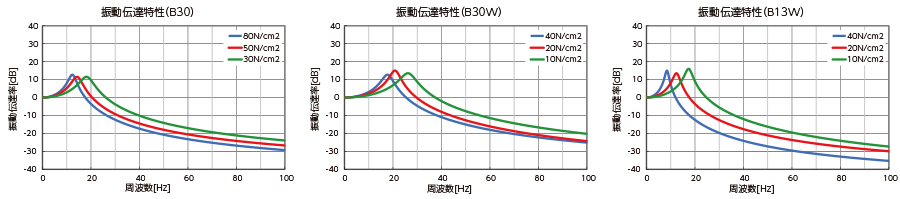

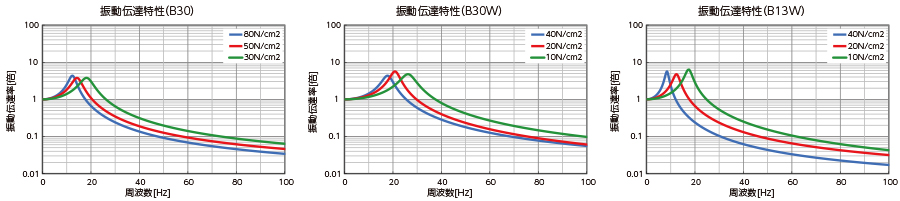

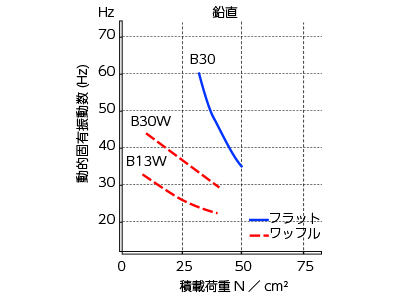

■振動伝達特性（鉛直）

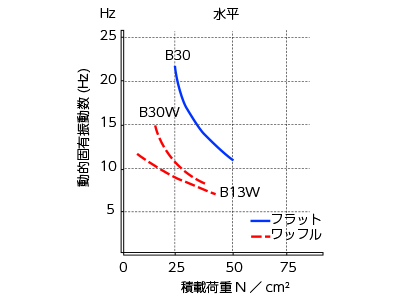

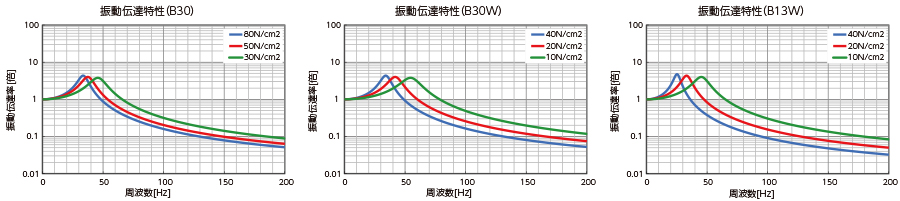

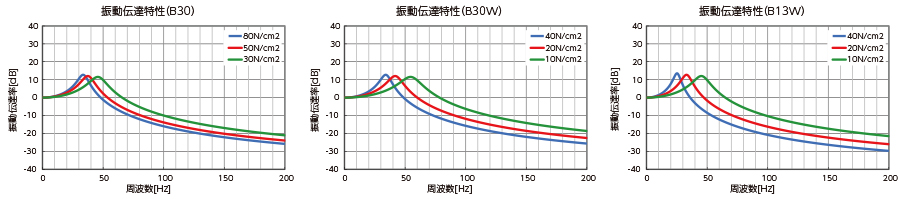

■振動伝達特性（水平）





その他

■仕様表



プレートタイプ 許容荷重 N/cm2 摩擦係数 η 厚さ C mm 表面形状
B30 20～80 0.8 18 フラット
B30W 5～40 0.8 18 ワッフル
B13W 5～40 0.8 13 ワッフル
