RoHS対応

防振パッド シロディン

E-9937

仕様・価格

種類 オーダーNo. No. サイズ 面積(cm2) 許容荷重N 質量(g) 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
GSD1300 100785 GSD1300-050-12 50 50 12.5 25 1,650~3,200 26 1,090 × 在庫〇 追加 DL DL
GSD1300 100786 GSD1300-075-12 75 75 12.5 56 3,900~7,750 59 2,120 × 在庫△ 追加 DL DL
GSD1300 100787 GSD1300-100-12 100 100 12.5 100 7,150~14,200 105 3,360 × 在庫〇 追加 DL DL
GSD1300 100788 GSD1300-150-12 150 150 12.5 225 16,900~33,700 236 7,550 × 在庫〇 追加 DL DL
GSD1300 100789 GSD1300-200-12 200 200 12.5 400 30,850~61,650 420 13,600 × 在庫△ 追加 DL DL
GSD1300 100790 GSD1300-050-25 50 50 25 25 1,400~2,700 55 1,980 × 在庫〇 追加 DL DL
GSD1300 100791 GSD1300-075-25 75 75 25 56 3,400~6,750 120 3,910 × 在庫〇 追加 DL DL
GSD1300 100792 GSD1300-100-25 100 100 25 100 6,450~12,800 210 6,300 × 在庫△ 追加 DL DL
GSD1300 100793 GSD1300-150-25 150 150 25 225 15,600~31,050 475 14,000 × 在庫△ 追加 DL DL
GSD1300 100794 GSD1300-200-25 200 200 25 400 28,550~56,950 840 25,000 × 在庫△ 追加 DL DL
GSD0600 100775 GSD0600-050-12 50 50 12.5 25 750~1,450 13 960 × 在庫〇 追加 DL DL
GSD0600 100776 GSD0600-075-12 75 75 12.5 56 1,900~3,750 58 1,860 × 在庫〇 追加 DL DL
GSD0600 100777 GSD0600-100-12 100 100 12.5 100 3,650~7,250 103 2,900 × 在庫〇 追加 DL DL
GSD0600 100778 GSD0600-150-12 150 150 12.5 225 8,450~16,850 230 6,600 × 在庫△ 追加 DL DL
GSD0600 100779 GSD0600-200-12 200 200 12.5 400 15,200~30,350 410 11,700 × 在庫△ 追加 DL DL
GSD0600 100780 GSD0600-050-25 50 50 25 25 620~1,200 45 1,780 × 在庫〇 追加 DL DL
GSD0600 100781 GSD0600-075-25 75 75 25 56 1,550~3,050 105 3,440 × 在庫△ 追加 DL DL
GSD0600 100782 GSD0600-100-25 100 100 25 100 3,000~5,950 190 5,400 × 在庫△ 追加 DL DL
GSD0600 100783 GSD0600-150-25 150 150 25 225 7,600~15,150 420 12,100 × 在庫△ 追加 DL DL
GSD0600 100784 GSD0600-200-25 200 200 25 400 14,500~28,950 750 21,400 × 在庫△ 追加 DL DL
GSD0300 100765 GSD0300-050-12 50 50 12.5 25 380~750 20 950 × 在庫〇 追加 DL DL
GSD0300 100766 GSD0300-075-12 75 75 12.5 56 950~1,850 48 1,780 × 在庫〇 追加 DL DL
GSD0300 100767 GSD0300-100-12 100 100 12.5 100 1,750~3,400 83 2,710 × 在庫〇 追加 DL DL
GSD0300 100768 GSD0300-150-12 150 150 12.5 225 3,950~7,850 185 6,100 × 在庫〇 追加 DL DL
GSD0300 100769 GSD0300-200-12 200 200 12.5 400 7,050~14,050 330 11,000 × お問合わせ 追加 DL DL
GSD0300 100770 GSD0300-050-25 50 50 25 25 320~630 40 1,560 × 在庫〇 追加 DL DL
GSD0300 100771 GSD0300-075-25 75 75 25 56 790~1,550 85 2,950 × 在庫〇 追加 DL DL
GSD0300 100772 GSD0300-100-25 100 100 25 100 1,550~3,000 150 4,490 × 在庫〇 追加 DL DL
GSD0300 100773 GSD0300-150-25 150 150 25 225 3,700~7,350 340 10,200 × 在庫△ 追加 DL DL
GSD0300 100774 GSD0300-200-25 200 200 25 400 6,900~13,750 600 18,200 × お問合わせ 追加 DL DL
GSD0130 100755 GSD0130-050-12 50 50 12.5 25 160~310 18 730 × 在庫△ 追加 DL DL
GSD0130 100756 GSD0130-075-12 75 75 12.5 56 400~780 38 1,360 × 在庫〇 追加 DL DL
GSD0130 100757 GSD0130-100-12 100 100 12.5 100 740~1,450 68 2,010 × 在庫△ 追加 DL DL
GSD0130 100758 GSD0130-150-12 150 150 12.5 225 1,700~3,350 150 4,490 × 在庫〇 追加 DL DL
GSD0130 100759 GSD0130-200-12 200 200 12.5 400 3,050~6,000 265 7,950 × 在庫〇 追加 DL DL
GSD0130 100760 GSD0130-050-25 50 50 25 25 140~270 30 1,340 × 在庫△ 追加 DL DL
GSD0130 100761 GSD0130-075-25 75 75 25 56 340~670 65 2,470 × 在庫〇 追加 DL DL
GSD0130 100762 GSD0130-100-25 100 100 25 100 640~1,250 115 3,640 × 在庫〇 追加 DL DL
GSD0130 100763 GSD0130-150-25 150 150 25 225 1,600~3,100 255 8,200 × 在庫△ 追加 DL DL
GSD0130 100764 GSD0130-200-25 200 200 25 400 2,950~5,850 450 14,500 × 在庫△ 追加 DL DL
GSD0070 100745 GSD0070-050-12 50 50 12.5 25 80~150 13 600 × 在庫〇 追加 DL DL
GSD0070 100746 GSD0070-075-12 75 75 12.5 56 200~390 28 1,090 × 在庫〇 追加 DL DL
GSD0070 100747 GSD0070-100-12 100 100 12.5 100 370~730 50 1,500 × 在庫△ 追加 DL DL
GSD0070 100748 GSD0070-150-12 150 150 12.5 225 850~1,650 113 3,360 × 在庫〇 追加 DL DL
GSD0070 100749 GSD0070-200-12 200 200 12.5 400 1,550~3,000 200 6,000 × 在庫△ 追加 DL DL
GSD0070 100750 GSD0070-050-25 50 50 25 25 75~140 20 1,110 × 在庫〇 追加 DL DL
GSD0070 100751 GSD0070-075-25 75 75 25 56 180~350 40 1,980 × 在庫△ 追加 DL DL
GSD0070 100752 GSD0070-100-25 100 100 25 100 330~650 75 2,760 × 在庫△ 追加 DL DL
GSD0070 100753 GSD0070-150-25 150 150 25 225 800~1,580 165 6,300 × 在庫〇 追加 DL DL
GSD0070 100754 GSD0070-200-25 200 200 25 400 1,500~2,940 290 11,100 × 在庫△ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C
100785 GSD1300-050-12 50 50 12.5
100786 GSD1300-075-12 75 75 12.5
100787 GSD1300-100-12 100 100 12.5
100788 GSD1300-150-12 150 150 12.5
100789 GSD1300-200-12 200 200 12.5
100790 GSD1300-050-25 50 50 25
100791 GSD1300-075-25 75 75 25
100792 GSD1300-100-25 100 100 25
100793 GSD1300-150-25 150 150 25
100794 GSD1300-200-25 200 200 25
100775 GSD0600-050-12 50 50 12.5
100776 GSD0600-075-12 75 75 12.5
100777 GSD0600-100-12 100 100 12.5
100778 GSD0600-150-12 150 150 12.5
100779 GSD0600-200-12 200 200 12.5
100780 GSD0600-050-25 50 50 25
100781 GSD0600-075-25 75 75 25
100782 GSD0600-100-25 100 100 25
100783 GSD0600-150-25 150 150 25
100784 GSD0600-200-25 200 200 25
100765 GSD0300-050-12 50 50 12.5
100766 GSD0300-075-12 75 75 12.5
100767 GSD0300-100-12 100 100 12.5
100768 GSD0300-150-12 150 150 12.5
100769 GSD0300-200-12 200 200 12.5
100770 GSD0300-050-25 50 50 25
100771 GSD0300-075-25 75 75 25
100772 GSD0300-100-25 100 100 25
100773 GSD0300-150-25 150 150 25
100774 GSD0300-200-25 200 200 25
100755 GSD0130-050-12 50 50 12.5
100756 GSD0130-075-12 75 75 12.5
100757 GSD0130-100-12 100 100 12.5
100758 GSD0130-150-12 150 150 12.5
100759 GSD0130-200-12 200 200 12.5
100760 GSD0130-050-25 50 50 25
100761 GSD0130-075-25 75 75 25
100762 GSD0130-100-25 100 100 25
100763 GSD0130-150-25 150 150 25
100764 GSD0130-200-25 200 200 25
100745 GSD0070-050-12 50 50 12.5
100746 GSD0070-075-12 75 75 12.5
100747 GSD0070-100-12 100 100 12.5
100748 GSD0070-150-12 150 150 12.5
100749 GSD0070-200-12 200 200 12.5
100750 GSD0070-050-25 50 50 25
100751 GSD0070-075-25 75 75 25
100752 GSD0070-100-25 100 100 25
100753 GSD0070-150-25 150 150 25
100754 GSD0070-200-25 200 200 25

特長

■エーデル系の発泡ポリウレタン・エラストマーです。
シロディンとは、ダイナミック(Dynamic)に由来しています。特に動的特性と弾性を兼ね備え、鉄道や衝撃振動を確実に低減します。
■卓越した動的特性+弾力性
■減衰率が低い
■クローズドセル型発泡体
■クリープが少ない

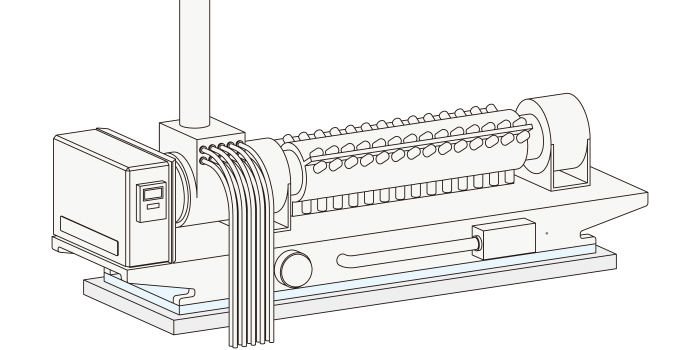

■産業機械の防振材
■搬送用ローラーおよびベルトのための弾性材
■弾性プレスマット
■柔軟性の高いシール材
■モールド部品

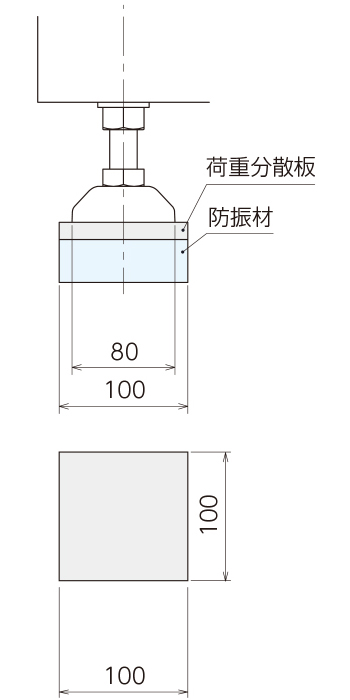

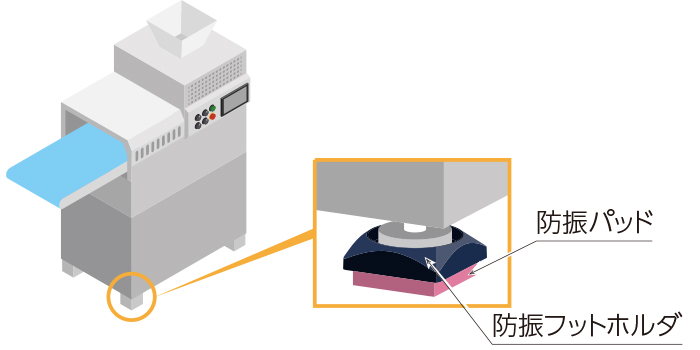

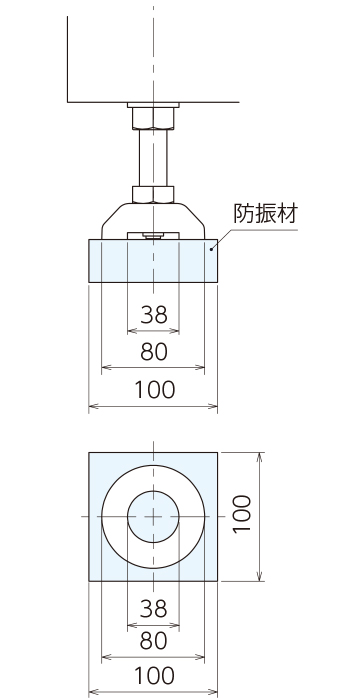

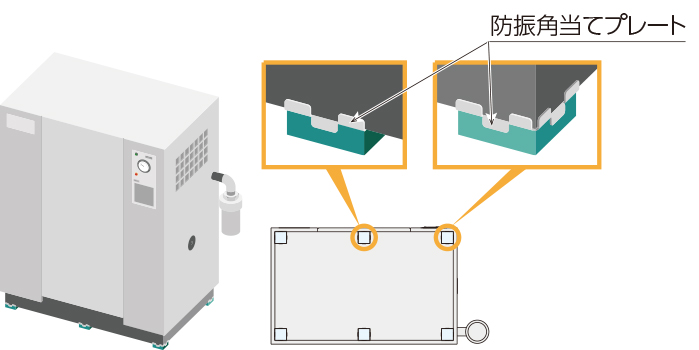

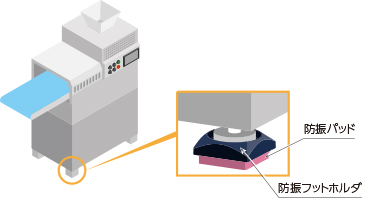

使用方法

シロディン(Sylodyn)の特性



  GSD0070 GSD0130 GSD0300 GSD0600 GSD1300
ピンク 濃黄 濃緑 濃青
損失係数 0.07 0.08 0.08 0.09 1
許容面圧(静荷重)(N/mm2)※1 0.065 0.127 0.3 0.6 1.3
許容面圧(静荷重)(N/mm2)※2 0.074 0.146 0.345 0.726 1.426
許容面圧時の変位(mm)※1 2.1 2.5 2.7 2.7 3
許容面圧時の変位(mm)※2 1 1.3 1.3 1.4 1.5
圧縮永久ひずみ(%) <5
静的バネ定数(0~許容面圧)(N/mm)※1 311 502 1132 2182 4305
静的バネ定数(0~許容面圧)(N/mm)※2 740 1123 2654 5186 9507
引張強度(破断時)(%) 0.75 1.5 2.5 4 7
伸び(破断時)(%) 450 500 500 500 500
摩擦係数(鉄面) 0.7
摩擦係数(コンクリート面) 0.7
燃焼性 B2(DIN)、B、C、D(EN ISO)
使用温度範囲(℃) -30 to 70
許容温度範囲(℃) +120
熱伝導率(W/m・k) 0.06 0.075 0.09 0.1 0.11

※1.サイズ:100x100mm 厚さ:25.0mm
※2.サイズ:100x100mm 厚さ:12.5mm

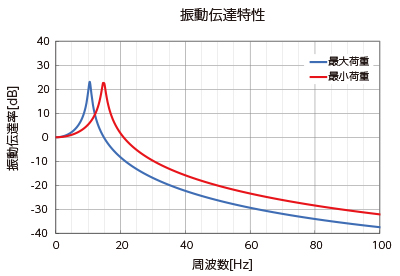

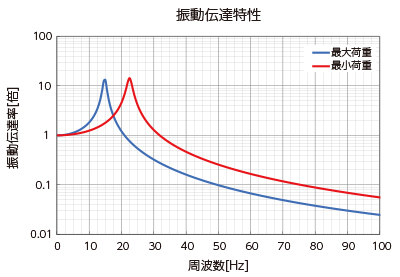

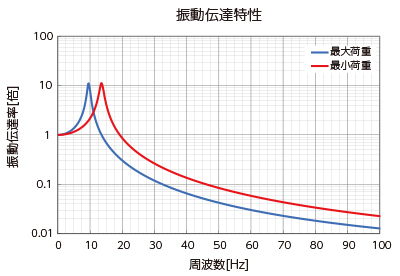

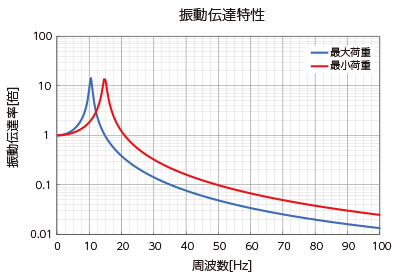

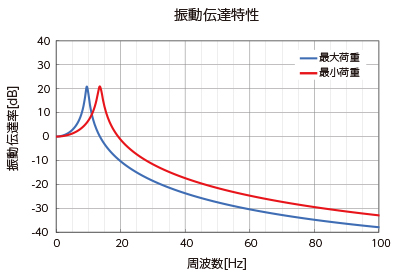

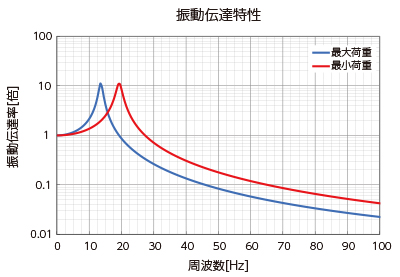

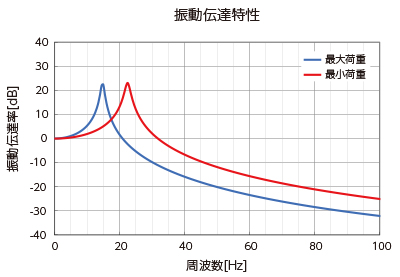

伝達特性グラフ

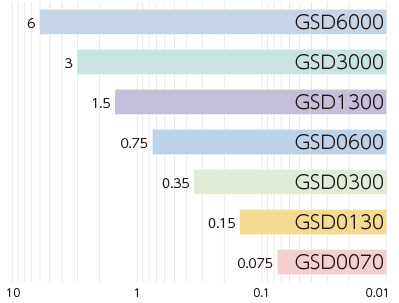

許容荷重グラフ







使用時の注意事項

最大許容荷重時の変位(沈み込み)は「シロディン(SylodynⓇ)の特性」を参照し、適正な変位量になっていることを確認下さい。





溶液に対する耐久性



水および水溶液
水および各種アルカリ、酸に対して優れた耐久性を保持しています。
オープンセルに水が浸入して凍結、膨張しても損傷しません。混合セ ル(細孔)構造になっています。部材の比重が低下するにつれて、オー プンセルの割合が高くなります。



酸およびアルカリ
室温では弱酸に対して耐久性があります。
アルカリに対しても同様に 優れています。しかし、強酸および強アルカリはダメージを与えます。



油およびグリース
一般に油およびグリースに対する耐久性は優れています。
実験では 媒体の中には、若干の引張強さの低下と部材の膨張がありました。 添加剤は耐油性に影響を与える場合があります。



溶剤
一般の溶剤には溶解しません。脂肪族炭化水素系の溶剤に対する耐 久性は優れています。





その他の環境における耐久性



耐加水分解性
加水分解性を受けない特殊ポリウレタンです。
いわゆる「熱帯環 境試験」では、サンプルは温度70℃、相対湿度95%の環境で、28 日間暴露されます。



耐オゾン性
通常の試験方法より高い濃度環境であっても、優れた耐オゾン 性を示します。



耐紫外線(UV)と耐候性
強力な紫外線では表面が変色し劣化します。
ただし、この黄変し た薄い表層が内部の部材の劣化を防いでいます。



生物学的耐久性
微生物やカビなどによって損傷を受けません。





耐久試験結果



試験条件

反応時間:室温で6週間。高濃度の酸、塩基および溶剤の場合:室温で7日間



評価基準

引張強度の変化、破断による伸び(乾燥試料)、体積変化



評価レベル

1・・・耐薬品性が優秀。特性の変化が10%未満
 2・・・耐薬品性が良好。特性の変化が10%~20%
 3・・・耐薬品性が劣る。一部の特性の変化が20%を超える
 4・・・耐薬品性がない。すべての特性の変化が20%を超える



※データは、すべて現在の知識と実績に基づくものです。



水および水溶液

  評価レベル
1
酸化鉄10% 1
炭酸ナトリウム10% 1
塩素酸ナトリウム10% 1
塩化ナトリワム10% 1
炭酸水素ナトリウム10% 1
硝酸ナトリウム10% 1
除草剤(各種) 1
界面活性剤(各種)  1
過酸化水素3% 1
コンクリートスラリー



酸およびアルカリ

  評価レベル
ぎ酸 4
酢酸 3
りん酸 2
硝酸 4
塩酸 3
硫酸 3
アンモニア水 3
水酸化カリウム 2
水酸化ナトリウム 2

 ※濃度との関連を考慮してください。



油およびグリース

  評価レベル
ASTM No.1オイル 1
ASTM No.3オイル 1
掘削油 2
油圧オイル 成分/添加剤による
モーター油 1
テレピン油 3
成型油 1
シリコーン油 1
サラダ油 1
フランジ潤滑剤 1-2
ポイントグリース 1-2



溶剤

  評価レベル
アセトン 4
酢酸エチル 4
ディ一ゼル燃料/灯油 2
自動車用ガソリン  3
グリセリン 1
グリコール 1-2
クリーニング用ベンジン/ヘキサン 1
メタノール 3
シンナー  4
芳香族炭化水素 4



その他の環境における耐久性

  評価レベル
耐加水分解性 1
耐オゾン性 1
耐紫外線(UV)と耐候性 1-2
生物学的耐久性 1

選定方法

注意事項



材料の選定は振動の種類により、連続振動の場合にはシロディン(SylodynⓇ)、衝撃振動の場合はシロダンプ(Sylodamp®)、その中間の振動にはシロマー((SylomerⓇ)が目安となります。

許容荷重の範囲内で使用することで、除振・防振性能が発揮されます。
ご使用条件をもとに最適な防振パッドを選定し、その性能を専用ソフトウエアでシミュレーションいたします。
お気軽にお問合せください。

選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重(1点あたり)

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数(低い方)を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。

選定件数:-

以下の「選定結果を見る」から最適な機種を選択して下さい
