防振プレート B4/B0/B6

E-9925

  • 防振プレート B4/B0/B6 PIC1

  • 防振プレート B4/B0/B6 PIC1

仕様/価格　(B4) 形状：ワッフル

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. サイズ 許容荷重
kN		 摩擦係数
η		 面積
cm2		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
989405 B4-0050-050 50 50 15 0.8-2.5 0.8 25 45 1,970 × 在庫△ 追加 DL DL
989406 B4-0075-075 75 75 15 1.7-5.6 0.8 56 100 3,230 × 在庫〇 追加 DL DL
989407 B4-0100-050 100 50 15 1.5-5.0 0.8 50 85 3,230 × 在庫△ 追加 DL DL
989408 B4-0100-100 100 100 15 3-10 0.8 100 170 5,550 × 在庫△ 追加 DL DL
989409 B4-0150-075 150 75 15 3.4-11.2 0.8 112 200 5,850 × 在庫△ 追加 DL DL
989410 B4-0150-100 150 100 15 4.5-15.0 0.8 150 260 7,250 × 在庫△ 追加 DL DL
989411 B4-0150-150 150 150 15 6.8-22.5 0.8 225 400 10,900 × お問合わせ 追加 DL DL
989412 B4-0200-100 200 100 15 6-20 0.8 200 350 10,200 × お問合わせ 追加 DL DL
989413 B4-0250-150 250 150 15 11.3-37.5 0.8 375 650 16,600 × 在庫△ 追加 DL DL
989414 B4-0200-200 200 200 15 12-40 0.8 400 700 18,100 × 在庫△ 追加 DL DL
989415 B4-0250-250 250 250 15 18.8-62.5 0.8 625 1100 26,800 × 在庫△ 追加 DL DL
989416 B4-0500-100 500 100 15 15-50 0.8 500 870 21,000 × お問合わせ 追加 DL DL
989417 B4-0500-250 500 250 15 37.5-125.0 0.8 1250 2180 51,500 × お問合わせ 追加 DL DL
989418 B4-0500-500 500 500 15 75-250 0.8 2500 4360 100,000 × お問合わせ 追加 DL DL
989419 B4-1000-500 1000 500 15 150-500 0.8 5000 8720 198,000 × お問合わせ 追加 DL DL
989420 B4-R050 50 - 15 0.6-1.9 0.8 20 33 2,120 × お問合わせ 追加 DL DL
989421 B4-R075 75 - 15 1.4-4.4 0.8 44 75 3,630 × 在庫△ 追加 DL DL
989422 B4-R110 110 - 15 2.9-9.5 0.8 95 160 5,850 × 在庫△ 追加 DL DL
989423 B4-R150 150 - 15 5.3-17.6 0.8 176 300 10,200 × 在庫△ 追加 DL DL
989424 B4-R200 200 - 15 9.5-31.4 0.8 314 530 21,800 × お問合わせ 追加 DL DL
989425 B4-R238 238 - 15 13.4-44.4 0.8 450 750 24,000 × お問合わせ 追加 DL DL
989426 B4-R300 300 - 15 21.2-70.6 0.8 710 1190 47,800 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C
989405 B4-0050-050 50 50 15
989406 B4-0075-075 75 75 15
989407 B4-0100-050 100 50 15
989408 B4-0100-100 100 100 15
989409 B4-0150-075 150 75 15
989410 B4-0150-100 150 100 15
989411 B4-0150-150 150 150 15
989412 B4-0200-100 200 100 15
989413 B4-0250-150 250 150 15
989414 B4-0200-200 200 200 15
989415 B4-0250-250 250 250 15
989416 B4-0500-100 500 100 15
989417 B4-0500-250 500 250 15
989418 B4-0500-500 500 500 15
989419 B4-1000-500 1000 500 15
989420 B4-R050 50 - 15
989421 B4-R075 75 - 15
989422 B4-R110 110 - 15
989423 B4-R150 150 - 15
989424 B4-R200 200 - 15
989425 B4-R238 238 - 15
989426 B4-R300 300 - 15

仕様/価格 (B0) 形状：フラット

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № サイズ 許容荷重
kN		 摩擦係数
η		 面積
cm2		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
989427 B0-0050-050 50 50 15 1.3-5 0.6 25 45 1,970 × 在庫〇 追加 DL DL
989428 B0-0075-075 75 75 15 2.8-11.3 0.6 56 100 3,230 × 在庫〇 追加 DL DL
989429 B0-0100-050 100 50 15 2.5-10 0.6 50 85 3,230 × 在庫〇 追加 DL DL
989430 B0-0100-100 100 100 15 5-20 0.6 100 170 5,550 × 在庫〇 追加 DL DL
989431 B0-0150-075 150 75 15 5.6-22.5 0.6 112 200 5,850 × 在庫△ 追加 DL DL
989432 B0-0150-100 150 100 15 7.5-30 0.6 150 260 7,250 × 在庫△ 追加 DL DL
989433 B0-0150-150 150 150 15 11.3-45 0.6 225 400 10,900 × お問合わせ 追加 DL DL
989434 B0-0200-100 200 100 15 10-40 0.6 200 350 10,200 × 在庫△ 追加 DL DL
989435 B0-0250-150 250 150 15 18.8-75 0.6 375 650 16,600 × お問合わせ 追加 DL DL
989436 B0-0200-200 200 200 15 20-80 0.6 400 700 18,100 × 在庫△ 追加 DL DL
989437 B0-0250-250 250 250 15 31.3-125 0.6 625 1100 26,800 × 在庫〇 追加 DL DL
989438 B0-0500-100 500 100 15 25-100 0.6 500 870 21,000 × お問合わせ 追加 DL DL
989439 B0-0500-250 500 250 15 62.5-250 0.6 1250 2180 51,500 × お問合わせ 追加 DL DL
989440 B0-0500-500 500 500 15 125-500 0.6 2500 4360 100,000 × お問合わせ 追加 DL DL
989441 B0-1000-500 1000 500 15 250-1000 0.6 5000 8720 198,000 × お問合わせ 追加 DL DL
989442 B0-R050 50 - 15 1-3.9 0.6 20 33 2,120 × 在庫△ 追加 DL DL
989443 B0-R075 75 - 15 2.2-8.8 0.6 44 75 3,630 × 在庫△ 追加 DL DL
989444 B0-R110 110 - 15 4.8-19 0.6 95 160 5,850 × 在庫△ 追加 DL DL
989445 B0-R150 150 - 15 8.8-35.3 0.6 176 300 10,200 × お問合わせ 追加 DL DL
989446 B0-R200 200 - 15 15.7-62.8 0.6 314 530 21,800 × お問合わせ 追加 DL DL
989447 B0-R238 238 - 15 22.2-89 0.6 450 750 24,000 × お問合わせ 追加 DL DL
989448 B0-R300 300 - 15 35.3-141.4 0.6 710 1190 47,800 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C
989427 B0-0050-050 50 50 15
989428 B0-0075-075 75 75 15
989429 B0-0100-050 100 50 15
989430 B0-0100-100 100 100 15
989431 B0-0150-075 150 75 15
989432 B0-0150-100 150 100 15
989433 B0-0150-150 150 150 15
989434 B0-0200-100 200 100 15
989435 B0-0250-150 250 150 15
989436 B0-0200-200 200 200 15
989437 B0-0250-250 250 250 15
989438 B0-0500-100 500 100 15
989439 B0-0500-250 500 250 15
989440 B0-0500-500 500 500 15
989441 B0-1000-500 1000 500 15
989442 B0-R050 50 - 15
989443 B0-R075 75 - 15
989444 B0-R110 110 - 15
989445 B0-R150 150 - 15
989446 B0-R200 200 - 15
989447 B0-R238 238 - 15
989448 B0-R300 300 - 15

仕様/価格　(B6) 表面形状：フラット

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. サイズ 許容荷重
kN		 摩擦係数
η		 面積
cm2		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
989449 B6-0050-050 50 50 15 1.3-8.8 0.6 25 45 1,970 × 在庫△ 追加 DL DL
989450 B6-0075-075 75 75 15 2.6-19.7 0.6 56 100 3,080 × 在庫△ 追加 DL DL
989451 B6-0100-050 100 50 15 5-17.5 0.6 50 85 3,080 × 在庫〇 追加 DL DL
989452 B6-0100-100 100 100 15 10-35 0.6 100 170 5,550 × 在庫△ 追加 DL DL
989453 B6-0150-075 150 75 15 11.2-39.4 0.6 112 200 5,850 × 在庫△ 追加 DL DL
989454 B6-0150-100 150 100 15 15-52.5 0.6 150 260 7,250 × お問合わせ 追加 DL DL
989455 B6-0150-150 150 150 15 22.5-78.8 0.6 225 400 10,900 × お問合わせ 追加 DL DL
989456 B6-0200-100 200 100 15 20-70 0.6 200 350 10,200 × 在庫△ 追加 DL DL
989457 B6-0250-150 250 150 15 37.5-131.3 0.6 375 650 16,600 × お問合わせ 追加 DL DL
989458 B6-0200-200 200 200 15 40-140 0.6 400 700 18,100 × 在庫△ 追加 DL DL
989459 B6-0250-250 250 250 15 62.5-218.8 0.6 625 1100 26,800 × 在庫△ 追加 DL DL
989460 B6-0500-100 500 100 15 50-175 0.6 500 870 21,000 × 在庫△ 追加 DL DL
989461 B6-0500-250 500 250 15 125-437.5 0.6 1250 2180 51,500 × お問合わせ 追加 DL DL
989462 B6-0500-500 500 500 15 250-875 0.6 2500 4360 100,000 × お問合わせ 追加 DL DL
989463 B6-1000-500 1000 500 15 500-1750 0.6 5000 8720 198,000 × お問合わせ 追加 DL DL
989464 B6-R050 50 - 15 1-6.9 0.6 20 33 2,120 × 在庫〇 追加 DL DL
989465 B6-R075 75 - 15 2.2-15.5 0.6 44 75 3,630 × 在庫〇 追加 DL DL
989466 B6-R110 110 - 15 4.8-33.3 0.6 95 160 5,850 × 在庫△ 追加 DL DL
989467 B6-R150 150 - 15 8.8-61.9 0.6 176 300 10,200 × お問合わせ 追加 DL DL
989468 B6-R200 200 - 15 15.7-110 0.6 314 530 21,800 × お問合わせ 追加 DL DL
989469 B6-R238 238 - 15 22.2-155.7 0.6 450 750 24,000 × お問合わせ 追加 DL DL
989470 B6-R300 300 - 15 35.3-247.4 0.6 710 1190 47,800 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C
989449 B6-0050-050 50 50 15
989450 B6-0075-075 75 75 15
989451 B6-0100-050 100 50 15
989452 B6-0100-100 100 100 15
989453 B6-0150-075 150 75 15
989454 B6-0150-100 150 100 15
989455 B6-0150-150 150 150 15
989456 B6-0200-100 200 100 15
989457 B6-0250-150 250 150 15
989458 B6-0200-200 200 200 15
989459 B6-0250-250 250 250 15
989460 B6-0500-100 500 100 15
989461 B6-0500-250 500 250 15
989462 B6-0500-500 500 500 15
989463 B6-1000-500 1000 500 15
989464 B6-R050 50 - 15
989465 B6-R075 75 - 15
989466 B6-R110 110 - 15
989467 B6-R150 150 - 15
989468 B6-R200 200 - 15
989469 B6-R238 238 - 15
989470 B6-R300 300 - 15

材質・熱処理・表面処理

名称 材質
防振プレート B4/B0/B6 NBR

特長

■防振プレートは、振動や構造発生騒音から機器を守り、さまざまな産業で利用されています。
■二トリルゴム、コルク粒子、ポリエステル繊維を配合することによって優れた特徴を発揮します。
■工作機のようにレベル調整後の精度保持が重要な機械に特に適しています。
■長い製品寿命
永久ひずみの変化もなく、長期間にわたり機能を効果的に発揮します。
■化学的耐性
オイル、グリース、酸、塩基などに対して優れた耐性があります。また、クーラントに対しても耐性がありますので、クーラント液がかかるところでの使用が可能です。
■防振プレートは、ご希望のサイズに対応可能です。

[耐熱温度]ｰ20°～＋80°

[B4]
一般産業機械向けの製品です。工作機械、樹脂成形機械、印刷機械等の使用に適します。
[B0]
高い剛性を持つ製品です。旋盤、マシニングセンタ、移送ライン等の使用に適します。
[B6]
極めて高い剛性を持ち、防振プレートの中で、最も対応荷重が大きい製品です。マシニングセンタ、移送ラインに等の使用が適します。

特性グラフ

■プレート別

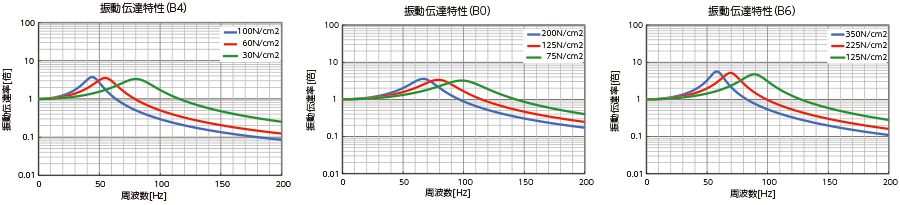

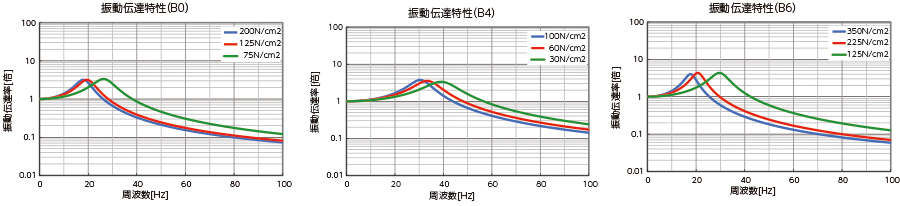

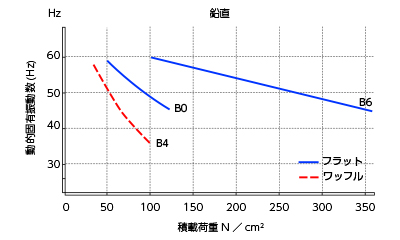

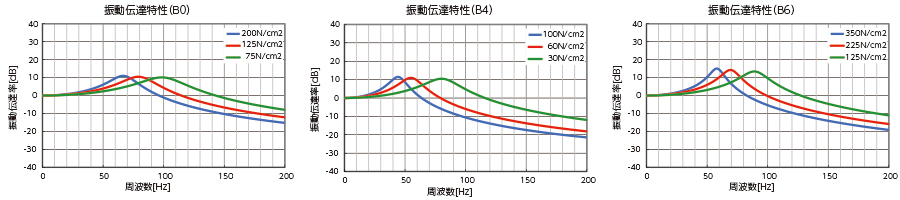

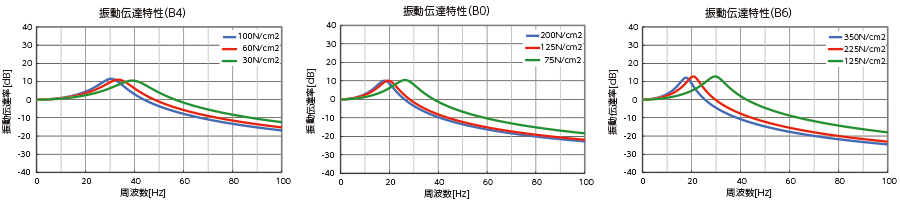

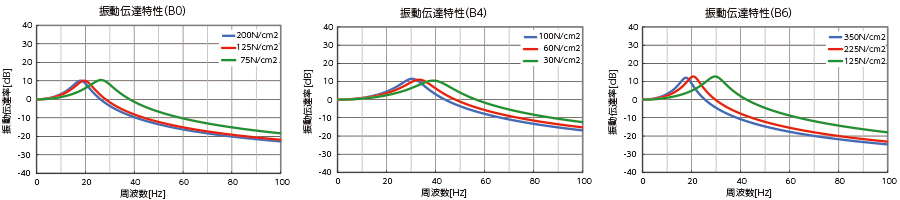

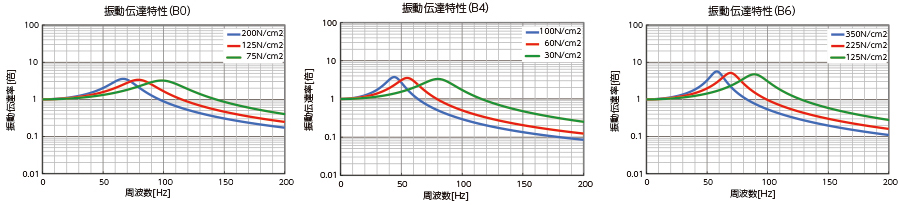

■振動伝達特性（鉛直）

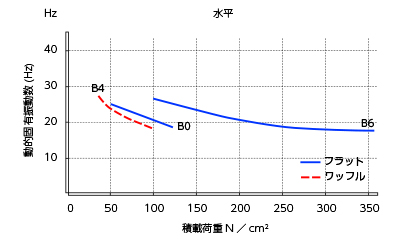

■振動伝達特性（水平）





その他

■仕様表



プレートタイプ 許容荷重 N/cm2 摩擦係数 η 厚さ C mm 表面形状
B4 30～100 0.8 15 ワッフル
B0 50～200 0.6 15 フラット
B6 100～350 0.6 15 フラット
