防振プレート B5/B50/B32

E-9925

  • 防振プレート B5/B50/B32 PIC1

  • 防振プレート B5/B50/B32 PIC1

仕様/価格 (B5)　表面形状：ワッフル

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. サイズ 許容荷重
kN		 摩擦係数
η		 面積
cm2		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
989471 B5-0050-050 50 50 25 1.3-4 0.8 25 67 3,030 × 在庫〇 追加 DL DL
989472 B5-0075-075 75 75 25 2.8-8.9 0.8 56 151 4,650 × 在庫△ 追加 DL DL
989473 B5-0100-050 100 50 25 2.5-8 0.8 50 135 3,960 × 在庫△ 追加 DL DL
989474 B5-0100-100 100 100 25 5-16 0.8 100 270 10,800 × 在庫△ 追加 DL DL
989475 B5-0150-075 150 75 25 5.6-17.9 0.8 112 302 10,900 × 在庫△ 追加 DL DL
989476 B5-0150-100 150 100 25 7.5-24 0.8 150 405 12,300 × お問合わせ 追加 DL DL
989477 B5-0150-150 150 150 25 11.3-36 0.8 225 607 18,100 × 在庫△ 追加 DL DL
989478 B5-0200-100 200 100 25 10-32 0.8 200 540 14,500 × お問合わせ 追加 DL DL
989479 B5-0250-150 250 150 25 18.8-60 0.8 375 1012 26,200 × お問合わせ 追加 DL DL
989480 B5-0200-200 200 200 25 20-64 0.8 400 1080 28,900 × 在庫△ 追加 DL DL
989481 B5-0250-250 250 250 25 31.3-100 0.8 625 1687 40,600 × お問合わせ 追加 DL DL
989482 B5-0500-100 500 100 25 25-80 0.8 500 1350 32,600 × お問合わせ 追加 DL DL
989483 B5-0500-250 500 250 25 62.5-200 0.8 1250 3375 80,000 × お問合わせ 追加 DL DL
989484 B5-0500-500 500 500 25 125-400 0.8 2500 6750 161,000 × お問合わせ 追加 DL DL
989485 B5-1000-500 1000 500 25 250-800 0.8 5000 13500 315,000 × お問合わせ 追加 DL DL
989486 B5-R050 50 - 25 1-3.1 0.8 20 54 2,800 × お問合わせ 追加 DL DL
989487 B5-R075 75 - 25 2.2-7 0.8 44 118 5,100 × お問合わせ 追加 DL DL
989488 B5-R110 110 - 25 4.8-15.2 0.8 95 256 8,750 × 在庫〇 追加 DL DL
989489 B5-R150 150 - 25 8.8-28.1 0.8 176 475 16,000 × お問合わせ 追加 DL DL
989490 B5-R200 200 - 25 15.7-50.2 0.8 314 847 35,500 × お問合わせ 追加 DL DL
989491 B5-R238 238 - 25 22.3-71.1 0.8 450 1215 39,700 × お問合わせ 追加 DL DL
989492 B5-R300 300 - 25 35.3-112.9 0.8 710 1917 76,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C
989471 B5-0050-050 50 50 25
989472 B5-0075-075 75 75 25
989473 B5-0100-050 100 50 25
989474 B5-0100-100 100 100 25
989475 B5-0150-075 150 75 25
989476 B5-0150-100 150 100 25
989477 B5-0150-150 150 150 25
989478 B5-0200-100 200 100 25
989479 B5-0250-150 250 150 25
989480 B5-0200-200 200 200 25
989481 B5-0250-250 250 250 25
989482 B5-0500-100 500 100 25
989483 B5-0500-250 500 250 25
989484 B5-0500-500 500 500 25
989485 B5-1000-500 1000 500 25
989486 B5-R050 50 - 25
989487 B5-R075 75 - 25
989488 B5-R110 110 - 25
989489 B5-R150 150 - 25
989490 B5-R200 200 - 25
989491 B5-R238 238 - 25
989492 B5-R300 300 - 25

仕様/価格 (B50) 表面形状：フラット

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № サイズ 許容荷重
kN		 摩擦係数
η		 面積
cm2		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
989493 B50-0050-050 50 50 25 1.3-5 0.8 25 67 3,170 × 在庫△ 追加 DL DL
989494 B50-0075-075 75 75 25 2.8-11.2 0.8 56 151 4,650 × お問合わせ 追加 DL DL
989495 B50-0100-050 100 50 25 2.5-10 0.8 50 135 3,960 × お問合わせ 追加 DL DL
989496 B50-0100-100 100 100 25 5-20 0.8 100 270 10,800 × 在庫〇 追加 DL DL
989497 B50-0150-075 150 75 25 5.6-22.5 0.8 112 302 10,900 × お問合わせ 追加 DL DL
989498 B50-0150-100 150 100 25 7.5-36 0.8 150 405 12,300 × お問合わせ 追加 DL DL
989499 B50-0150-150 150 150 25 11.3-45 0.8 225 607 18,100 × 在庫△ 追加 DL DL
989500 B50-0200-100 200 100 25 10-40 0.8 200 540 14,500 × お問合わせ 追加 DL DL
989501 B50-0250-150 250 150 25 18.8-75 0.8 375 1012 26,200 × お問合わせ 追加 DL DL
989502 B50-0200-200 200 200 25 20-80 0.8 400 1080 28,900 × 在庫△ 追加 DL DL
989503 B50-0250-250 250 250 25 31.3-125 0.8 625 1687 40,600 × 在庫△ 追加 DL DL
989504 B50-0500-100 500 100 25 25-100 0.8 500 1350 32,600 × お問合わせ 追加 DL DL
989505 B50-0500-250 500 250 25 62.5-250 0.8 1250 3375 80,000 × お問合わせ 追加 DL DL
989506 B50-0500-500 500 500 25 125-500 0.8 2500 6750 161,000 × お問合わせ 追加 DL DL
989507 B50-1000-500 1000 500 25 250-1000 0.8 5000 13500 315,000 × お問合わせ 追加 DL DL
989508 B50-R050 50 - 25 1-3.9 0.8 20 54 2,800 × 在庫△ 追加 DL DL
989509 B50-R075 75 - 25 2.2-8.8 0.8 44 118 5,100 × お問合わせ 追加 DL DL
989510 B50-R110 110 - 25 4.8-19 0.8 95 256 8,750 × お問合わせ 追加 DL DL
989511 B50-R150 150 - 25 8.8-35.3 0.8 176 475 16,000 × お問合わせ 追加 DL DL
989512 B50-R200 200 - 25 15.7-62.8 0.8 314 847 35,500 × お問合わせ 追加 DL DL
989513 B50-R238 238 - 25 22.3-88.9 0.8 450 1215 39,700 × お問合わせ 追加 DL DL
989514 B50-R300 300 - 25 35.3-141.3 0.8 710 1917 76,000 × お問合わせ 追加 DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C
989493 B50-0050-050 50 50 25
989494 B50-0075-075 75 75 25
989495 B50-0100-050 100 50 25
989496 B50-0100-100 100 100 25
989497 B50-0150-075 150 75 25
989498 B50-0150-100 150 100 25
989499 B50-0150-150 150 150 25
989500 B50-0200-100 200 100 25
989501 B50-0250-150 250 150 25
989502 B50-0200-200 200 200 25
989503 B50-0250-250 250 250 25
989504 B50-0500-100 500 100 25
989505 B50-0500-250 500 250 25
989506 B50-0500-500 500 500 25
989507 B50-1000-500 1000 500 25
989508 B50-R050 50 - 25
989509 B50-R075 75 - 25
989510 B50-R110 110 - 25
989511 B50-R150 150 - 25
989512 B50-R200 200 - 25
989513 B50-R238 238 - 25
989514 B50-R300 300 - 25

仕様/価格 (B32) 表面形状：フラット

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № サイズ 許容荷重
kN		 摩擦係数
η		 面積
cm2		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
989515 B32-0050-050 50 50 25 0.5-2 0.8 25 60 2,700 × 在庫〇 追加 DL DL
989516 B32-0075-075 75 75 25 1.2-4.4 0.8 56 135 3,820 × 在庫△ 追加 DL DL
989517 B32-0100-050 100 50 25 1-4 0.8 50 120 3,660 × 在庫〇 追加 DL DL
989518 B32-0100-100 100 100 25 2-8 0.8 100 240 7,050 × 在庫△ 追加 DL DL
989519 B32-0150-075 150 75 25 2.3-8.9 0.8 112 270 8,000 × お問合わせ 追加 DL DL
989520 B32-0150-100 150 100 25 3-12 0.8 150 360 9,400 × お問合わせ 追加 DL DL
989521 B32-0150-150 150 150 25 4.5-18 0.8 225 540 14,500 × 在庫〇 追加 DL DL
989522 B32-0200-100 200 100 25 4-16 0.8 200 480 12,300 × お問合わせ 追加 DL DL
989523 B32-0250-150 250 150 25 7.5-30 0.8 375 720 21,000 × お問合わせ 追加 DL DL
989524 B32-0200-200 200 200 25 8-32 0.8 400 960 24,000 × 在庫△ 追加 DL DL
989525 B32-0250-250 250 250 25 12.5-50 0.8 625 1500 31,200 × お問合わせ 追加 DL DL
989526 B32-0500-100 500 100 25 10-40 0.8 500 1200 28,900 × お問合わせ 追加 DL DL
989527 B32-0500-250 500 250 25 25-100 0.8 1250 3000 61,500 × お問合わせ 追加 DL DL
989528 B32-0500-500 500 500 25 50-200 0.8 2500 6000 122,000 × お問合わせ 追加 DL DL
989529 B32-1000-500 1000 500 25 100-400 0.8 5000 12000 241,000 × お問合わせ 追加 DL DL
989530 B32-R050 50 - 25 0.4-1.5 0.8 20 47 2,400 × お問合わせ 追加 DL DL
989531 B32-R075 75 - 25 0.9-3.5 0.8 44 105 4,310 × お問合わせ 追加 DL DL
989532 B32-R110 110 - 25 1.9-7.6 0.8 95 228 7,250 × お問合わせ 追加 DL DL
989533 B32-R150 150 - 25 3.6-14 0.8 176 422 12,300 × お問合わせ 追加 DL DL
989534 B32-R200 200 - 25 6.3-25.1 0.8 314 960 28,200 × お問合わせ 追加 DL DL
989535 B32-R238 238 - 25 8.9-35.5 0.8 450 1050 29,700 × お問合わせ 追加 DL DL
989536 B32-R300 300 - 25 14.2-56.4 0.8 710 1690 56,500 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C
989515 B32-0050-050 50 50 25
989516 B32-0075-075 75 75 25
989517 B32-0100-050 100 50 25
989518 B32-0100-100 100 100 25
989519 B32-0150-075 150 75 25
989520 B32-0150-100 150 100 25
989521 B32-0150-150 150 150 25
989522 B32-0200-100 200 100 25
989523 B32-0250-150 250 150 25
989524 B32-0200-200 200 200 25
989525 B32-0250-250 250 250 25
989526 B32-0500-100 500 100 25
989527 B32-0500-250 500 250 25
989528 B32-0500-500 500 500 25
989529 B32-1000-500 1000 500 25
989530 B32-R050 50 - 25
989531 B32-R075 75 - 25
989532 B32-R110 110 - 25
989533 B32-R150 150 - 25
989534 B32-R200 200 - 25
989535 B32-R238 238 - 25
989536 B32-R300 300 - 25

材質・熱処理・表面処理

名称 材質
防振プレート B5/B50/B32 NBR

特長

■防振プレートは、振動や構造発生騒音から機器を守り、さまざまな産業で利用されています。
■二トリルゴム、コルク粒子、ポリエステル繊維を配合することによって優れた特徴を発揮します。
■工作機のようにレベル調整後の精度保持が重要な機械に特に適しています。
■長い製品寿命
永久ひずみの変化もなく、長期間にわたり機能を効果的に発揮します。
■化学的耐性
オイル、グリース、酸、塩基などに対して優れた耐性があります。また、クーラントに対しても耐性がありますので、クーラント液がかかるところでの使用が可能です。
■防振プレートは、ご希望のサイズに対応可能です。

[耐熱温度]ｰ20°～＋80°

[B5]
動的な振動特性を持ちながらも、プレス機械、スタンピング・プレス機、せん断機等小さなプレートで支持する機械の使用に適します。
[B50]
動的な振動特性を持ちながらも、プレス機械、スタンピング・プレス機、せん断機等小さなプレートで支持する機械の使用に適します。
[B32]
柔らかいタイプの製品です。プレス機、パンチング機等の使用に適し、防振効果が高くなっています。

特性グラフ

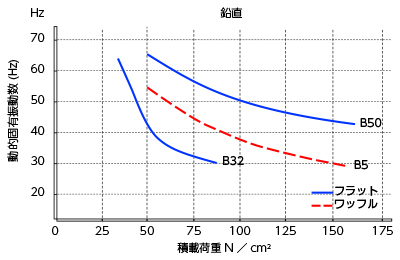

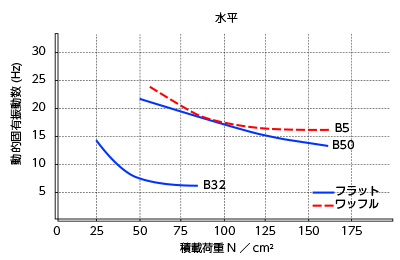

■プレート別

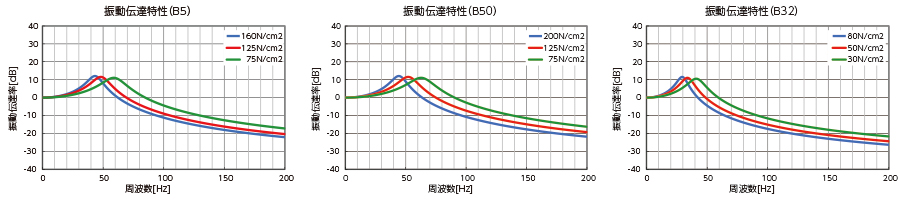

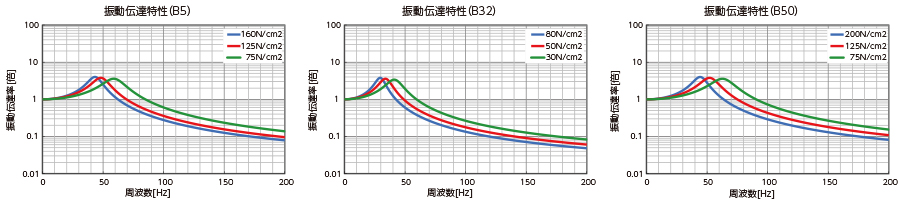

■振動伝達特性（鉛直）

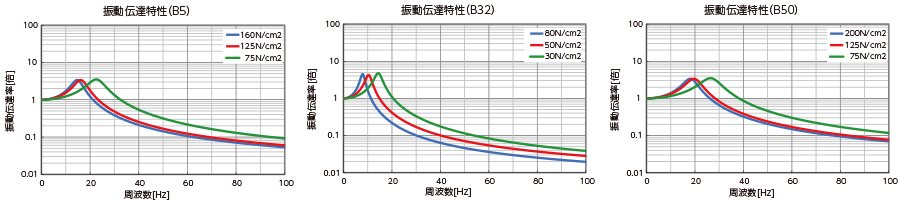

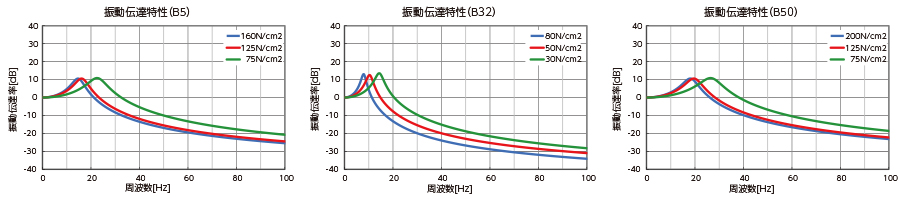

■振動伝達特性（水平）





その他

■仕様表



プレートタイプ 許容荷重 N/cm2 摩擦係数 η 厚さ C mm 表面形状
B5 50～160 0.8 25 ワッフル
B50 50～200 0.8 25 フラット
B32 20～80 0.8 25 フラット

選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重（1点あたり）

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数（低い方）を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。
