RoHS対応

防振パッド　シロダンプGSP

E-9936

  • 防振パッド　シロダンプGSP PIC1

  • 防振パッド　シロダンプGSP PIC1

仕様・価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
種類 オーダーNo. No. サイズ 面積 cm2 許容荷重N 質量 g 価格 在庫設定 在庫情報 製品BOX CAD
A B C DXF STEP
■GSP500 138459 GSP500-050-12 50 50 12.5 25 470-921 22.1 1,100 × 在庫〇 追加 DL DL
■GSP500 138460 GSP500-075-12 75 75 12.5 56 1220-2428 49.7 1,970 × 在庫〇 追加 DL DL
■GSP500 138461 GSP500-100-12 100 100 12.5 100 2280-4553 88.4 2,730 × 在庫△ 追加 DL DL
■GSP500 138462 GSP500-150-12 150 150 12.5 225 5610-11215 198.8 6,200 × お問合わせ 追加 DL DL
■GSP500 138463 GSP500-200-12 200 200 12.5 400 10230-20446 353.5 11,000 × 在庫△ 追加 DL DL
■GSP500 138489 GSP500-050-25 50 50 25 25 360-705 46.9 1,980 × 在庫〇 追加 DL DL
■GSP500 138490 GSP500-075-25 75 75 25 56 950-1892 105.6 3,570 × 在庫△ 追加 DL DL
■GSP500 138491 GSP500-100-25 100 100 25 100 1850-3694 187.7 4,930 × お問合わせ 追加 DL DL
■GSP500 138492 GSP500-150-25 150 150 25 225 4860-9710 422.4 11,100 × 在庫△ 追加 DL DL
■GSP500 138493 GSP500-200-25 200 200 25 400 9120-18225 750.9 19,700 × お問合わせ 追加 DL DL
■GSP250 138454 GSP250-050-12 50 50 12.5 25 230-454 17.6 960 × お問合わせ 追加 DL DL
■GSP250 138455 GSP250-075-12 75 75 12.5 56 610-1203 39.7 1,700 × お問合わせ 追加 DL DL
■GSP250 138456 GSP250-100-12 100 100 12.5 100 1140-2264 70.5 2,350 × 在庫△ 追加 DL DL
■GSP250 138457 GSP250-150-12 150 150 12.5 225 2810-5602 158.7 5,300 × お問合わせ 追加 DL DL
■GSP250 138458 GSP250-200-12 200 200 12.5 400 5090-10161 282.1 9,350 × 在庫△ 追加 DL DL
■GSP250 138484 GSP250-050-25 50 50 25 25 200-382 35.1 1,730 × 在庫△ 追加 DL DL
■GSP250 138485 GSP250-075-25 75 75 25 56 470-930 79.1 3,080 × 在庫〇 追加 DL DL
■GSP250 138486 GSP250-100-25 100 100 25 100 910-1820 140.6 4,270 × お問合わせ 追加 DL DL
■GSP250 138487 GSP250-150-25 150 150 25 225 2410-4818 316.3 9,700 × 在庫△ 追加 DL DL
■GSP250 138488 GSP250-200-25 200 200 25 400 4540-9068 562.2 17,100 × 在庫△ 追加 DL DL
■GSP150 138449 GSP150-050-12 50 50 12.5 25 150-300 15.9 740 × お問合わせ 追加 DL DL
■GSP150 138450 GSP150-075-12 75 75 12.5 56 380-752 35.7 1,340 × 在庫〇 追加 DL DL
■GSP150 138451 GSP150-100-12 100 100 12.5 100 700-1392 63.4 1,840 × 在庫△ 追加 DL DL
■GSP150 138452 GSP150-150-12 150 150 12.5 225 1690-3362 142.7 4,140 × 在庫△ 追加 DL DL
■GSP150 138453 GSP150-200-12 200 200 12.5 400 3030-6044 253.7 7,450 × お問合わせ 追加 DL DL
■GSP150 138479 GSP150-050-25 50 50 25 25 130-254 66.4 1,370 × 在庫△ 追加 DL DL
■GSP150 138480 GSP150-075-25 75 75 25 56 320-639 149.3 2,450 × 在庫△ 追加 DL DL
■GSP150 138481 GSP150-100-25 100 100 25 100 610-1205 265.4 3,390 × 在庫△ 追加 DL DL
■GSP150 138482 GSP150-150-25 150 150 25 225 1510-3014 597.3 7,600 × 在庫△ 追加 DL DL
■GSP150 138483 GSP150-200-25 200 200 25 400 2800-5583 1061.8 13,600 × 在庫△ 追加 DL DL
■GSP050 138444 GSP050-050-12 50 50 12.5 25 60-106.8 10.6 550 × お問合わせ 追加 DL DL
■GSP050 138445 GSP050-075-12 75 75 12.5 56 130-257.8 23.8 950 × 在庫〇 追加 DL DL
■GSP050 138446 GSP050-100-12 100 100 12.5 100 240-470.5 42.3 1,300 × 在庫〇 追加 DL DL
■GSP050 138447 GSP050-150-12 150 150 12.5 225 570-1121.5 95.2 2,940 × 在庫△ 追加 DL DL
■GSP050 138448 GSP050-200-12 200 200 12.5 400 1010-2009.8 169.2 5,200 × お問合わせ 追加 DL DL
■GSP050 138474 GSP050-050-25 50 50 25 25 50-98 21.3 950 × お問合わせ 追加 DL DL
■GSP050 138475 GSP050-075-25 75 75 25 56 120-233.3 48 1,680 × 在庫〇 追加 DL DL
■GSP050 138476 GSP050-100-25 100 100 25 100 220-429.4 85.3 2,350 × お問合わせ 追加 DL DL
■GSP050 138477 GSP050-150-25 150 150 25 225 520-1031.3 192 5,300 × 在庫△ 追加 DL DL
■GSP050 138478 GSP050-200-25 200 200 25 400 950-1890.1 341.4 9,350 × お問合わせ 追加 DL DL
■GSP012 138439 GSP012-050-12 50 50 12.5 25 20-26.4 5.8 440 × 在庫〇 追加 DL DL
■GSP012 138440 GSP012-075-12 75 75 12.5 56 40-63.5 13 680 × 在庫△ 追加 DL DL
■GSP012 138441 GSP012-100-12 100 100 12.5 100 60-114.7 23.1 830 × お問合わせ 追加 DL DL
■GSP012 138442 GSP012-150-12 150 150 12.5 225 140-268.6 52 1,710 × お問合わせ 追加 DL DL
■GSP012 138443 GSP012-200-12 200 200 12.5 400 250-480.3 92.5 3,020 × 在庫〇 追加 DL DL
■GSP012 138469 GSP012-050-25 50 50 25 25 20-24.5 10.8 750 × 在庫〇 追加 DL DL
■GSP012 138470 GSP012-075-25 75 75 25 56 30-57.8 24.2 1,220 × お問合わせ 追加 DL DL
■GSP012 138471 GSP012-100-25 100 100 25 100 60-105.8 43.1 1,380 × 在庫△ 追加 DL DL
■GSP012 138472 GSP012-150-25 150 150 25 225 130-253.9 96.9 3,100 × お問合わせ 追加 DL DL
■GSP012 138473 GSP012-200-25 200 200 25 400 240-461.7 172.3 5,550 × お問合わせ 追加 DL DL
■GSP005 138434 GSP005-050-12 50 50 12.5 25 6-12 4.7 340 × 在庫△ 追加 DL DL
■GSP005 138435 GSP005-075-12 75 75 12.5 56 14-27.4 10.6 510 × お問合わせ 追加 DL DL
■GSP005 138436 GSP005-100-12 100 100 12.5 100 25-49 18.9 630 × 在庫△ 追加 DL DL
■GSP005 138437 GSP005-150-12 150 150 12.5 225 56-111.7 42.4 1,240 × お問合わせ 追加 DL DL
■GSP005 138438 GSP005-200-12 200 200 12.5 400 100-200 75.4 2,190 × お問合わせ 追加 DL DL
■GSP005 138464 GSP005-050-25 50 50 25 25 6-11.7 8.8 610 × 在庫〇 追加 DL DL
■GSP005 138465 GSP005-075-25 75 75 25 56 14-26.9 19.8 950 × 在庫〇 追加 DL DL
■GSP005 138466 GSP005-100-25 100 100 25 100 24-48 35.2 1,010 × お問合わせ 追加 DL DL
■GSP005 138467 GSP005-150-25 150 150 25 225 55-109.8 79.1 2,260 × お問合わせ 追加 DL DL
■GSP005 138468 GSP005-200-25 200 200 25 400 98-196 140.6 4,020 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No.
138459 GSP500-050-12
138460 GSP500-075-12
138461 GSP500-100-12
138462 GSP500-150-12
138463 GSP500-200-12
138489 GSP500-050-25
138490 GSP500-075-25
138491 GSP500-100-25
138492 GSP500-150-25
138493 GSP500-200-25
138454 GSP250-050-12
138455 GSP250-075-12
138456 GSP250-100-12
138457 GSP250-150-12
138458 GSP250-200-12
138484 GSP250-050-25
138485 GSP250-075-25
138486 GSP250-100-25
138487 GSP250-150-25
138488 GSP250-200-25
138449 GSP150-050-12
138450 GSP150-075-12
138451 GSP150-100-12
138452 GSP150-150-12
138453 GSP150-200-12
138479 GSP150-050-25
138480 GSP150-075-25
138481 GSP150-100-25
138482 GSP150-150-25
138483 GSP150-200-25
138444 GSP050-050-12
138445 GSP050-075-12
138446 GSP050-100-12
138447 GSP050-150-12
138448 GSP050-200-12
138474 GSP050-050-25
138475 GSP050-075-25
138476 GSP050-100-25
138477 GSP050-150-25
138478 GSP050-200-25
138439 GSP012-050-12
138440 GSP012-075-12
138441 GSP012-100-12
138442 GSP012-150-12
138443 GSP012-200-12
138469 GSP012-050-25
138470 GSP012-075-25
138471 GSP012-100-25
138472 GSP012-150-25
138473 GSP012-200-25
138434 GSP005-050-12
138435 GSP005-075-12
138436 GSP005-100-12
138437 GSP005-150-12
138438 GSP005-200-12
138464 GSP005-050-25
138465 GSP005-075-25
138466 GSP005-100-25
138467 GSP005-150-25
138468 GSP005-200-25

特長

■シロダンプ
エーテル系の発泡ポリウレタンエストラマーです。
シロダンプ（SylodampⓇ）は、衝撃吸収と減衰性能に優れた粘弾性の発泡ポリウレタン材料です。衝撃荷重を吸収することにより機械部品の金属疲労を軽減します。
■オープンセルとクローズドセルの混合セル型発泡体
■機械損失係数は0.46～0.61
■衝撃による固体伝播音の低減
■シロディン、シロマーとの組合せも可能
■輸送時の衝撃吸収
■防振・防音用部材
■ショックアブソーバー

使用方法

■特性



  GSP005 GSP012 GSP050 GSP150 GSP250 GSP500
色 レモンイエロー パステルグリーン ライトグリーン トラフィックグリーン カレーイエロー ターコイズグリーン
損失係数 0.61 0.52 0.50 0.49 0.48 0.47
許容面圧（静荷重）（N/mm2）※ 0.005 0.012 0.05 0.15 0.25 0.5
反発弾性(％) 13 15 15 14 16 15
エネルギー吸収量(mJ/mm2) ～1.8 ～4.9 ～12 ～30 ～50 ～84
圧縮永久ひずみ（％） <5
引張強度（N/mm2） 0.3 0.45 0.9 1.8 2.7 3.2
伸び（破断時）（％） 150 150 160 160 160 160
摩擦係数（鉄面） ≧0.5
摩擦係数（コンクリート面） ≧0.7
燃焼性 E/EN1350-1の等級（EN ISO 11925-2)
使用温度範囲（℃） -30 to 70
許容温度範囲（℃） +120
熱伝導率（W/m･k） 0.039 0.043 0.061 0.082 0.1 0.11

※ サイズ300mm×300mm 厚さ25mm





■溶液に対する耐久性



水および水溶液
水および各種アルカリ、酸に対して優れた耐久性を保持しています。
オープンセルに水が浸入して凍結、膨張しても損傷しません。混合セ ル（細孔）構造になっています。部材の比重が低下するにつれて、オー プンセルの割合が高くなります。



酸およびアルカリ
室温では弱酸に対して耐久性があります。
アルカリに対しても同様に 優れています。しかし、強酸および強アルカリはダメージを与えます。



油およびグリース
一般に油およびグリースに対する耐久性は優れています。
実験では 媒体の中には、若干の引張強さの低下と部材の膨張がありました。 添加剤は耐油性に影響を与える場合があります。



溶剤
一般の溶剤には溶解しません。脂肪族炭化水素系の溶剤に対する耐 久性は優れています。





■その他の環境における耐久性



耐加水分解性
加水分解性を受けない特殊ポリウレタンです。
いわゆる「熱帯環 境試験」では、サンプルは温度70℃、相対湿度95%の環境で、28 日間暴露されます。



耐オゾン性
通常の試験方法より高い濃度環境であっても、優れた耐オゾン 性を示します。



耐紫外線(UV)と耐候性
強力な紫外線では表面が変色し劣化します。
ただし、この黄変し た薄い表層が内部の部材の劣化を防いでいます。



生物学的耐久性
微生物やカビなどによって損傷を受けません。





■耐久試験結果



●試験条件
　反応時間：室温で6週間。高濃度の酸、塩基および溶剤の場合：室温で7日間



●評価基準
　引張強度の変化、破断による伸び（乾燥試料）、体積変化



●評価レベル
　1・・・耐薬品性が優秀。特性の変化が10%未満
　2・・・耐薬品性が良好。特性の変化が10%～20%
　3・・・耐薬品性が劣る。一部の特性の変化が20%を超える
　4・・・耐薬品性がない。すべての特性の変化が20%を超える



※データは、すべて現在の知識と実績に基づくものです。



水および水溶液

  評価レベル
水 1
酸化鉄10％ 1
炭酸ナトリウム10％ 1
塩素酸ナトリウム10％ 1
塩化ナトリワム10％ 1
炭酸水素ナトリウム10％ 1
硝酸ナトリウム10％ 1
除草剤(各種) 1
界面活性剤(各種)  1
過酸化水素3％ 1
コンクリートスラリー



酸およびアルカリ

  評価レベル
ぎ酸 4
酢酸 3
りん酸 2
硝酸 4
塩酸 3
硫酸 3
アンモニア水 3
水酸化カリウム 2
水酸化ナトリウム 2

 ※濃度との関連を考慮してください。



油およびグリース

  評価レベル
ASTM No.1オイル 1
ASTM No.3オイル 1
掘削油 2
油圧オイル 成分／添加剤による
モーター油 1
テレピン油 3
成型油 1
シリコーン油 1
サラダ油 1
フランジ潤滑剤 1-2
ポイントグリース 1-2



溶剤

  評価レベル
アセトン 4
酢酸エチル 4
ディ一ゼル燃料／灯油 2
自動車用ガソリン  3
グリセリン 1
グリコール 1-2
クリーニング用ベンジン／ヘキサン 1
メタノール 3
シンナー  4
芳香族炭化水素 4



その他の環境における耐久性

  評価レベル
耐加水分解性 1
耐オゾン性 1
耐紫外線(UV)と耐候性 1-2
生物学的耐久性 1

特性グラフ

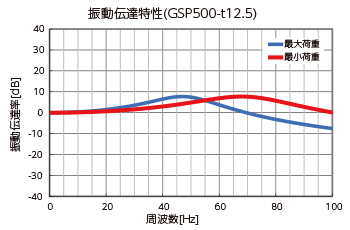

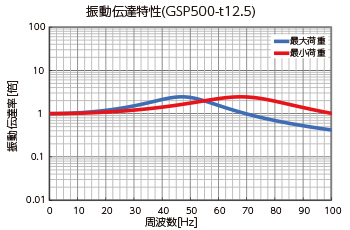

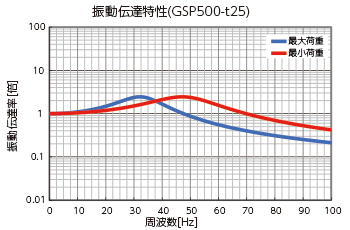

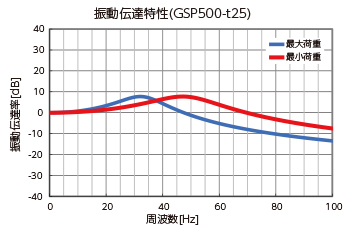

■振動伝達特性（鉛直）

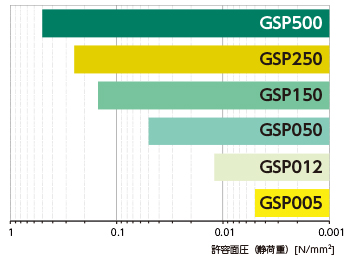

■許容荷重グラフ



選定方法

■注意事項



●材料の選定は振動の種類により、連続振動の場合にはシロディン（SylodynⓇ）、衝撃振動の場合はシロダンプ（Sylodamp®）、その中間の振動にはシロマー（(SylomerⓇ）が目安となります。

●許容荷重の範囲内で使用することで、除振・防振性能が発揮されます。
●ご使用条件をもとに最適な防振パッドを選定し、その性能を専用ソフトウエアでシミュレーションいたします。
お気軽にお問合せください。
