• NBK

RoHS対応

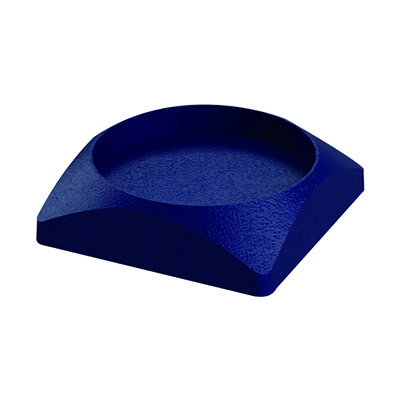

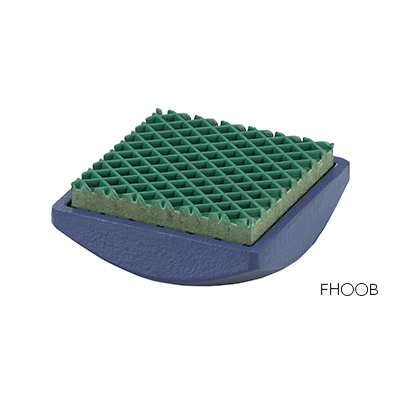

防振フットホルダ

E-1133

仕様/価格

オーダー
適応防振材
サイズ
A D H 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
127080 FH075 □75mm 90 75 23 580 1,920 在庫 お問合わせ 追加 DL DL
127081 FH100 □100mm 119 100 32 1580 3,440 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー
A D H d1 d2
127080 FH075 90 75 23 10 6
127081 FH100 119 100 32 14 6

材質・熱処理・表面処理

名称 材質 表面処理
防振フットホルダ ボディ:FC200 塗装

特長

[用途]産業機器の除振・防振

■装置のフットに装着する防振マウントです。
■装置のフットを活かして、後付の防振対策が可能です。
■防振材はナベヤの豊富なラインナップから用途に合わせて最適な物を使用することができます。
■フットホルダに防振材を接着します。

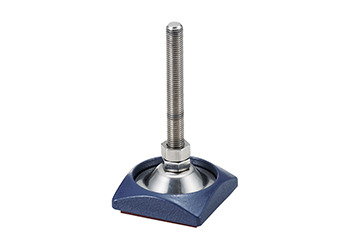

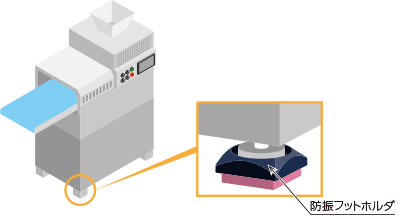

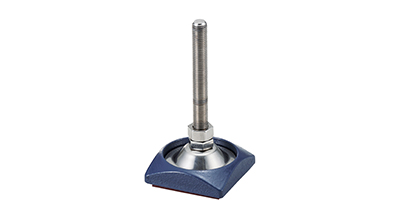

使用例

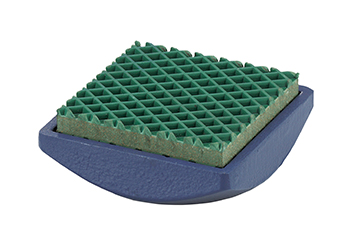

※防振材をカスタマイズ

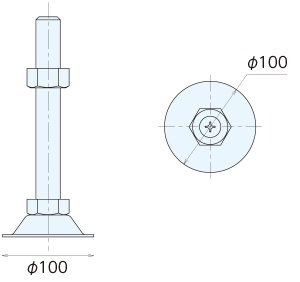

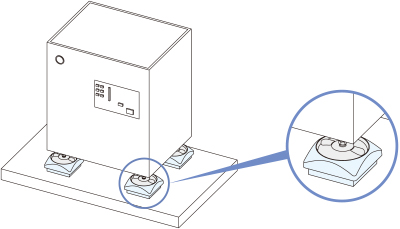

使用方法

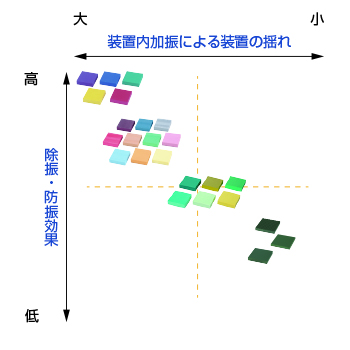

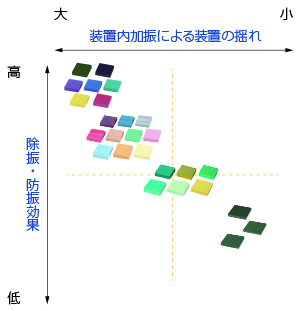

防振材の種類



使用には防振パッド(別売)が必要になります。



コンプレッサ、電動機など振動を定周期で繰返し発生する装置向け

品名 防振パッド(シロディン)
材質 発泡ポリウレタン
荷重範囲 180~1,000N





半導体設備、測定機など比較的移動荷重の少ない装置向け。

品名 防振パッド(シロマー)
材質 発泡ポリウレタン
荷重範囲 30~1,000N





半導体設備、測定機などほとんど移動荷重のない装置向け。

品名 防振パッド(シロダンプ)
材質 発泡ポリウレタン
荷重範囲 20~1,000N





工作機械、成型機、印刷機など剛性が高く、高周波の振動を発生する装置向け。

品名 防振プレート
材質 NBR、コルク、ポリエステル繊維
荷重範囲 30~1,000N

※防振パッドの許容荷重は最小値と最大値が設定されており、外れてしまうと防振機能が正しく機能できなくなります。
※防振パッドの許容荷重は1個当たりの許容荷重です。

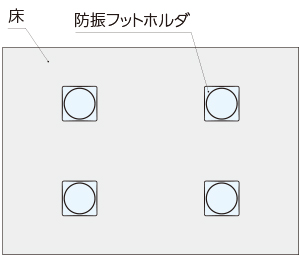

荷重が偏らないように設備や設置底面に均一して設置し、合計数の許容荷重にて選定してください。
