マルチオートクランプ ガイドバータイプ(直列タイプ)

E-1102

仕様・価格

タイプ 名称 オーダー№ タップ加工 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
入力側 出力側 DXF STEP
標準 ガイドバータイプ 109780 MT121A 有り 有り 0.19 17,400 在庫 在庫〇 追加 DL DL
標準 ガイドバータイプ 114533 MT122A 有り 無し 0.2 17,400 在庫 在庫〇 追加 DL DL
戻り機構付 本体(穴タイプ) 114460 MR121A 有り 有り 0.31 22,900 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー№
109780 MT121A
114533 MT122A
114460 MR121A

仕様・価格 オプション

名称 オーダー№ No. 価格 在庫設定 在庫情報 製品BOX
ガイドバー 109784 MT12AG 都度見積 × お問合わせ 追加
延長バー 109786 MT12S 都度見積 × お問合わせ 追加

寸法図・サイズ表

選択 オーダー№ No. A
109784 MT12AG 指定してください
109786 MT12S 指定してください

材質・熱処理・表面処理

名称 材質 熱処理
マルチオートクランプ ガイドバータイプ(直列タイプ) クランプブロック:S50C
クランプピン:SKD11
クランプブロック:焼入HRC50
クランプピン:焼入HRC60

特長

■ワンアクションで多数個ワークを同時にクランプ。
■クランプ力の向きが90度変換可能。
■自由度の高い治具設計。
■戻り機能の採用で自動化にも対応。
■多彩なバリエーション。

※ガイドバー、延長バーはA寸法を指定して頂き、別途お見積もりさせていただきます。

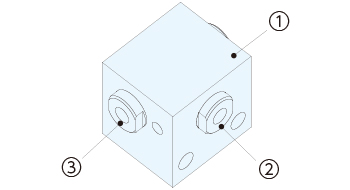

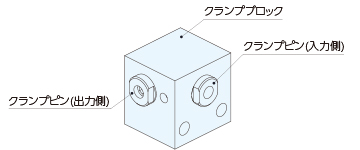

構成図

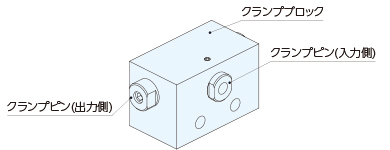

  部品構成 数量
クランプブロック 1
クランプピン(入力) 1
クランプピン(出力) 2

使用例

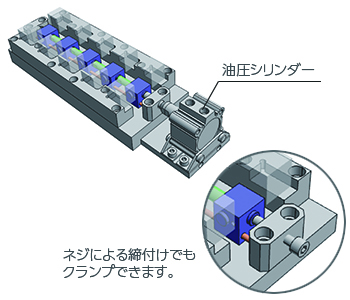

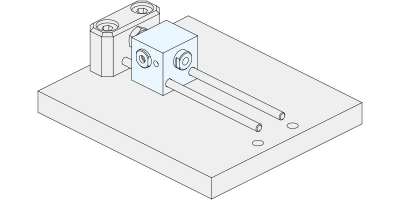

1ヶ所締め付けるだけで多数個のワークすべてを同時にクランプすることができます。

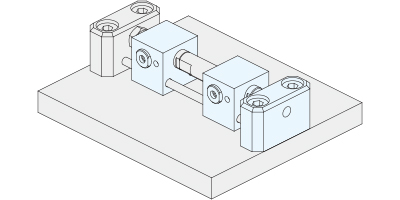

標準エレメント組み合わせで、様々なパターンのレイアウトに対応します。

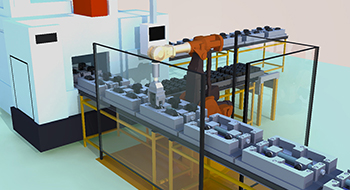

戻り機構の採用で自動化にも対応。
ワークの変更に伴う取付治具の変更作業を大幅に削減し、生産コストの低減や工期短縮に寄与します。
締付力のOFF時に自動的にクランプを開放。
ロボット制御による自動化をバックアップします。









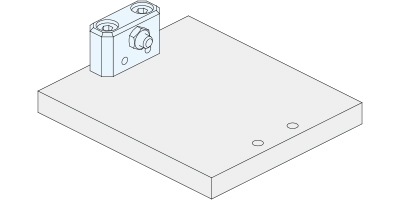

使用方法

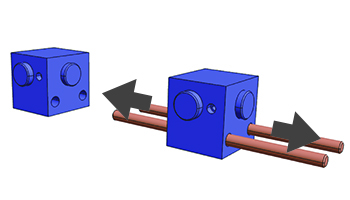

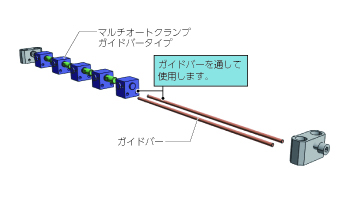

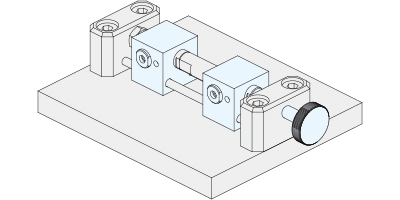

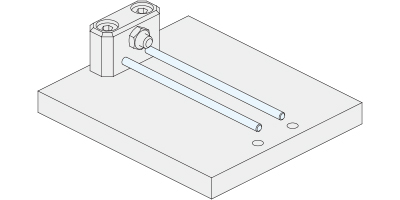

マルチオートクランプをガイドバーから抜き差しするだけで簡単にワークの増減に対応できます。

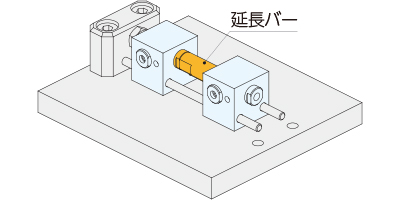

ワークサイズの調整には、延長バーの採用で対応することができます。

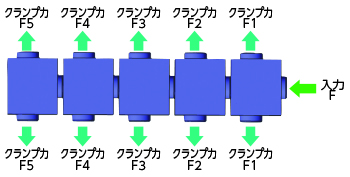

マルチオートクランプの締付力



※入力Fは、最大5kNで、ご使用ください。
※多連で使用する場合は、最大5連までとしてください。
※多連での各クランプ力は、入力Fに対して次のとおりです。
 ・F1=(F/2)X0.9
 ・F2=F1X0.9
 ・F3=F2X0.9
 ・F4=F3X0.9
 ・F5=F4X0.9
  (計算式は全タイプ共通です。)
