Q-ロック内蔵プレート本体(油圧)
E-9659X
仕様/価格
| オーダーNo. | No. | ロケートピン | ダイヤピン | クランプピン | 適合プレート | 質量 kg | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||||
| 122191 | MCQ0540H | QLH32SRP1 | QLH32SDP1 | QLH32SCP1 | MCQ0540H-F | 90 | 1,380,000 | × | お問合わせ | 追加 |
|
|
| 122192 | MCQ0640H | QLH40SRP1 | QLH40SDP1 | QLH40SCP1 | MCQ0640H-F | 110 | 1,540,000 | × | お問合わせ | 追加 |
|
|
| 122193 | MCQ1060H | QLH40SRP1 | QLH40SDP1 | QLH40SCP1 | MCQ1060H-F | 263 | 2,440,000 | × | お問合わせ | 追加 |
|
|

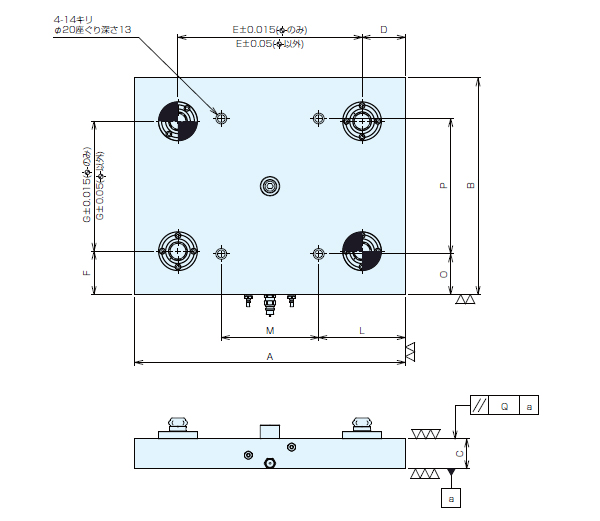

寸法図・サイズ表
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 122191 | MCQ0540H | 500 | 400 | 55 | 80 | 340 | 80 | 240 | - | - | - | - | 160 | 180 | - | 75 | 250 | 0.02 | |
| 122192 | MCQ0640H | 600 | 400 | 55 | 90 | 420 | 90 | 220 | - | - | - | - | 180 | 240 | - | 100 | 200 | 0.02 | |
| 122193 | MCQ1060H | 1000 | 600 | 55 | 100 | 800 | 100 | 400 | 400 | 400 | 200 | 200 | 200 | 200 | 200 | 150 | 300 | 0.02 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| Q-ロック内蔵プレート本体(油圧) | 【プレート】S50C 【Ｑ-ロックエレメント】SCM440 【ハイトシリンダー】SCM420,SCM415(MCQ0540Hのみ) |
【プレート・Ｑ-ロックエレメント】HRC55 【ハイトシリンダー】HRC60 |
【Ｑ-ロックエレメント】無電解メッキ 【ハイトシリンダー】黒染め |
特長
-
■プレートに組込まれた位置決めユニット（Q-ロックエレメント）と外段取り用プレー ト（別売）の組合せで、位置決め・クランプを行います。
■繰返し位置決め精度は3μmです。
