5軸マシンバイス 口金

E-1195B

仕様/価格 ステップ口金(グリップタイプ)(2個1組) ※バイス本体は付属しておりません

オーダー
適合バイス 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
149138 5AU75-SJG 5AU75-130P1
5AU75-170P1
5AU75-130GB1
5AU75-170GB1
NE75-130-2B1
NE75-170-2B1
0.6 42,000 在庫 お問合わせ 追加 DL DL
157649 5AU125-SJG 5AU125-230P1
5AU125-230GB1
NE125-230-4B1
1.6 52,000 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C D E F G H I J K L M N
149138 5AU75-SJG 75 35 23 17 10 8 23 23.5 28 20 3 7 10 M6
157649 5AU125-SJG 125 47 30 19 13 10 26 38.5 48 27 3 7 10 M6

仕様/価格 ステップ口金(超硬グリップタイプ)

オーダー
適合バイス 超硬グリップ
入数
保護カバー
入数
取付ボルト
(チップ用)入数
質量
kg
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
163694 5AU75-SJC 5AU75-130P1
5AU75-170P1
5AU75-130GB1
5AU75-170GB1
NE75-130-2B1
NE75-170-2B1
8 10 18 1 178,000 在庫 在庫〇 追加 DL DL
163695 5AU125-SJC 5AU125-230P1
5AU125-230GB1
NE125-230-4B1
8 14 22 2.4 205,000 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C D E F G H I J K L M N O P Q
163694 5AU75-SJC 75 47 24 35 10 20 4 14 23.5 28 7.5 15 15 15 10 12.5 M6深さ12
163695 5AU125-SJC 125 59 31 38 13 27 4 16 38.5 48 7.5 22 18.5 22 10 12.5 M6深さ12

仕様/価格 ステップ口金(フラットタイプ)

オーダー
適合バイス 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
163696 5AU75-SJF 5AU75-130P1
5AU75-170P1
5AU75-130GB1
5AU75-170GB1
NE75-130-2B1
NE75-170-2B1
0.82 63,000 在庫 在庫△ 追加 DL DL
163697 5AU125-SJF 5AU125-230P1
5AU125-230GB1
NE125-230-4B1
2.2 71,000 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C D E F G H I J K L M N
163696 5AU75-SJF 75 49 23 24 14 10 18 3 14 23.5 28 10 14 M6深さ7
163697 5AU125-SJF 125 53 30 26 15 11 25 3 16 38.5 48 10 15 M6深さ12

仕様/価格 ステップ口金(ダブテールタイプ)(2個1組)

オーダー
適合バイス 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
149140 5AU75-SJD 5AU75-130P1
5AU75-170P1
5AU75-130GB1
5AU75-170GB1
NE75-130-2B1
NE75-170-2B1
0.6 24,200 在庫 在庫〇 追加 DL DL
152571 5AU125-SJD 5AU125-230P1
5AU125-230GB1
NE125-230-4B1
1.6 35,200 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C D E F G H I J K
149140 5AU75-SJD 75 35 23 17 10 8 23 23.5 28 19.8 3.2
152571 5AU125-SJD 125 47 30 19 13 10 26 38.5 48 26.8 3.2

仕様/価格 セルフカット口金(2個1組)

オーダー
適合バイス 材質 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
148745 5AU75-SCJ-S 5AU75-130P1
5AU75-170P1
5AU75-130GB1
5AU75-170GB1
NE75-130-2B1
NE75-170-2B1
S45C 3 29,700 在庫 お問合わせ 追加 DL DL
148746 5AU75-SCJ-A 5AU75-130P1
5AU75-170P1
5AU75-130GB1
5AU75-170GB1
NE75-130-2B1
NE75-170-2B1
A5052 1 23,100 在庫 在庫〇 追加 DL DL
152569 5AU125-SCJ-S 5AU125-230P1
5AU125-230GB1
NE125-230-4B1
S45C 4.2 40,700 在庫 在庫△ 追加 DL DL
152570 5AU125-SCJ-A 5AU125-230P1
5AU125-230GB1
NE125-230-4B1
A5052 1.4 34,100 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C D E F G H I 入数
148745 5AU75-SCJ-S 100 55 35 17 10 29 27.5 36 28 2個1組
148746 5AU75-SCJ-A 100 55 35 17 10 29 27.5 36 28 2個1組
152569 5AU125-SCJ-S 150 55 35 19 13 29 27.5 51 48 2個1組
152570 5AU125-SCJ-A 150 55 35 19 13 29 27.5 51 48 2個1組

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
5軸マシンバイス 口金 グリップタイプ:SCM440
超硬グリップタイプ:口金本体/S50C、超硬グリップ/超硬
フラットタイプ:SCM440
ダブテーブルタイプ:SCM440
セルフカット:SCJ-S/S45C、SCJ-A/A5052
グリップタイプ:全体焼入れ(HRC50~56)
超硬グリップタイプ:本体/焼入(HB250~300)、超硬グリップ/焼入(HRC67~80)
フラットタイプ:焼入(HRC50~56)
ダブテーブルタイプ:全体焼入(HRC50~56)
グリップタイプ:黒染め(四三酸化鉄被膜)
フラットタイプ:黒染め(四三酸化鉄被膜)
ダブテーブルタイプ:黒染め(四三酸化鉄被膜)

特長

5軸マシンバイス5AUシリーズ専用の口金です。

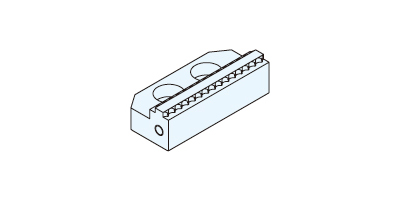

グリップタイプ
■5軸マシンバイスに標準付属されている口金です。
■グリップによりワークに食い込み加工時のワーク浮き上がりを防止します。

超硬グリップタイプ
■高硬度材を少ない掴み代で5面加工
ワークに食い込ませてクランプする尖り先形状の超硬グリップ口金で、多方向からの加工負荷に対応したワークを保持が可能です。
■焼入れ品、チタン、インコネル材など高硬度(HRC20~45)なワークにご使用いただけます。
[付属品]
超硬グリップ:8
保護カバー:5AU75-SJC/10、5AU125-SJC/14
取付ボルト:5AU75-SJC/18、5AU125-SJC/22

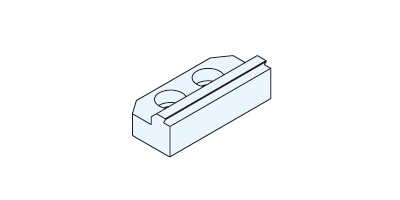

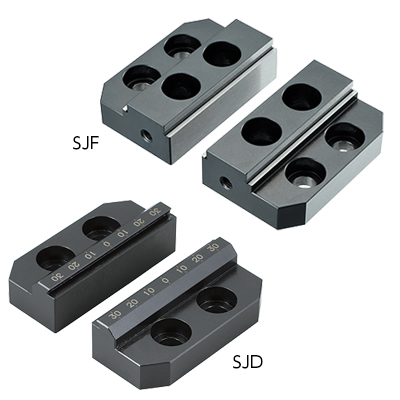

ダブテールタイプ
■ワークを2面で確実にクランプできる為、横からの荷重に対し保持力が高いです。 ■使用にはワーク側にダブテール加工が必要です。
ダブテール加工を使用例のように行うことで口開きよりも大きなワークをクランプできます。
※ワーク側にダブテール加工が必要です。

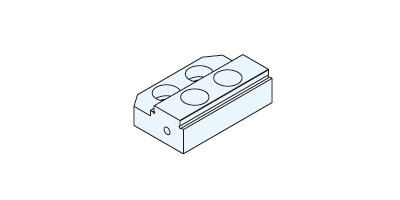

フラットタイプ
●仕上げ面ワークを少ない掴み代で5面加工
ワークを平面・平行にクランプできるように、クランプ面が焼入れ・研削仕上げされた口金です。食い込ませることができない仕上げ面のクランプにご使用いただけます。

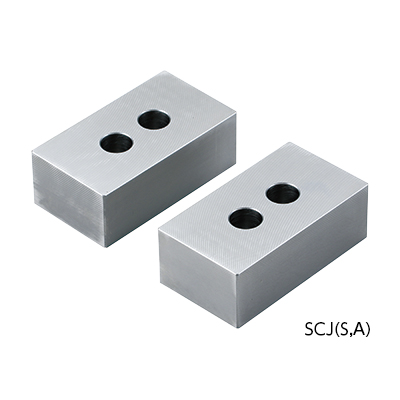

セルフカット口金
■5軸マシンバイス5AU専用のセルフカット口金です。
■ワーク形状に合わせてセルフカットをしてご使用ください。
■材質はアルミ・鉄よりお選びいただけます。

構成図

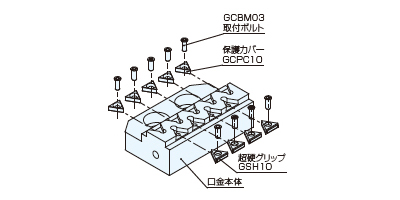

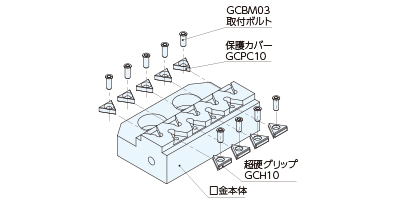

部品構成図

グリップタイプ(-SJG) 超硬グリップタイプ(-SJC) フラットタイプ(-SJF)

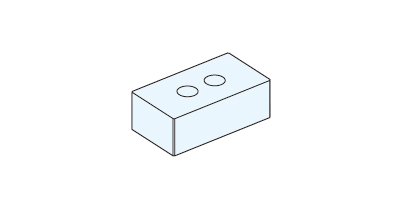

ダフテールタイプ(-SJD) セルフカット(-SCJ-S/-SCJ-A)


使用例

使用例・使用説明

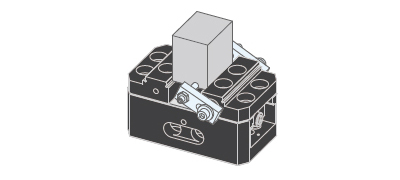

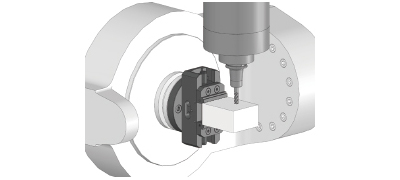

グリップタイプ使用例 セルフカット口金使用例(口金加工前) フラットタイプ使用例

使用方法

本製品は別売りの「5軸マシンバイス」または「ネオグリップ(ロボット搬送対応)」に標準で取り付いている口金を組換えて使用します。口金は全5種類ありそれぞれに特徴があります。ご使用の環境に合わせて製品の選定を行ってください。

バイス

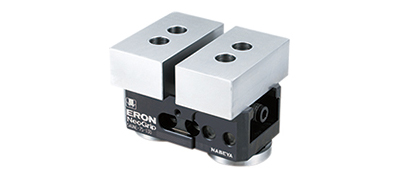

        5軸マシンバイス             ネオグリップ(ロボット搬送対応)
タイプ グリップタイプ
-SJG
超硬グリップタイプ
-SJC
フラットタイプ
-SJF
ダブテールタイプ
-SJD
セルフカット
-SCJ-A/-SCJ-S
ワークにグリップ部を食い込ませてクランプ。少ない掴み代で5面加工が可能。 ワークにグリップ部を食い込ませてクランプ。高硬度材で少ない掴み代で5面加工が可能。 仕上げ面ワークを少ない掴み代で5面加工が可能。食い込ませてクランプできないワークのクランプに最適。 テーパー面をクランプすることで加工負荷による浮上がりを抑えて5面加工が可能。 ワーク形状に合わせて口金加工・クランプが可能。円形・異形状のワーククランプに最適。

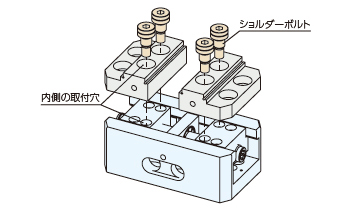

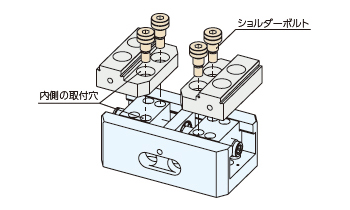

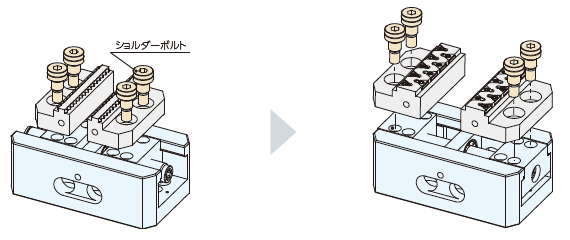

取付
イメージ

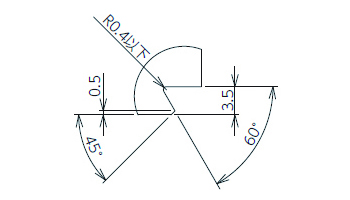

ダブテールタイプ(SJD)を使用する場合

ダブテールタイプを使用する際はあらかじめワークに加工を施す必要があります。以下寸法図を参考に加工を施してください。

※加工方法は刃具メーカーや最寄りの機械工具商への問合せください。

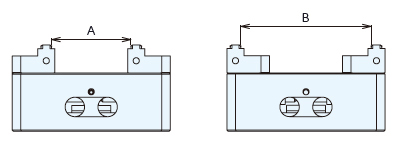

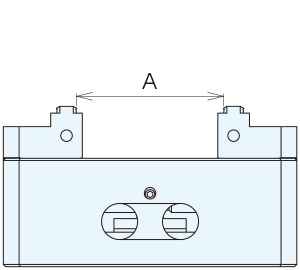

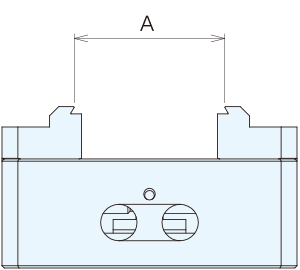

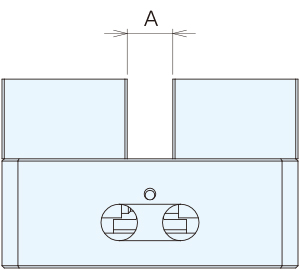

口開き寸法表

各タイプの口金を取り付けた際の口開き寸法については以下をご覧ください。

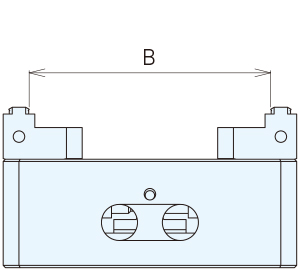

※口開きB:口金を反転させて使用した状態

バイス型式 口金型式 口開き(A/B) 口開き寸法
5AU75-130P1
5AU75-130GB1
NE75-130-2B1
5AU75 SJG(グリップタイプ) A 10~64
B 50~106
SJC(超硬グリップタイプ) A 6.5~42.5
B 52.5~86.5
SJF(フラットタイプ) A 6~38
B 48~80
SJD(ダブテールタイプ) A 13~64
- -
SJC-S/SJC-A(セルフカット) A 20
B 130
5AU75-170P1
5AU75-170GB1
NE75-170-2B1
SJG(グリップタイプ) A 10~104
B 50~146
SJC(超硬グリップタイプ) A 6.5~82.5
B 52.5~126.5
SJF(フラットタイプ) A 6~78
B 48~120
SJD(ダブテールタイプ) A 13~140
- -
SJC-S/SJC-A(セルフカット) A 60
B 170
5AU125-230P1
5AU125-230GB1
NE125-230-4B1
5AU125 SJG(グリップタイプ) A 7~139
B 83~205
SJC(超硬グリップタイプ) A 6.5~118.5
B 84.5~186.5
SJF(フラットタイプ) A 28~130
B 80~176
SJD(ダブテールタイプ) A 9~140
- -
SJC-S/SJC-A(セルフカット) A 120
B 230

メンテナンス方法

メンテナンス・修理対応

修理対応

本製品の修理対応行っておりません。
摩耗や損傷が見られる場合は、製品の交換を行ってください。
