【廃番】MTBマグネットチャック

E-9939

  • 9939MTB.jpg
  • 9939MTB.jpg

仕様/価格 MTB

オーダー
磁極サイズ 磁極数 吸着力
磁極当たり
N
吸着力
kN
付属コント
ローラー
質量
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
107666 MTB304HD70S φ70 12 6150 73 ST120F 50 408,000 廃番 お問合わせ 追加 DL DL
107667 MTB306HD70S φ70 18 6150 110 ST120F 70 504,000 廃番 お問合わせ 追加 DL DL
107668 MTB308HD70S φ70 24 6150 147 ST120F 92 624,000 廃番 お問合わせ 追加 DL DL
107669 MTB310HD70S φ70 30 6150 184 ST120F 112 748,000 廃番 お問合わせ 追加 DL DL
107670 MTB404HD70S φ70 16 6150 98 ST120F 62 463,000 廃番 お問合わせ 追加 DL DL
107671 MTB406HD70S φ70 24 6150 147 ST120F 90 648,000 廃番 お問合わせ 追加 DL DL
107672 MTB408HD70S φ70 32 6150 196 ST120F 118 774,000 廃番 お問合わせ 追加 DL DL
107673 MTB410HD70S φ70 40 6150 246 ST200F 142 1,011,000 廃番 お問合わせ 追加 DL DL
107674 MTB504HD70S φ70 20 6150 123 ST120F 107 540,000 廃番 お問合わせ 追加 DL DL
107675 MTB506HD70S φ70 30 6150 184 ST120F 107 734,000 廃番 お問合わせ 追加 DL DL
107676 MTB508HD70S φ70 40 6150 246 ST200F 140 990,000 廃番 お問合わせ 追加 DL DL
107677 MTB510HD70S φ70 50 6150 307 ST200F 169 1,122,000 廃番 お問合わせ 追加 DL DL
107678 MTB606HD70S φ70 36 6150 221 ST200F 127 870,000 廃番 お問合わせ 追加 DL DL
107679 MTB608HD70S φ70 48 6150 295 ST200F 165 1,152,000 廃番 お問合わせ 追加 DL DL

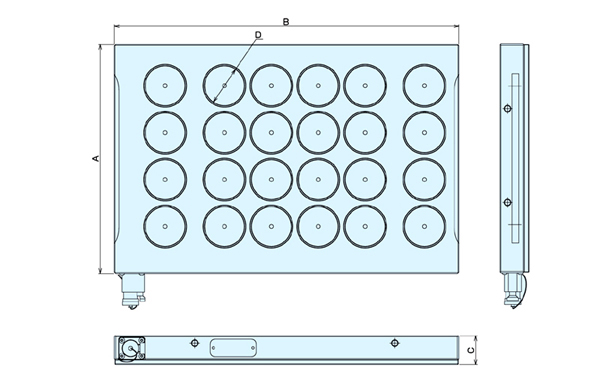

寸法図・サイズ表

選択 オーダー
A B C D
107666 MTB304HD70S 320 425 51 φ70
107667 MTB306HD70S 320 610 51 φ70
107668 MTB308HD70S 320 800 51 φ70
107669 MTB310HD70S 320 965 51 φ70
107670 MTB404HD70S 405 425 51 φ70
107671 MTB406HD70S 405 610 51 φ70
107672 MTB408HD70S 405 800 51 φ70
107673 MTB410HD70S 405 965 51 φ70
107674 MTB504HD70S 485 425 51 φ70
107675 MTB506HD70S 485 610 51 φ70
107676 MTB508HD70S 485 800 51 φ70
107677 MTB510HD70S 485 965 51 φ70
107678 MTB606HD70S 570 610 51 φ70
107679 MTB608HD70S 570 800 51 φ70

仕様/価格 MTBP

オーダー
磁極サイズ 磁極数 吸着力
N
吸着力
kN
付属コント
ローラー
質量
Kg
価格 在庫設定 在庫情報 製品BOX
114997 MTBP500HD70S φ70 16 6150 98 ST120F 88 480,000 廃番 お問合わせ 追加
114998 MTBP630HD70S φ70 30 6150 184 ST120F 117 658,000 廃番 お問合わせ 追加

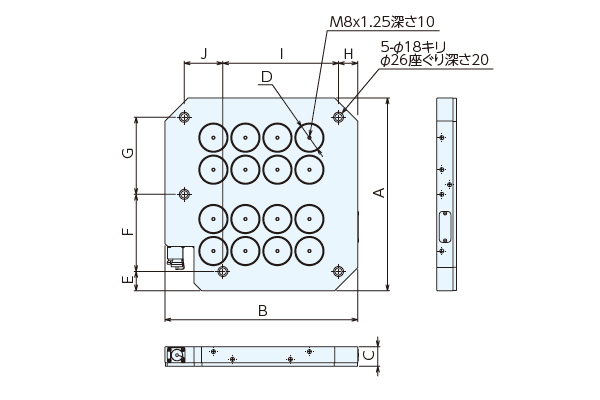

寸法図・サイズ表

選択 オーダー
A B C D
114997 MTBP500HD70S 500 500 51 φ70
114998 MTBP630HD70S 630 630 51 φ70

仕様/価格 MTBR

オーダー
磁極サイズ 磁極数 吸着力
N
吸着力
kN
付属コント
ローラー
質量
Kg
価格 在庫設定 在庫情報 製品BOX
120146 MTBR500HD70S φ70 16 6150 98 ST120F 69 530,000 廃番 お問合わせ 追加
120147 MTBR630HD70S φ70 32 6150 196 ST120F 109 890,000 廃番 お問合わせ 追加

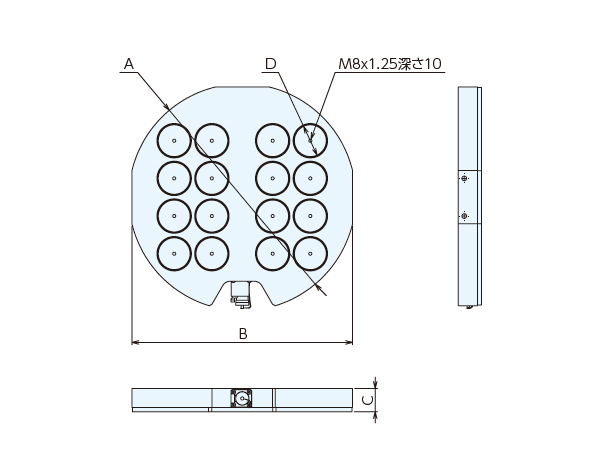

寸法図・サイズ表

選択 オーダー
A B C D
120146 MTBR500HD70S φ500 480 51 φ70
120147 MTBR630HD70S φ630 620 51 φ70

材質・熱処理・表面処理

名称 材質
【廃番】MTBマグネットチャック SS材

特長

■永電磁式マグネットチャックは電源ケーブルを外した状態でもクランプ力が保持できます。
■ネオジム磁石を使用した6150Nの強力な吸着力でワークを固定します。
■ワークを下から吸着するため、刃具干渉の心配がありません。

■弊社では、マグネットチャックの詳細についてのご説明・サンプルをお貸ししてのテストカットも実施しております。具体的にマグネットチャックの導入を検討されており、詳細の説明・テストカット等のご希望が御座いましたら、下記PDFをダウンロードしていただき、シートに必要事項をご記入の上、弊社営業本部までFAXを送付頂きますようお願い申し上げます。

[約1.1MB]
[付属品]
コントローラー1台

使用例

機械テーブル面積に合わせて自由にレイアウト。

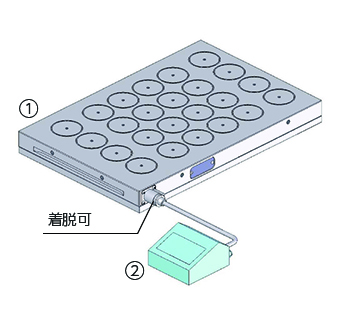

①マグネットチャック:1
②コントローラー:1

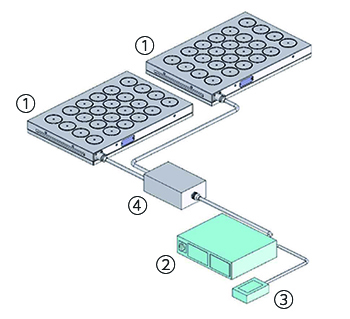

①マグネットチャック:2
②コントローラー:1

③リモコン:1

④ジャンクションボックス:1

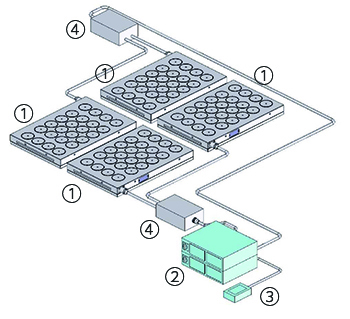

①マグネットチャック:4
②コントローラー:2

③リモコン:1

④ジャンクションボックス:1

使用方法

吸着力と磁束密度の基本的な考え方



ワーク中を通過する磁束量が吸着力を決定する条件となります。確実な固定のためには、ワークの中にできるだけ多くの磁束を取り入れることが必要です。 単位面積当たりの吸着力は、磁束密度の増加量に対して2乗で増加します。
一般的なクランプの場合、永電磁チャックのN極とS極に正しく置くことで磁束を できるだけ多く取り入れることができます。(図1)

隣合う磁極は異なる磁性ですので、N極とS極が出来るだけ同数接するようにワークをバランス良く設置してください。







磁極接触面積(㎟)

吸着力は、ワークの磁極接触面積の増加量に対して比例で増加します。接触面積が倍になれば、ワーク中を通過する磁束量も倍になり吸着力も倍になります。(図2)

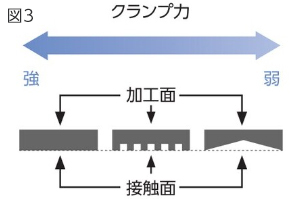

また、接触面の凹凸が少ないほど吸着力は強くなります。(図3)







嵩上げブロックによる吸着効率(%)

嵩上げブロック(マグハイトブロック等)が高くなるほど、ワークに流れる磁束が減少します。右記のグラフより吸着効率を考慮してください。(図4)







ワーク材質による吸着効率(%)

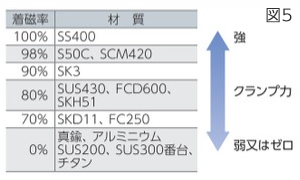

加工ワーク、もしくは嵩上げブロックの材質によって吸着効率を考慮してください。(図5)







ワーク表面の状態による吸着力(N/㎟)

加工ワーク、もしくは嵩上げブロックの表面の状態(密着度=エアギャップ)によって吸着力が変わります。表面の加工状態によって単位面積当たりの吸着力を求めてください。(図6)







吸着力の計算式(N)





ワークの推奨サイズ



ワーク中の磁束は、マグネットチャックの一方の極の中心からもう一方の極の中心へ半円を描くように流れます。ワークの厚さがこの半円よりも薄い場合、磁束はワークからはみ出てしまいクランプ力を十分発揮できません。磁束をすべて流すことの出来る適切な厚さのワーク(19㎜以上)でご使用ください。
また、吸着力を最大限に発揮させるために、4極以上に載るサイズのワーク(ワークの推奨サイズ以上)に使用してください。(図7)

ワークの推奨サイズ(㎜)

MTBHT80:166×166×19以上







切削推力の向き



切削推力の方向が、吸着面に対して水平方向の場合、切削推力に対して吸着力は 3~10倍必要になります。(摩擦係数0.1~0.3) 必要な保持力が吸着面に対して平行の場合は、その対策として、切削推力方向に対してワークストップ(ストッパー)を設置することで、吸着力を大幅に低減させることができます。(図8)







残留磁気



熱処理を施したワークは磁気が残り易いために(残留磁気)マグネットチャックから取り外しにくい場合があります。
残留磁気は、脱磁器を用いて取り除いてください。
