ガススプリング

E-9795K,9795F

  • ガススプリング PIC1

  • ガススプリング PIC1

仕様/価格　GSKF

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
No.		 No. 取付角度 最大長
lmax		 最小長
lmin		 ガス反力(20℃) 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
最大長
-10㎜時
(N)		 最大長
-()㎜時
(N)		 DXF STEP
148410 GSKF050-03-131 フリー 181 131 27 35(40) 83 3,760 在庫 お問合わせ 追加 DL DL
148411 GSKF050-09-131 フリー 181 131 85 109(40) 82 3,760 在庫 在庫〇 追加 DL DL
148412 GSKF050-15-131 フリー 181 131 147 189(40) 82 3,760 在庫 入荷予定 追加 DL DL
148413 GSKF050-19-131 フリー 181 131 186 239(40) 82 3,760 在庫 在庫〇 追加 DL DL
148414 GSKF050-21-131 フリー 181 131 206 264(40) 83 3,760 在庫 入荷予定 追加 DL DL
148415 GSKF070-09-151 フリー 221 151 81 109(60) 94 3,880 在庫 お問合わせ 追加 DL DL
148417 GSKF070-11-151 フリー 221 151 104 124(41.5) 94 4,120 在庫 お問合わせ 追加 DL DL
148418 GSKF070-20-151 フリー 221 151 196 258(60) 96 3,880 在庫 お問合わせ 追加 DL DL
148421 GSKF090-07-171 フリー 261 171 69 95(80) 109 3,880 在庫 入荷予定 追加 DL DL
148422 GSKF090-08-171 フリー 261 171 79 109(80) 108 3,880 在庫 お問合わせ 追加 DL DL
148423 GSKF090-09-171 フリー 261 171 88 122(80) 109 3,880 在庫 在庫〇 追加 DL DL
148424 GSKF090-15-171 フリー 261 171 147 203(80) 108 3,880 在庫 お問合わせ 追加 DL DL
148425 GSKF090-20-171 フリー 261 171 196 271(80) 107 3,880 在庫 在庫〇 追加 DL DL
148426 GSKF090-27-171 フリー 261 171 263 332(80) 141 4,120 在庫 入荷予定 追加 DL DL
148419 GSKF080-20-199 フリー 279 199 196 233(70) 212 4,120 在庫 入荷予定 追加 DL DL
148420 GSKF080-25-199 フリー 279 199 246 292(70) 215 4,120 在庫 お問合わせ 追加 DL DL
148416 GSKF070-11-210 フリー 280 210 107 144(60) 119 3,880 在庫 在庫〇 追加 DL DL
148428 GSKF100-08-181 フリー 281 181 76 106(90) 114 3,880 在庫 お問合わせ 追加 DL DL
148429 GSKF100-11-181 フリー 281 181 110 153(90) 112 3,880 在庫 在庫〇 追加 DL DL
148430 GSKF100-20-181 フリー 281 181 196 273(90) 113 3,880 在庫 お問合わせ 追加 DL DL
148431 GSKF100-33-181 フリー 281 181 324 411(90) 149 4,120 在庫 お問合わせ 追加 DL DL
148427 GSKF096-40-210 フリー 306 210 392 477(86) 230 4,120 在庫 在庫〇 追加 DL DL
148432 GSKF100-38-250 フリー 350 250 374 488(90) 192 4,120 在庫 在庫〇 追加 DL DL
148433 GSKF100-43-275 フリー 375 275 427 484(90) 267 4,240 在庫 入荷予定 追加 DL DL
148434 GSKF110-22-270 フリー 380 270 214 272(100) 200 4,120 在庫 在庫〇 追加 DL DL
148436 GSKF147-15-265 フリー 412 265 147 181(130) 289 4,360 在庫 お問合わせ 追加 DL DL
148437 GSKF147-24-265 フリー 412 265 240 295(130) 290 4,480 在庫 在庫〇 追加 DL DL
148439 GSKF150-35-314 フリー 464 314 343 406(140) 319 4,480 在庫 入荷予定 追加 DL DL
148435 GSKF142-31-330 フリー 472 330 304 348(125) 322 4,600 在庫 お問合わせ 追加 DL DL
148438 GSKF150-27-325 フリー 475 325 267 348(140) 252 4,120 在庫 お問合わせ 追加 DL DL
148440 GSKF150-38-325 フリー 475 325 374 487(140) 252 4,120 在庫 在庫〇 追加 DL DL
148443 GSKF235-15-344 フリー 580 344.5 141 177(206) 386 4,720 在庫 お問合わせ 追加 DL DL
148444 GSKF235-25-344 フリー 580 344.5 248 311(206) 387 4,720 在庫 お問合わせ 追加 DL DL
148445 GSKF235-35-344 フリー 580 344.5 343 431(206) 385 4,840 在庫 在庫〇 追加 DL DL
148446 GSKF235-51-344 フリー 580 344.5 507 636(206) 389 4,970 在庫 お問合わせ 追加 DL DL
148441 GSKF200-49-400 フリー 600 400 481 624(190) 424 4,360 在庫 在庫〇 追加 DL DL
148442 GSKF200-54-400 フリー 600 400 534 693(190) 424 4,360 在庫 在庫〇 追加 DL DL
148447 GSKF243-22-384 フリー 627 384 214 273(215) 424 5,100 在庫 在庫〇 追加 DL DL
148448 GSKF243-48-384 フリー 627 384 472 603(215) 424 5,100 在庫 お問合わせ 追加 DL DL
148449 GSKF270-38-400 フリー 670 400 374 464(240) 437 5,250 在庫 在庫〇 追加 DL DL
148450 GSKF270-56-400 フリー 670 400 553 686(240) 441 5,250 在庫 入荷予定 追加 DL DL
148451 GSKF300-82-400 フリー 700 400 812 1100(275) 661 5,350 在庫 在庫〇 追加 DL DL
148452 GSKF300-93-400 フリー 700 400 927 1256(275) 665 5,350 在庫 お問合わせ 追加 DL DL
148453 GSKF356-22-476 フリー 833 476.5 216 280(350) 525 5,350 在庫 在庫〇 追加 DL DL
148454 GSKF356-35-476 フリー 833 476.5 345 447(350) 527 5,350 在庫 在庫〇 追加 DL DL

寸法図・サイズ表　GSKF

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. スト
ローク		 A B C D E F G H J K 適合取付ブラケット
148410 GSKF050-03-131 50 14 7 15 6.5 8.6 R8 110 - - - GSB6A
GSB6AW
148411 GSKF050-09-131 50 14 7 15 6.5 8.6 R8 110 - - - GSB6A
GSB6AW
148412 GSKF050-15-131 50 14 7 15 6.5 8.6 R8 110 - - - GSB6A
GSB6AW
148413 GSKF050-19-131 50 14 7 15 6.5 8.6 R8 110 - - - GSB6A
GSB6AW
148414 GSKF050-21-131 50 14 7 15 6.5 8.6 R8 110 - - - GSB6A
GSB6AW
148415 GSKF070-09-151 70 14 7 15 6.5 8.6 R8 130 - - - GSB6A
GSB6AW
148417 GSKF070-11-151 70 14 7 15 6.5 8.6 R8 130 - - - GSB6A
GSB6AW
148418 GSKF070-20-151 70 14 7 15 6.5 8.6 R8 130 - - - GSB6A
GSB6AW
148421 GSKF090-07-171 90 14 7 15 6.5 8.6 R8 150 - - - GSB6A
GSB6AW
148422 GSKF090-08-171 90 14 7 15 6.5 8.6 R8 150 - - - GSB6A
GSB6AW
148423 GSKF090-09-171 90 14 7 15 6.5 8.6 R8 150 - - - GSB6A
GSB6AW
148424 GSKF090-15-171 90 14 7 15 6.5 8.6 R8 150 - - - GSB6A
GSB6AW
148425 GSKF090-20-171 90 14 7 15 6.5 8.6 R8 150 - - - GSB6A
GSB6AW
148426 GSKF090-27-171 90 18 8 15 6.5 8.6 R8 150 - - - GSB6A
GSB6AW
148419 GSKF080-20-199 80 22 10 24 8.5 8.6 R10 170 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148420 GSKF080-25-199 80 22 10 24 8.5 8.6 R10 170 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148416 GSKF070-11-210 70 14 7 24 6.5 8.6 R9 181 - - - GSB6A
GSB6AW
148428 GSKF100-08-181 100 14 7 15 6.5 8.6 R8 160 - - - GSB6A
GSB6AW
148429 GSKF100-11-181 100 14 7 15 6.5 8.6 R8 160 - - - GSB6A
GSB6AW
148430 GSKF100-20-181 100 14 7 15 6.5 8.6 R8 160 - - - GSB6A
GSB6AW
148431 GSKF100-33-181 100 18 8 15 6.5 8.6 R8 160 - - - GSB6A
GSB6AW
148427 GSKF096-40-210 96 22 10 24 8.5 8.6 R10 181 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148432 GSKF100-38-250 100 18 8 24 8.5 8.6 R10 220 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148433 GSKF100-43-275 100 22 10 24 8.5 8.6 R10 246 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148434 GSKF110-22-270 110 18 8 24 8.5 8.6 R10 240 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148436 GSKF147-15-265 147 22 10 24 8.5 8.6 R10 236 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148437 GSKF147-24-265 147 22 10 24 8.5 8.6 R10 236 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148439 GSKF150-35-314 150 22 10 24 8.5 8.6 R10 285 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148435 GSKF142-31-330 142 22 10 24 8.5 8.6 R10 301 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148438 GSKF150-27-325 150 18 8 24 8.5 8.6 R10 295 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148440 GSKF150-38-325 150 18 8 24 8.5 8.6 R10 295 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148443 GSKF235-15-344 235.5 22 10 24 8.5 8.6 R10 315.5 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148444 GSKF235-25-344 235.5 22 10 24 8.5 8.6 R10 315.5 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148445 GSKF235-35-344 235.5 22 10 24 8.5 8.6 R10 315.5 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148446 GSKF235-51-344 235.5 22 10 24 8.5 8.6 R10 315.5 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148441 GSKF200-49-400 200 22 10 24 8.5 8.6 R10 371 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148442 GSKF200-54-400 200 22 10 24 8.5 8.6 R10 371 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148447 GSKF243-22-384 243 22 10 24 8.5 8.6 R10 355 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148448 GSKF243-48-384 243 22 10 24 8.5 8.6 R10 355 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148449 GSKF270-38-400 270 22 10 24 8.5 8.6 R10 371 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148450 GSKF270-56-400 270 22 10 24 8.5 8.6 R10 371 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148451 GSKF300-82-400 300 25.4 12.5 20 8.5 8.6 R10 374.5 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148452 GSKF300-93-400 300 25.4 12.5 20 8.5 8.6 R10 374.5 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148453 GSKF356-22-476 356.5 22 10 24 8.5 8.6 R10 447.5 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
148454 GSKF356-35-476 356.5 22 10 24 8.5 8.6 R10 447.5 - - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E

仕様/価格　GS・GSF

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
No.		 No. 取付角度 最大長
lmax		 最小長
lmin		 ガス反力(20℃) 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
最大長
-10㎜時
(N)		 最大長
-()㎜時
(N)		 DXF STEP
128475 GS050-15-131 制限有 181 131 147 175(40) 75 2,980 廃番 お問合わせ 追加 DL DL
128492 GS080-20-199 制限有 279 199 196 237(70) 178 3,260 廃番 お問合わせ 追加 DL DL
128499 GS235-13-344 制限有 580 344.5 129 195(206) 370 3,710 廃番 お問合わせ 追加 DL DL
125582 GS7601 フリー 610 440 539 750(160) 500 3,480 廃番 お問合わせ 追加 DL DL
125583 GS7602 フリー 610 440 588 818(160) 500 3,480 廃番 お問合わせ 追加 DL DL
125585 GS7604 フリー 610 440 686 954(160) 500 3,480 廃番 お問合わせ 追加 DL DL
125586 GS7605 フリー 610 440 735 1022(160) 500 3,480 廃番 お問合わせ 追加 DL DL
125587 GS7606 フリー 610 440 784 1090(160) 500 3,480 廃番 お問合わせ 追加 DL DL
117363 GS6709 フリー 620 410 343 533(200) 450 3,110 廃番 お問合わせ 追加 DL DL
125591 GS7610 フリー 680 470 637 980(200) 560 3,480 廃番 お問合わせ 追加 DL DL
125592 GS7611 フリー 680 470 686 1055(200) 560 3,480 廃番 お問合わせ 追加 DL DL
125594 GS7613 フリー 680 470 784 1204(200) 560 3,480 廃番 お問合わせ 追加 DL DL
125597 GS7616 フリー 775 505 588 1080(200) 650 3,510 廃番 お問合わせ 追加 DL DL
125598 GS7617 フリー 775 505 637 1169(200) 650 3,510 廃番 お問合わせ 追加 DL DL
125599 GS7618 フリー 775 505 686 1258(260) 650 3,510 廃番 お問合わせ 追加 DL DL
125600 GS7619 フリー 775 505 735 1347(260) 650 3,510 廃番 お問合わせ 追加 DL DL
125608 GS7627 フリー 965 650 784 1208(305) 780 3,540 廃番 お問合わせ 追加 DL DL
128579 GSF050-25-200 フリー 250 200 245 326(40) 157 3,260 廃番 お問合わせ 追加 DL DL
128580 GSF050-30-200 フリー 250 200 294 390(40) 157 3,260 廃番 お問合わせ 追加 DL DL
128581 GSF050-35-200 フリー 250 200 343 455(40) 157 3,260 廃番 お問合わせ 追加 DL DL
128582 GSF075-07-200 フリー 275 200 69 101(65) 121 3,250 廃番 お問合わせ 追加 DL DL
128594 GSF100-45-275 フリー 375 275 441 597(90) 292 3,310 廃番 お問合わせ 追加 DL DL
128595 GSF100-50-275 フリー 375 275 490 663(90) 292 3,310 廃番 お問合わせ 追加 DL DL
128605 GSF125-30-300 フリー 425 300 294 427(115) 238 3,260 廃番 お問合わせ 追加 DL DL
128606 GSF125-35-300 フリー 425 300 343 497(115) 238 3,260 廃番 お問合わせ 追加 DL DL
128607 GSF125-40-300 フリー 425 300 392 576(115) 327 3,310 廃番 お問合わせ 追加 DL DL
128608 GSF125-45-300 フリー 425 300 441 647(115) 327 3,310 廃番 お問合わせ 追加 DL DL
128609 GSF125-50-300 フリー 425 300 490 718(115) 327 3,310 廃番 お問合わせ 追加 DL DL
129496 GSF150-45-325 フリー 475 325 441 699(140) 361 3,420 廃番 お問合わせ 追加 DL DL
128625 GSF200-25-400 フリー 600 400 245 385(190) 442 3,420 廃番 お問合わせ 追加 DL DL
129498 GSF200-35-400 フリー 600 400 343 533(190) 442 3,420 廃番 お問合わせ 追加 DL DL
129499 GSF200-40-400 フリー 600 400 392 608(190) 442 3,420 廃番 お問合わせ 追加 DL DL
128627 GSF200-55-400 フリー 600 400 539 842(190) 442 3,420 廃番 お問合わせ 追加 DL DL
129501 GSF200-60-425 フリー 625 425 588 974(190) 532 3,830 廃番 お問合わせ 追加 DL DL
129503 GSF200-85-425 フリー 625 425 834 1378(190) 532 3,830 廃番 お問合わせ 追加 DL DL
128648 GSF210-85-470 フリー 680 470 833 1280(200) 560 3,830 廃番 お問合わせ 追加 DL DL
128651 GSF260-45-450 フリー 710 450 441 808(250) 520 3,420 廃番 お問合わせ 追加 DL DL
129504 GSF250-60-500 フリー 750 500 588 993(240) 629 3,830 廃番 お問合わせ 追加 DL DL
129505 GSF250-70-500 フリー 750 500 686 1157(240) 629 3,830 廃番 お問合わせ 追加 DL DL
129506 GSF250-85-500 フリー 750 500 834 1405(240) 629 3,830 廃番 お問合わせ 追加 DL DL
129509 GSF300-85-575 フリー 875 575 834 1413(190) 725 3,830 廃番 お問合わせ 追加 DL DL
129507 GSF300-60-575 フリー 875 575 588 998(290) 725 3,830 廃番 お問合わせ 追加 DL DL
129508 GSF300-70-575 フリー 875 575 686 1164(290) 725 3,830 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表　GS・GSF

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. スト
ローク		 A B C D E F G H J K 適合取付ブラケット
128475 GS050-15-131 50 15 6 15 6.5 8.6 - R8 110 15 R8 GSB6A
GSB6AW
128492 GS080-20-199 80 22 10 24 8.5 8.6 - R10 169.5 24 R10 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
128499 GS235-13-344 235.5 22 10 24 8.5 8.6 - R10 320.5 24 R10 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
125582 GS7601 170 22 12.5 24 8.5 8.6 - R10 406.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
125583 GS7602 170 22 12.5 24 8.5 8.6 - R10 406.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
125585 GS7604 170 22 12.5 24 8.5 8.6 - R10 406.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
125586 GS7605 170 22 12.5 24 8.5 8.6 - R10 406.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
125587 GS7606 170 22 12.5 24 8.5 8.6 - R10 406.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
117363 GS6709 210 22 10 24 8.5 8.6 - R10 381.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
125591 GS7610 210 22 12.5 24 8.5 8.6 - R10 438.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
125592 GS7611 210 22 12.5 24 8.5 8.6 - R10 438.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
125594 GS7613 210 22 12.5 24 8.5 8.6 - R10 438.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
125597 GS7616 270 22 12.5 24 8.5 8.6 - R10 472.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
125598 GS7617 270 22 12.5 24 8.5 8.6 - R10 472.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
125599 GS7618 270 22 12.5 24 8.5 8.6 - R10 472.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
125600 GS7619 270 22 12.5 24 8.5 8.6 - R10 472.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
125608 GS7627 315 22 12.5 24 8.5 8.6 - R10 619 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
128579 GSF050-25-200 50 18 8 24 8.5 8.6 - R10 168.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
128580 GSF050-30-200 50 18 8 24 8.5 8.6 - R10 168.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
128581 GSF050-35-200 50 18 8 24 8.5 8.6 - R10 168.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
128582 GSF075-07-200 75 15 6 15 6.5 8.6 - R8 178 - - GSB6A
GSB6AW
128594 GSF100-45-275 100 22 10 24 8.5 8.6 - R10 244 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
128595 GSF100-50-275 100 22 10 24 8.5 8.6 - R10 244 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
128605 GSF125-30-300 125 18 8 24 8.5 8.6 - R10 268.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
128606 GSF125-35-300 125 18 8 24 8.5 8.6 - R10 268.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
128607 GSF125-40-300 125 22 10 24 8.5 8.6 - R10 268.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
128608 GSF125-45-300 125 22 10 24 8.5 8.6 - R10 268.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
128609 GSF125-50-300 125 22 10 24 8.5 8.6 - R10 268.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
129496 GSF150-45-325 150 22 10 24 8.5 8.6 - R10 293.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
128625 GSF200-25-400 200 22 10 24 8.5 8.6 - R10 368 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
129498 GSF200-35-400 200 22 10 24 8.5 8.6 - R10 368 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
129499 GSF200-40-400 200 22 10 24 8.5 8.6 - R10 368 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
128627 GSF200-55-400 200 22 10 24 8.5 8.6 - R10 368 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
129501 GSF200-60-425 200 22 12.5 24 8.5 8.6 - R10 391 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
129503 GSF200-85-425 200 22 12.5 24 8.5 8.6 - R10 391 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
128648 GSF210-85-470 210 22 12.5 24 8.5 8.6 - R10 438.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
128651 GSF260-45-450 260 22 10 24 8.5 8.6 - R10 417.5 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
129504 GSF250-60-500 250 22 12.5 24 8.5 8.6 - R10 469 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
129505 GSF250-70-500 250 22 12.5 24 8.5 8.6 - R10 469 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
129506 GSF250-85-500 250 22 12.5 24 8.5 8.6 - R10 469 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
129509 GSF300-85-575 300 22 12.5 24 8.5 8.6 - R10 544 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
129507 GSF300-60-575 300 22 12.5 24 8.5 8.6 - R10 544 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
129508 GSF300-70-575 300 22 12.5 24 8.5 8.6 - R10 544 - - GSB8A
GSB8B
GSB8C
GSB8D
GSB8E

材質・熱処理・表面処理

名称 材質 表面処理
ガススプリング [GS・GSF]
チューブ：STKM12BEC(機械構造用炭素鋼管)
ロッド：S35C
ブッシュ：ポリアセタール樹脂(白)
ガス：窒素ガス(N2)

[GSKF]
チューブ：STKM11A(機械構造用炭素鋼鋼管)
ロッド：S20C
ブッシュ：ポリアセタール樹脂(白)
ガス：窒素ガス(N2)		 [GS・GSF]
チューブ：焼付塗装(黒色つや消し)
ロッド：ガス軟窒化処理

[GSKF]
チューブ：塗装(黒色)
ロッド：硬質クロムメッキ処理

特長

■小型・軽量でありながら、大きなバネ力が得られます。
■バネ力は、長いストロークにわたり、ほぼ一定です。
■用途に応じた設計ができ、広範囲に応用できます。

ガススプリングの注意事項はこちら
ガススプリングの選定方法はこちら
選定プログラムはこちら

煩わしい計算がなく、ご使用条件に最適なサイズを選定できます。

生産終了機種と代替品一覧はこちらから。

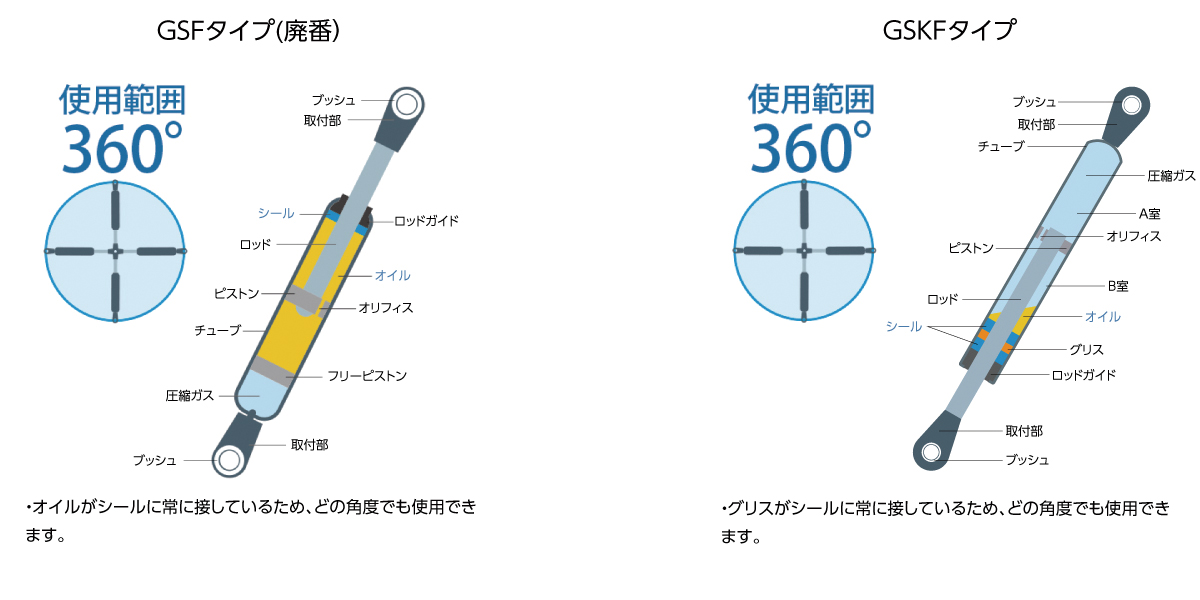

構成図

使用例

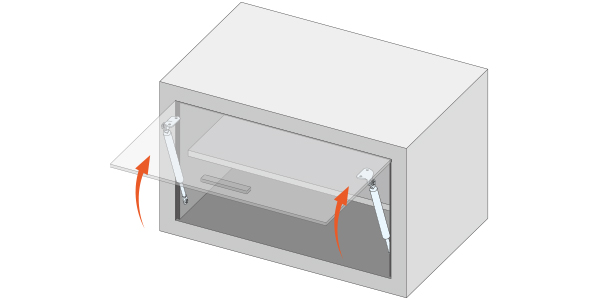

  • OA機器の扉の開閉サポートに



    キャビネット

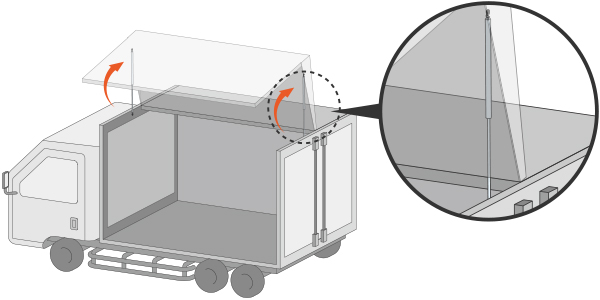

  • 車の扉の開閉サポートに



    トラックの荷台

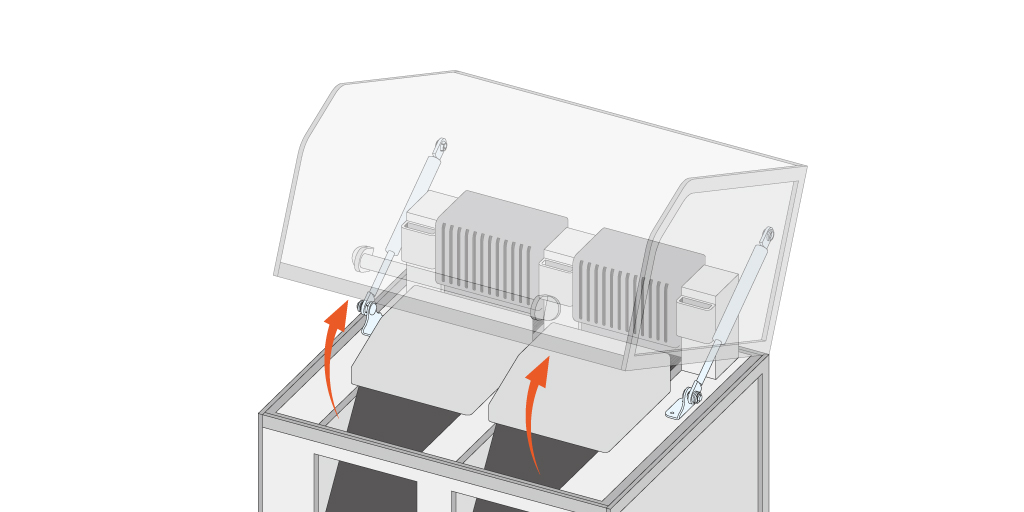

  • 設備の扉の開閉サポートに



    カプセル用オート－チェッカー

使用方法

ガススプリングはロッド方向以外にねじれ、曲げの力がかからないようにロッド軸方向に力が加わるように使用をしてください。

その他

■ガススプリングの反力確認について



ガススプリングの反力確認については、弊社にて有償（不良品は除く）で行っております。

ガススプリングの反力確認をご希望のお客様は、以下の手順に従いご連絡ください。



●ガス反力の確認依頼について

①お取引のある販売店・代理店経由でガススプリングの反力確認依頼の旨をご連絡ください。

その際、確認をされたいガススプリングの型式を明記ください。



②弊社からお見積りを提出いたします。

お見積り内容に問題がないようでしたら、販売店・代理店経由でご発注の上、製品の発送をお願いいたします。（お客様負担）



③反力確認後、確認結果を連絡の上、弊社元払いにて発送をいたします。



●確認作業にかかる費用と納期の目安

目安価格 ￥20,000/本
納期 弊社着荷後、実働約5日
（受注状況・着荷状況により変動の可能性があります。予めご了承ください。）




選定プログラム

1.寸法図選択

扉の全閉位置が垂直と水平、近い状態をお選びください。

2.扉の開閉勝手タイプの選択

希望する扉の開閉勝手タイプ（4種類）をお選びください。

  • ※全閉まで自動で閉まる。
    人の力で開ける。全開状態を保持するにはロックが必要。
    操作力＋（プラス）。扉がゆっくり閉まるように補助。
    一般的に全閉時GS長さが最大。閉まる時にGSは伸びる。

  • ※全開まで自動で開く。
    人の力で閉める。全閉状態を保持にするにはロックが必要。
    操作力－（マイナス）。
    一般的に全開時GS長さが最大。開く時にGSは伸びる。

  • ※全閉から途中（中立）までは人の力で開け、途中（中立）から全開まで自動で開く。

    全閉、全開でロックが無くても保持可能。

    一般的に開閉途中でGS長さが最小。

  • ※全閉から途中（中立）までは自動で開き、途中（中立）から全開まで人の力で開ける。

    全閉、全開でロックが必要な為、通常使われない。

  • ※全閉まで自動で閉まる。
    人の力で開ける。全開状態を保持するにはロックが必要。
    操作力＋（プラス）。扉がゆっくり閉まるように補助。
    一般的に全閉時GS長さが最大。閉まる時にGSは伸びる。

  • ※全開まで自動で開く。
    人の力で閉める。全閉状態を保持にするにはロックが必要。
    操作力－（マイナス）。
    一般的に全開時GS長さが最大。開く時にGSは伸びる。

  • ※全閉から途中（中立）までは人の力で開け、途中（中立）から全開まで自動で開く。

    全閉、全開でロックが無くても保持可能。

    一般的に開閉途中でGS長さが最小。

  • ※全閉から途中（中立）までは自動で開き、途中（中立）から全開まで人の力で開ける。

    全閉、全開でロックが必要な為、通常使われない。

3.数値入力

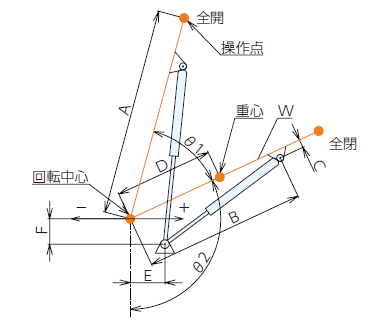

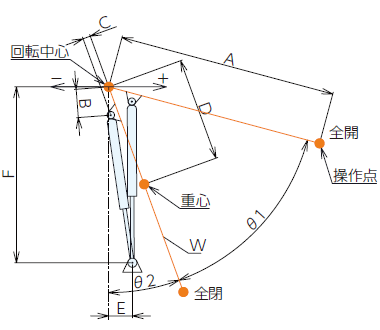

A：距離　扉長さ（回転中心～操作点） mm
B：距離　回転中心～扉側取付 mm
C：距離　扉～扉側取付 mm
D：距離　回転中心～重心 mm
E：距離　枠側取付水平(-)(+) mm
F：距離　枠側取付垂直 mm
θ1：角度　扉開度 °
θ2：角度　扉全閉時角度 °
W：扉質量 kg

上記の「扉の開閉勝手タイプの選択」に表示されたガススプリング（GS）の配置位置を参考に、A～Wまでの値を全て入力してください。
「選定件数」がなるべく多く表示されるように「簡易動作寸法図」や「ガススプリング長さ計算結果」を参照し値を変更してください。
「選定件数」が0件の場合は、その下のコメントを参考に値を調整してください。

ガススプリング長さ計算結果

GS長さ（全閉時） 0mm
GS長さ（全開時） 0mm
GS長さ（最大時） 0mm
製品最大長：833mm
GS長さ（最小時） 451mm
製品最小長：131mm
ストローク（最大） 18mm
製品最大ストローク：356.5mm

選定件数：15件

以下の「選定結果を見る」から最適な機種を選択して下さい

扉の位置や寸法等を入力することで、最適なガススプリングを絞り込むことができます。
希望の選定結果にならない場合は入力値を変更し調整してください。簡易動作寸法図により実際の位置関係が確認できます。
選定対象は、取付角度フリータイプ（GSKF）のみとなります。

本プログラムご使用にあたっては下記を一読し同意願います。

  • 本プログラムの選定結果は、あくまで計算上のものですので実際の操作力や動きと異なる場合がございます。必ず実機や試験機などでご確認ください。
  • ガススプリングの選定を行う前に、「選定上、使用上の注意」を十分お読みになってください。
  • ガススプリングを扉などに使用した時、軸方向以外の力を加えないでください。 そのため通常、扉などには2本1組で使用してください。
  • 本プログラムは、ガススプリング取付本数2本、使用温度20℃の条件で選定しています。

関連製品
